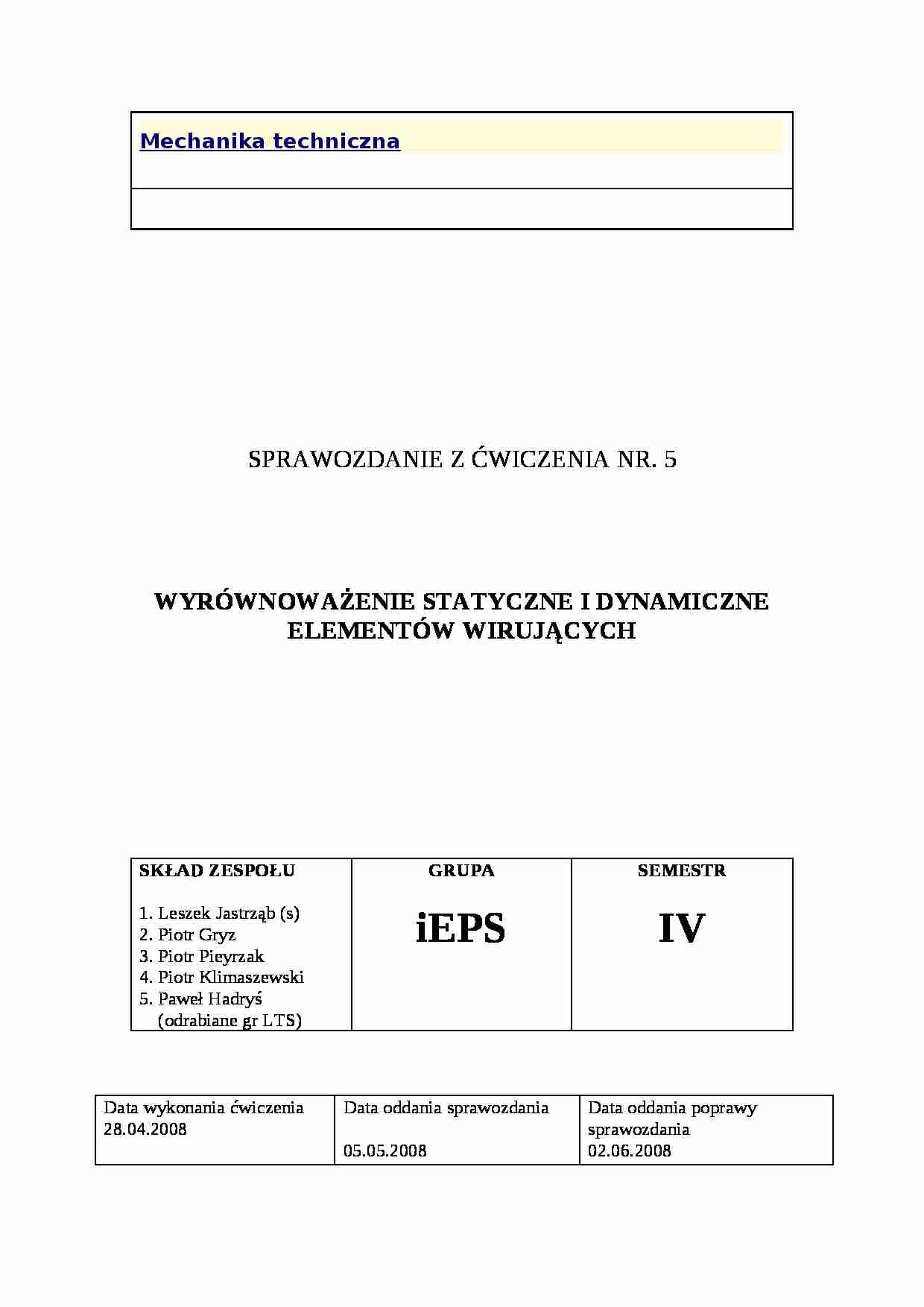

Mechanika techniczna SPRAWOZDANIE Z ĆWICZENIA NR. 5
WYRÓWNOWAŻENIE STATYCZNE I DYNAMICZNE ELEMENTÓW WIRUJĄCYCH SKŁAD ZESPOŁU 1. Leszek Jastrząb (s)
2. Piotr Gryz
3. Piotr Pieyrzak
4. Piotr Klimaszewski
5. Paweł Hadryś (odrabiane gr LTS)
GRUPA iEPS SEMESTR IV Data wykonania ćwiczenia
28.04.2008
Data oddania sprawozdania
05.05.2008
Data oddania poprawy sprawozdania
02.06.2008
Opis demonstracji w konfiguracji wirnika niewyrównoważonego statycznie (nr 1).
Rys. Schemat ustawienia mas dla niewyrównoważenia statycznego
Konfiguracja wirnika
Kąt [º]
Kąt [º]
Kąt [º]
Kąt [º]
Odl. a [mm]
Odl. b [mm]
N [obr/min]
Wirnik niewyrównoważony statycznie
0 [º]
0 [º]
34 [º]
34 [º]
161
49
410
W pierwszym przypadku wszystkie masy umieściliśmy na wspólnej płaszczyźnie i zgodnym zwrotem. Po włączeniu maszyny i wzroście obrotów do około 410[obr/min] zaobserwowaliśmy wyraźny wzrost drgań i szumów, co umożliwiło dalszą kontynuację doświadczenia.
Opis demonstracji w konfiguracji wirnika wyrównoważonego statycznie (nr 2).
Rys. Schemat ustawienia mas dla wyrównoważenia statycznego
Konfiguracja wirnika
Kąt 2 [º]
Kąt 2 [º]
Kąt [º]
Kąt [º]
Odl. a [mm]
Odl. b [mm]
N [obr/min]
Wirnik niewyrównoważony statycznie
180 [º]
180 [º]
34 [º]
214 [º]
161
49
1060
Wyrównoważenie statyczne realizujemy poprzez obrót par mas względem siebie o 180 o . Zabieg ten pozwolił nam zwiększyć bezpieczny zakres prędkości obrotowej do około 1060 obrotów/min, dopiero ta wartość powodowała wyraźnych hałas i drgania maszyny. Opis demonstracji w konfiguracji wirnika wyrównoważonego dynamicznie (nr 4).
... zobacz całą notatkę
