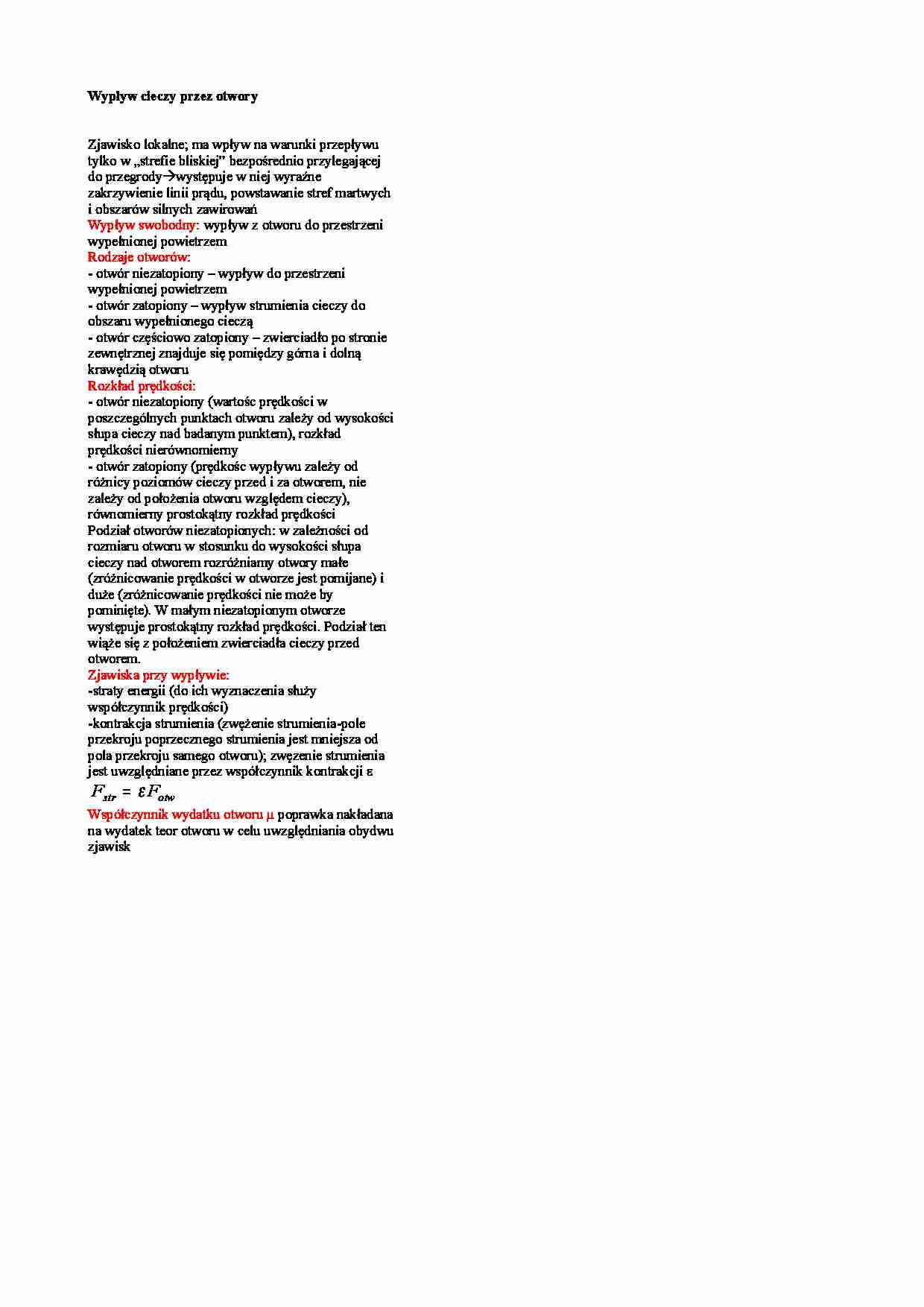

Wypływ cieczy przez otwory Zjawisko lokalne; ma wpływ na warunki przepływu tylko w „strefie bliskiej” bezpośrednio przylegającej do przegrodywystępuje w niej wyraźne zakrzywienie linii prądu, powstawanie stref martwych i obszarów silnych zawirowań Wypływ swobodny: wypływ z otworu do przestrzeni wypełnionej powietrzem Rodzaje otworów: - otwór niezatopiony – wypływ do przestrzeni wypełnionej powietrzem - otwór zatopiony – wypływ strumienia cieczy do obszaru wypełnionego cieczą - otwór częściowo zatopiony – zwierciadło po stronie zewnętrznej znajduje się pomiędzy górna i dolną krawędzią otworu Rozkład prędkości: - otwór niezatopiony (wartośc prędkości w poszczególnych punktach otworu zależy od wysokości słupa cieczy nad badanym punktem), rozkład prędkości nierównomierny - otwór zatopiony (prędkośc wypływu zależy od różnicy poziomów cieczy przed i za otworem, nie zależy od położenia otworu względem cieczy), równomierny prostokątny rozkład prędkości Podział otworów niezatopionych: w zależności od rozmiaru otworu w stosunku do wysokości słupa cieczy nad otworem rozróżniamy otwory małe (zróżnicowanie prędkości w otworze jest pomijane) i duże (zróżnicowanie prędkości nie może by pominięte). W małym niezatopionym otworze występuje prostokątny rozkład prędkości. Podział ten wiąże się z położeniem zwierciadła cieczy przed otworem. Zjawiska przy wypływie: -straty energii (do ich wyznaczenia służy współczynnik prędkości) -kontrakcja strumienia (zwężenie strumienia-pole przekroju poprzecznego strumienia jest mniejsza od pola przekroju samego otworu); zwęzenie strumienia jest uwzględniane przez współczynnik kontrakcji ε otw str F F ε = Współczynnik wydatku otworu μ poprawka nakładana na wydatek teor otworu w celu uwzględniania obydwu zjawisk
