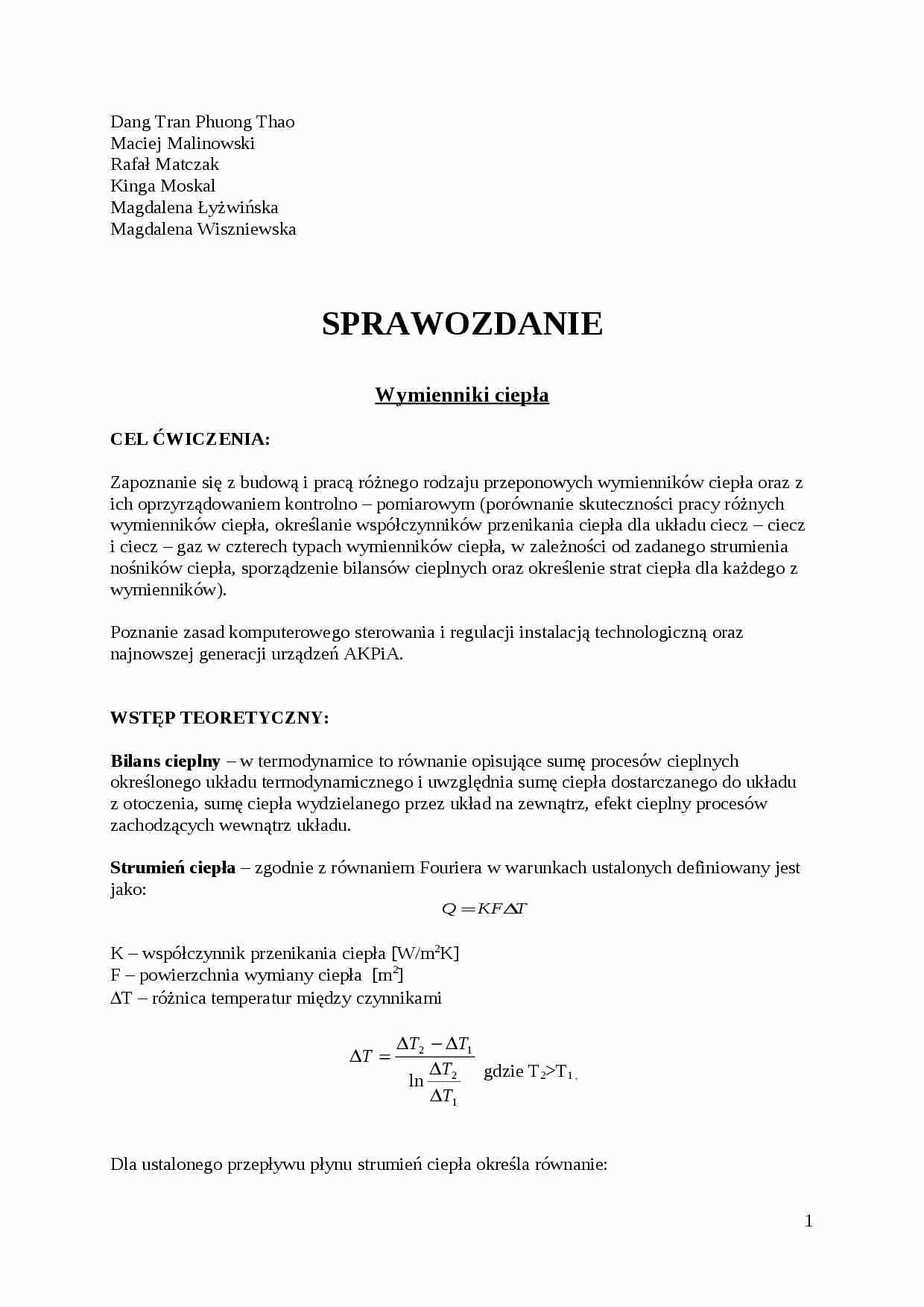

Wymienniki-ćwiczenia - strona 1 Wymienniki-ćwiczenia - strona 2 Wymienniki-ćwiczenia - strona 3

Fragment notatki:

1. Cel ćwiczenia
Celem ćwiczenia jest zapoznanie się z budową i pracą różnego typu wymienników
oraz aparaturą kontrolno-pomiarową. W tym: porównanie skuteczności pracy różnych
wymienników ciepła, określenie strat ciepła dla poszczególnych wymienników oraz
określenie współczynników przenikania ciepła dla układów ciecz-ciecz i ciecz-gaz w czterech
typach wymienników ciepła w zależności od natężeń przepływu mediów.
2. Charakterystyka techniczna aparatów i urządzeń
 kocioł grzejny - elektryczny podgrzewacz wody grzejnej. Trzy sekcje grzałek o sum.
mocy 54 kW , pojemności 0,4 m3  wymiennik płytowy 1 - podgrzewacz cieczy obiegowej. Płyty karatowe, powierzchnia
wymiany ciepła - 3 m2  wymiennik płytowy 2 - podgrzewacz wody obiegowej. Alfa-Laval typ M6-MFM. Płyty
ze stali szlachetnej, powierzchnia wymiany ciepła - 1,12 m2  wymiennik rurowy - chłodnica cieczy obiegowej, płaszczowo- rurowy. Średnica
płaszcza:  =76 mm, 4 rury  =16×2. Dwa połączone wymienniki po 6m długości
każdy, powierzchnia wymiany ciepła 2 m2  nagrzewnica powietrza - ramowa wodna, z rzędami żeberkowanych rurek.
Powierzchnia wymiany ciepła 24 m2  pompa wody grzejnej, pompa wody obiegowej - pompa obiegowa typu UPE, firmy
Grundfos z płynną regulacją obrotów (falownik) - moduł sterujący Q=0 - 4 m3/h
 wentylator nawiewu powietrza - promieniowy, ΔP=200 Pa, V=4000 m3/h
Wymiannik płytowy 1:
Cpw=4,18 MJ/m3*K, A = 3m2
Przepływ
Wody grzejnej
m3/h
Przepływ
Wody obiegowej
m3/h
Strumień
ciepła po
stronie I
W
Strumień
ciepła po
stronie II
W
Straty
cieplne
W
Sumaryczny
współczynnik
przenikania
ciepła/W/m2K
2,01
2
-21132,2
24271,87
3139,644
291,6555
Wymiennik płytowy 2 (Alfa-Laval)
Przepływ
Wody grzejnej
m3/h
Przepływ
Wody obiegowej
m3/h
Strumień
ciepła po
stronie I
W
Strumień
ciepła po
stronie II
W
Straty
cieplne
W
Sumaryczny
... zobacz całą notatkę
