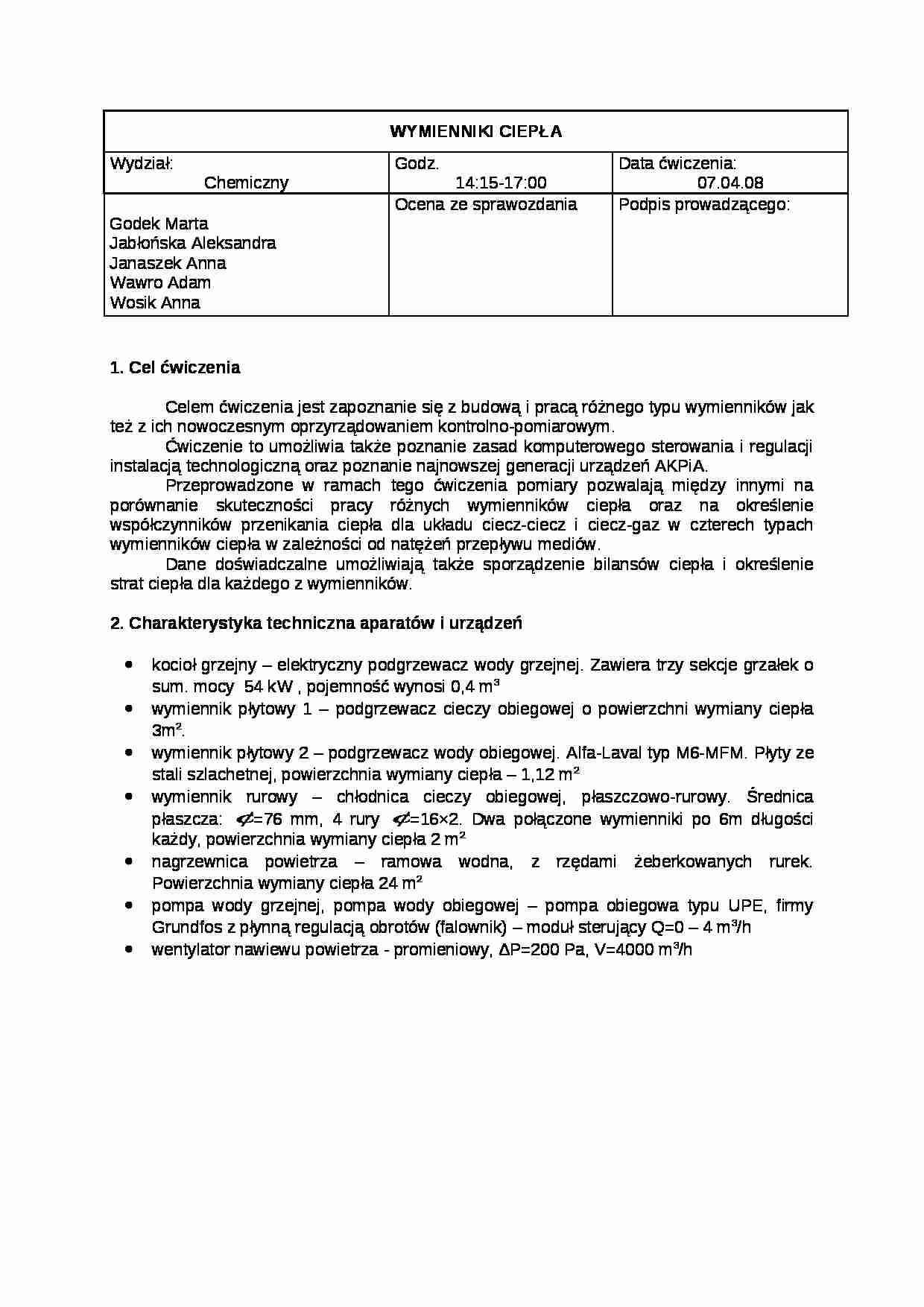

WYMIENNIKI CIEPŁA
Wydział:
Chemiczny
Godz.
14:15-17:00
Data ćwiczenia:
07.04.08
Godek Marta
Jabłońska Aleksandra
Janaszek Anna
Wawro Adam
Wosik Anna
Ocena ze sprawozdania
Podpis prowadzącego:
1. Cel ćwiczenia
Celem ćwiczenia jest zapoznanie się z budową i pracą różnego typu wymienników jak też z ich nowoczesnym oprzyrządowaniem kontrolno-pomiarowym.
Ćwiczenie to umożliwia także poznanie zasad komputerowego sterowania i regulacji instalacją technologiczną oraz poznanie najnowszej generacji urządzeń AKPiA.
Przeprowadzone w ramach tego ćwiczenia pomiary pozwalają między innymi na porównanie skuteczności pracy różnych wymienników ciepła oraz na określenie współczynników przenikania ciepła dla układu ciecz-ciecz i ciecz-gaz w czterech typach wymienników ciepła w zależności od natężeń przepływu mediów.
Dane doświadczalne umożliwiają także sporządzenie bilansów ciepła i określenie strat ciepła dla każdego z wymienników.
2. Charakterystyka techniczna aparatów i urządzeń
kocioł grzejny - elektryczny podgrzewacz wody grzejnej. Zawiera trzy sekcje grzałek o sum. mocy 54 kW , pojemność wynosi 0,4 m3 wymiennik płytowy 1 - podgrzewacz cieczy obiegowej o powierzchni wymiany ciepła 3m2.
wymiennik płytowy 2 - podgrzewacz wody obiegowej. Alfa-Laval typ M6-MFM. Płyty ze stali szlachetnej, powierzchnia wymiany ciepła - 1,12 m2 wymiennik rurowy - chłodnica cieczy obiegowej, płaszczowo-rurowy. Średnica płaszcza: =76 mm, 4 rury =16×2. Dwa połączone wymienniki po 6m długości każdy, powierzchnia wymiany ciepła 2 m2 nagrzewnica powietrza - ramowa wodna, z rzędami żeberkowanych rurek. Powierzchnia wymiany ciepła 24 m2 pompa wody grzejnej, pompa wody obiegowej - pompa obiegowa typu UPE, firmy Grundfos z płynną regulacją obrotów (falownik) - moduł sterujący Q=0 - 4 m3/h
wentylator nawiewu powietrza - promieniowy, ∆P=200 Pa, V=4000 m3/h
3.Opracowanie wyników
Strumień cieplny obliczono korzystając ze wzoru:
Q = F⋅Cp⋅(T2-T1)
gdzie: Q [J/s] - strumień ciepła, F [m3/s] - strumień objętościowy, Cp[J/(m3⋅K)] - pojemność cieplna, T2, T1 [K] - temperatury na wejściu i wyjściu z wymiennika dla danego obiegu.
Współczynnik przenikania ciepła
