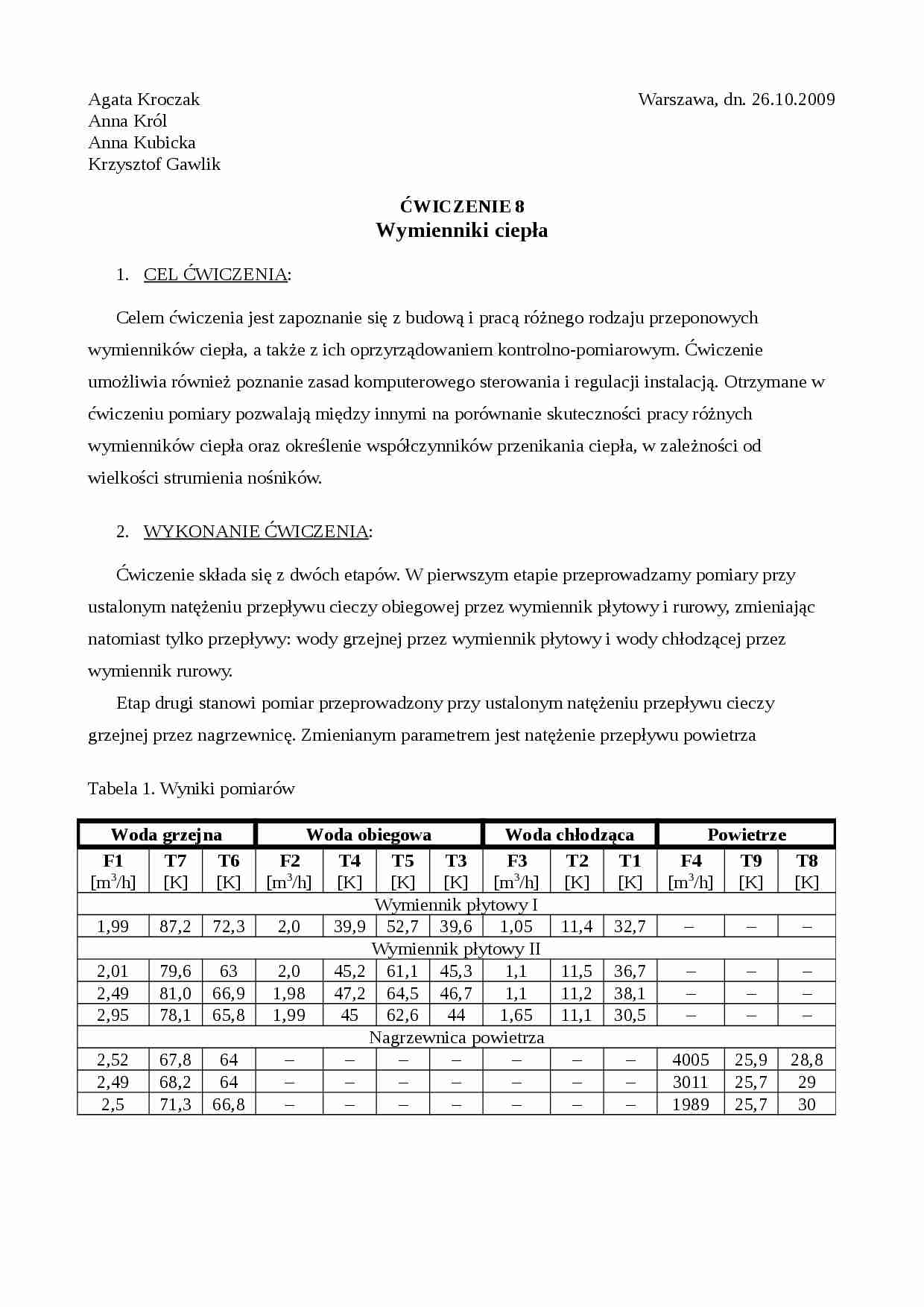

Agata Kroczak Warszawa, dn. 26.10.2009
Anna Król Anna Kubicka Krzysztof Gawlik ĆWICZENIE 8
Wymienniki ciepła
Cel ćwiczenia: Celem ćwiczenia jest zapoznanie się z budową i pracą różnego rodzaju przeponowych wymienników ciepła, a także z ich oprzyrządowaniem kontrolno-pomiarowym. Ćwiczenie umożliwia również poznanie zasad komputerowego sterowania i regulacji instalacją. Otrzymane w ćwiczeniu pomiary pozwalają między innymi na porównanie skuteczności pracy różnych wymienników ciepła oraz określenie współczynników przenikania ciepła, w zależności od wielkości strumienia nośników.
Wykonanie ćwiczenia: Ćwiczenie składa się z dwóch etapów. W pierwszym etapie przeprowadzamy pomiary przy ustalonym natężeniu przepływu cieczy obiegowej przez wymiennik płytowy i rurowy, zmieniając natomiast tylko przepływy: wody grzejnej przez wymiennik płytowy i wody chłodzącej przez wymiennik rurowy.
Etap drugi stanowi pomiar przeprowadzony przy ustalonym natężeniu przepływu cieczy grzejnej przez nagrzewnicę. Zmienianym parametrem jest natężenie przepływu powietrza
Tabela 1. Wyniki pomiarów
Woda grzejna
Woda obiegowa
Woda chłodząca
Powietrze
F1 [m3/h]
T7 [K]
T6 [K]
F2 [m3/h]
T4 [K]
T5 [K]
T3 [K]
F3 [m3/h]
T2 [K]
T1 [K]
F4 [m3/h]
T9 [K]
T8 [K]
Wymiennik płytowy I
1,99
87,2
72,3
2,0
39,9
52,7
39,6
1,05
11,4
32,7
- -
-
Wymiennik płytowy II
2,01
79,6
63
2,0
45,2
61,1
45,3
1,1
11,5
36,7
-
-
-
2,49
81,0
66,9
1,98
47,2
64,5
46,7
1,1
11,2
38,1
-
-
-
2,95
78,1
65,8
1,99
45
62,6
44
1,65
11,1
30,5
-
-
-
Nagrzewnica powietrza
2,52
67,8
64
-
-
-
-
-
-
-
(…)
… (lub do nagrzewnicy - II etap ćwiczenia) [oC]
T8 - temperatura wylotowa powietrza z nagrzewnicy[oC]
T9 - temperatura wlotowa powietrza do nagrzewnicy [oC]
A - powierzchnia wymiany ciepła:
dla wymiennika płytowego I wynosi 3 m2 dla wymiennika płytowego II wynosi 1,12 m2 dla wymiennika rurowego wynosi 2 m2 dla nagrzewnicy wynosi 24 m2 Q - strumień ciepła [kW]
Qstr.- straty ciepła
ΔTZ- zastępcza różnica temperatur…
