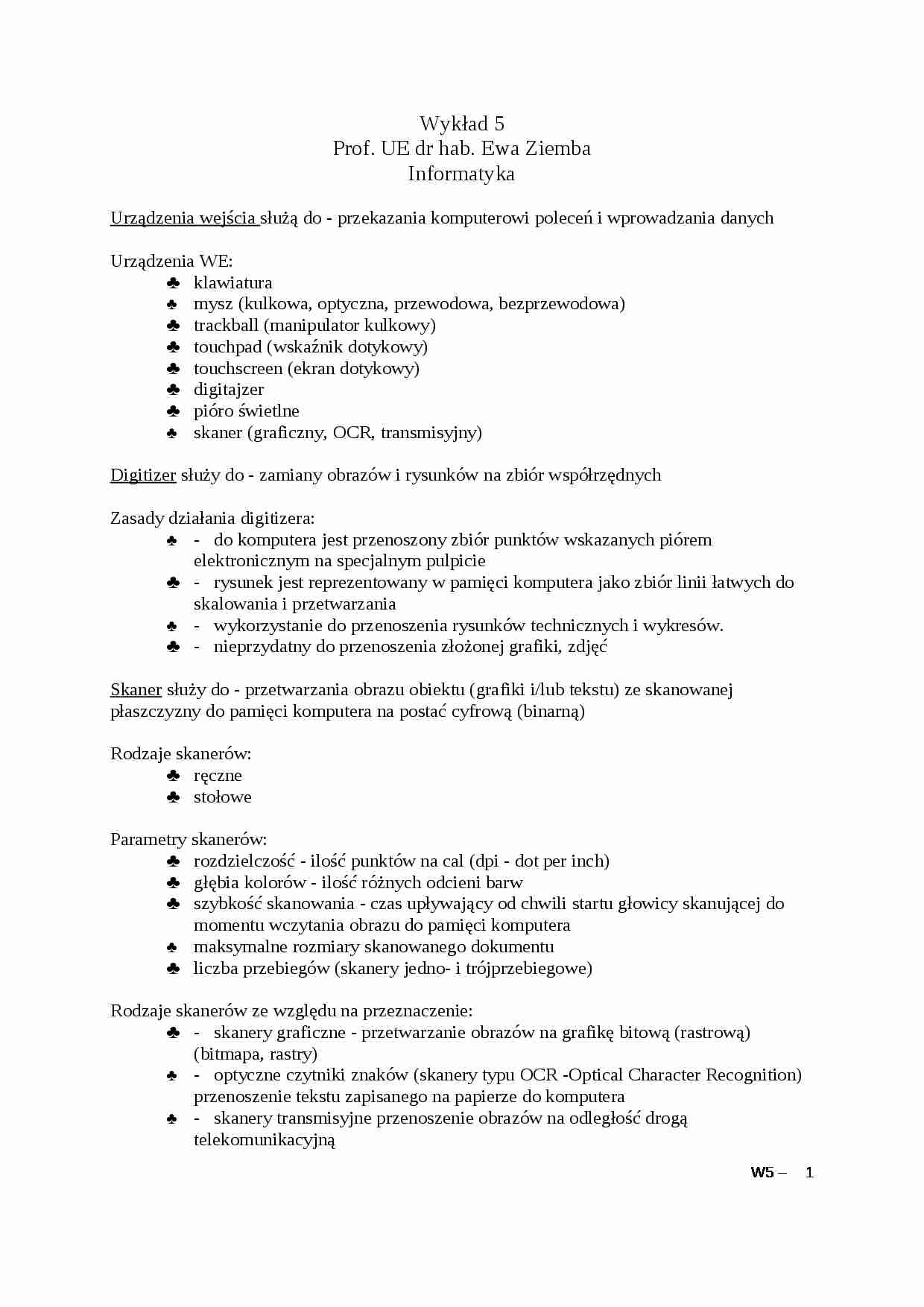

Wykład 5
Prof. UE dr hab. Ewa Ziemba
Informatyka
Urządzenia wejścia służą do - przekazania komputerowi poleceń i wprowadzania danych
Urządzenia WE: klawiatura
mysz (kulkowa, optyczna, przewodowa, bezprzewodowa) trackball (manipulator kulkowy) touchpad (wskaźnik dotykowy) touchscreen (ekran dotykowy) digitajzer pióro świetlne skaner (graficzny, OCR, transmisyjny) Digitizer służy do - zamiany obrazów i rysunków na zbiór współrzędnych
Zasady działania digitizera:
- do komputera jest przenoszony zbiór punktów wskazanych piórem elektronicznym na specjalnym pulpicie
- rysunek jest reprezentowany w pamięci komputera jako zbiór linii łatwych do skalowania i przetwarzania
- wykorzystanie do przenoszenia rysunków technicznych i wykresów.
- nieprzydatny do przenoszenia złożonej grafiki, zdjęć
Skaner służy do - przetwarzania obrazu obiektu (grafiki i/lub tekstu) ze skanowanej płaszczyzny do pamięci komputera na postać cyfrową (binarną)
Rodzaje skanerów: ręczne stołowe
Parametry skanerów:
rozdzielczość - ilość punktów na cal (dpi - dot per inch)
głębia kolorów - ilość różnych odcieni barw
szybkość skanowania - czas upływający od chwili startu głowicy skanującej do momentu wczytania obrazu do pamięci komputera
maksymalne rozmiary skanowanego dokumentu
liczba przebiegów (skanery jedno- i trójprzebiegowe)
Rodzaje skanerów ze względu na przeznaczenie:
- skanery graficzne - przetwarzanie obrazów na grafikę bitową (rastrową) (bitmapa, rastry)
- optyczne czytniki znaków (skanery typu OCR -Optical Character Recognition) przenoszenie tekstu zapisanego na papierze do komputera
- skanery transmisyjne przenoszenie obrazów na odległość drogą telekomunikacyjną Skanery typu OCR
Istota działania programów OCR:
- faza przekształcenia dokumentu do postaci cyfrowej (cyfrowa mapa punktów)
- faza dekompozycji, czyli rozpoznania struktury dokumentu (podział obrazu strony na bloki tekstowe)
- faza rozpoznawania tekstu, czyli określenie kształtów, które mają być rozpoznane jako znaki alfanumeryczne
Możliwości programów OCR (np.Recognita Plus):
- identyfikacja różnych rodzajów i wielkości czcionek
- rozpoznanie różne atrybutów tekstu (pismo pochylone, pogrubione, podkreślone itp.)
(…)
… na ekranie monitora,
częstotliwość odświeżania - liczba obrazów wyświetlanych w ciągu sekundy
przeplot (interlace) - efekt otrzymany na skutek cyklicznego odświeżania obrazu na ekranie monitora w postaci migotania obrazu
poziom emisji promieniowania elektromagnetycznego (Low Radiation) Karta graficzna jest to interfejs (sprzęg) między procesorem a monitorem
Parametry kart graficznych:
- rozmiar pamięci karty - im większy rozmiar pamięci karty graficznej, tym większa rozdzielczość i liczba kolorów
- typ pamięci
DRAM (zwykłe układy pamięci dynamicznej), VRAM (ze specjalnymi układami pamięciowymi)
rodzaj szyny - bezpośrednie połączenie między kartą a procesorem znacząco przyspiesza wszystkie operacje
rozdzielczość - częstotliwość odświeżania ekranu i ilość kolorów wyświetlanego obrazu Drukarki…
…) - porównywanie opisu poszczególnych znaków zawartych w bazie danych programu OCR z obrazem znaków zeskanowanych (rozpoznawania pisma maszynowego o regularnych kształtach)
- rozpoznanie z zastosowaniem sieci neuronowych (neural, network recognition) - zastosowanie oprogramowania sieci neuronowej , wykorzystywanej do analizy prawdopodobieństwa skanowanych znaków (rozpoznawanie pisma odręcznego)
Urządzenia wyjścia…
