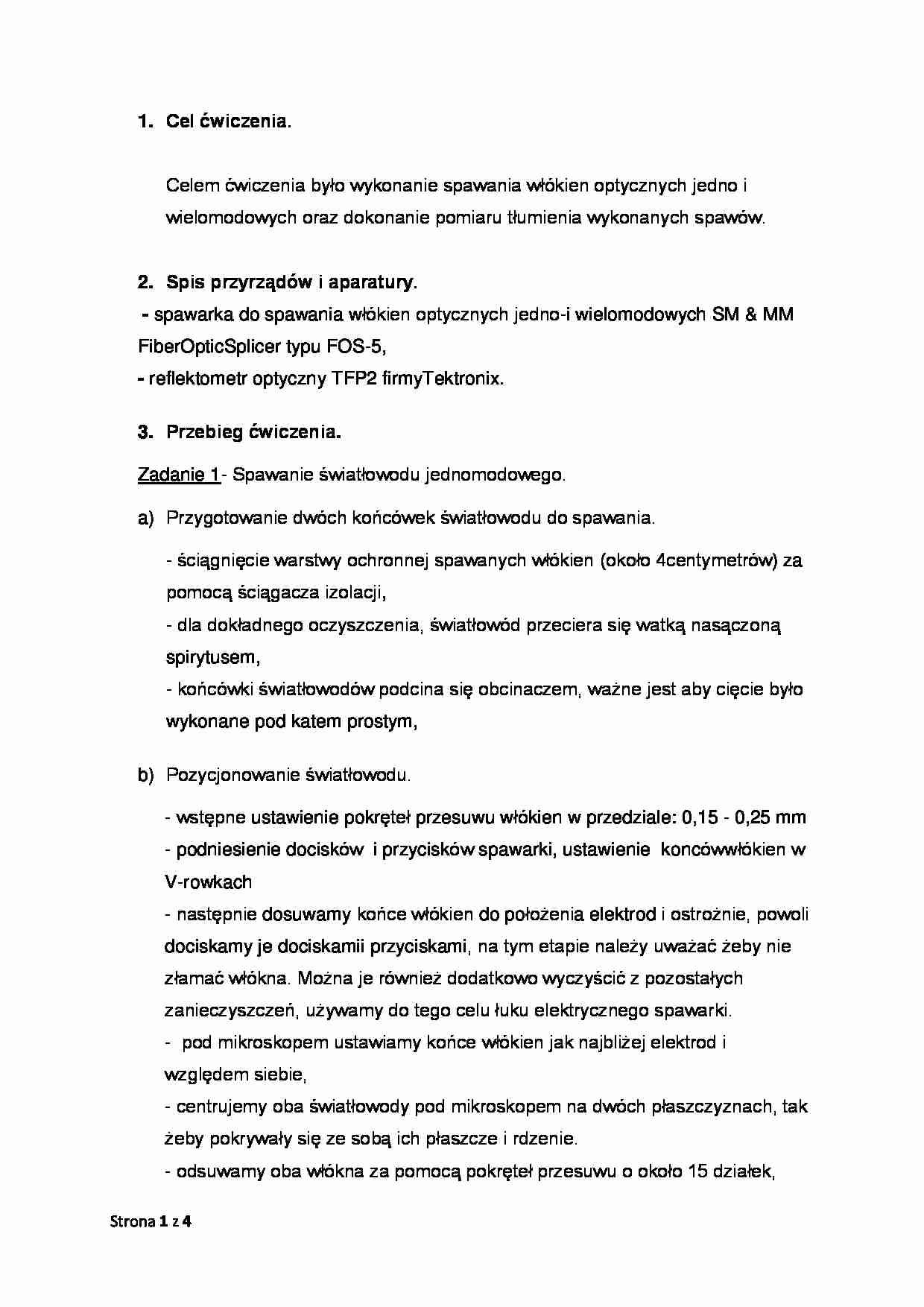

Cel ćwiczenia.
Celem ćwiczenia było wykonanie spawania włókien optycznych jedno i wielomodowych oraz dokonanie pomiaru tłumienia wykonanych spawów.
Spis przyrządów i aparatury.
- spawarka do spawania włókien optycznych jedno- i wielomodowych SM & MM Fiber Optic Splicer typu FOS-5,
- reflektometr optyczny TFP2 firmy Tektronix.
Przebieg ćwiczenia.
Zadanie 1 - Spawanie światłowodu jednomodowego.
Przygotowanie dwóch końcówek światłowodu do spawania.
- ściągnięcie warstwy ochronnej spawanych włókien (około 4 centymetrów) za pomocą ściągacza izolacji,
- dla dokładnego oczyszczenia, światłowód przeciera się watką nasączoną spirytusem,
- końcówki światłowodów podcina się obcinaczem, ważne jest aby cięcie było wykonane pod katem prostym,
Pozycjonowanie światłowodu.
- wstępne ustawienie pokręteł przesuwu włókien w przedziale: 0,15 - 0,25 mm - podniesienie docisków i przycisków spawarki, ustawienie konców włókien w V-rowkach
- następnie dosuwamy końce włókien do położenia elektrod i ostrożnie, powoli dociskamy je dociskami i przyciskami, na tym etapie należy uważać żeby nie złamać włókna. Można je również dodatkowo wyczyścić z pozostałych zanieczyszczeń, używamy do tego celu łuku elektrycznego spawarki.
- pod mikroskopem ustawiamy końce włókien jak najbliżej elektrod i względem siebie,
- centrujemy oba światłowody pod mikroskopem na dwóch płaszczyznach, tak żeby pokrywały się ze sobą ich płaszcze i rdzenie.
- odsuwamy oba włókna za pomocą pokręteł przesuwu o około 15 działek,
c) spawanie światłowodu.
- podgrzewanie wstępne (HEATING 1) - 6 s,
- właściwe spawanie ( SPLICING) - 2,2 s,
- odpuszczanie naprężeń (HEATING 2) - 5 s.
Po wykonaniu wszystkich czynności zawartych w instrukcji otrzymaliśmy następujący spaw:
Po dokonaniu pomiaru tłumienia za pomocą reflektometru optycznego otrzymaliśmy tłumienie 0,206 dB. Prowadzący zajęcia pochwalił nas mówiąc, że jest to bardzo dobry wynik. Spaw został wykonany na 904,2 metrze przewodu
Zadanie 2 - Spawanie światłowodu wielomodowego.
Podczas tego zadanie postępowaliśmy zgodnie z instrukcją, tak samo jak podczas spawania światłowodu jednomodowego. A oto wyniki:
Spaw został wykonany na 103,7metrze pzrewodu, a jego tłumienie po 2 krotnym spawaniu wyniosło

(…)

… zgodnie z instrukcją, tak samo jak podczas spawania światłowodu jednomodowego. A oto wyniki:
Spaw został wykonany na 103,7metrze pzrewodu, a jego tłumienie po 2 krotnym spawaniu wyniosło 1,20 dB
Tłumienność połączeń światłowodów
Połączenia światłowodów jednomodowych powinny być tak wykonane, aby ich tłumienność nie przekroczyła wartości:
- 0,08 dB dla połączeń spajanych, określana jako wartość średnia…
