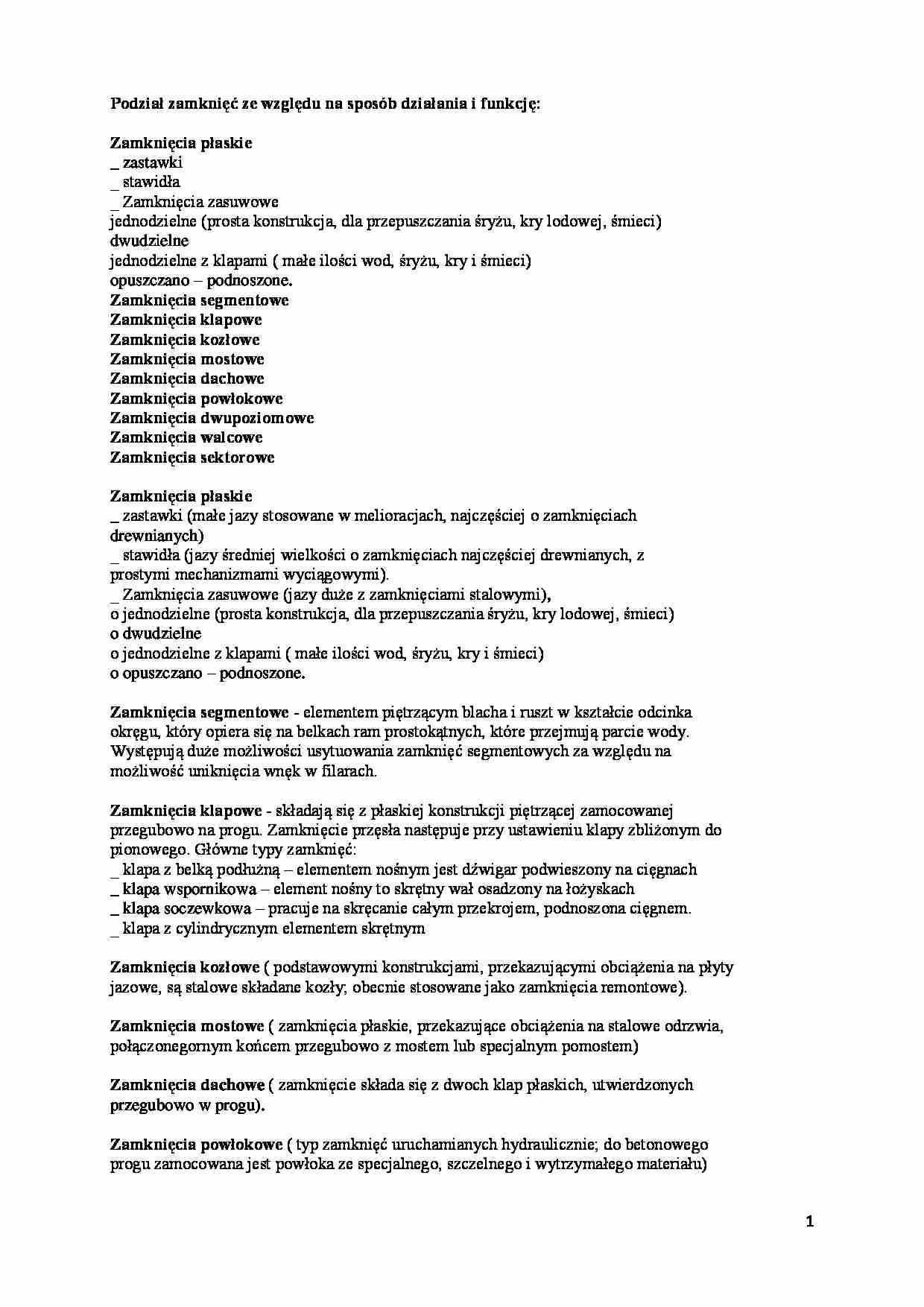

Podział zamknięć ze względu na sposób działania i funkcję:
Zamknięcia płaskie
_ zastawki
_ stawidła
_ Zamknięcia zasuwowe
jednodzielne (prosta konstrukcja, dla przepuszczania śryżu, kry lodowej, śmieci)
dwudzielne
jednodzielne z klapami ( małe ilości wod, śryżu, kry i śmieci)
opuszczano - podnoszone.
Zamknięcia segmentowe
Zamknięcia klapowe
Zamknięcia kozłowe
Zamknięcia mostowe
Zamknięcia dachowe
Zamknięcia powłokowe
Zamknięcia dwupoziomowe
Zamknięcia walcowe
Zamknięcia sektorowe
Zamknięcia płaskie
_ zastawki (małe jazy stosowane w melioracjach, najczęściej o zamknięciach
drewnianych)
_ stawidła (jazy średniej wielkości o zamknięciach najczęściej drewnianych, z
prostymi mechanizmami wyciągowymi).
_ Zamknięcia zasuwowe (jazy duże z zamknięciami stalowymi),
o jednodzielne (prosta konstrukcja, dla przepuszczania śryżu, kry lodowej, śmieci)
o dwudzielne
o jednodzielne z klapami ( małe ilości wod, śryżu, kry i śmieci)
o opuszczano - podnoszone.
Zamknięcia segmentowe - elementem piętrzącym blacha i ruszt w kształcie odcinka
okręgu, który opiera się na belkach ram prostokątnych, które przejmują parcie wody.
Występują duże możliwości usytuowania zamknięć segmentowych za względu na
możliwość uniknięcia wnęk w filarach.
Zamknięcia klapowe - składają się z płaskiej konstrukcji piętrzącej zamocowanej
przegubowo na progu. Zamknięcie przęsła następuje przy ustawieniu klapy zbliżonym do
pionowego. Główne typy zamknięć:
_ klapa z belką podłużną - elementem nośnym jest dźwigar podwieszony na cięgnach
_ klapa wspornikowa - element nośny to skrętny wał osadzony na łożyskach
_ klapa soczewkowa - pracuje na skręcanie całym przekrojem, podnoszona cięgnem.
_ klapa z cylindrycznym elementem skrętnym
Zamknięcia kozłowe ( podstawowymi konstrukcjami, przekazującymi obciążenia na płyty
jazowe, są stalowe składane kozły; obecnie stosowane jako zamknięcia remontowe).
Zamknięcia mostowe ( zamknięcia płaskie, przekazujące obciążenia na stalowe odrzwia,
połączone gornym końcem przegubowo z mostem lub specjalnym pomostem)
Zamknięcia dachowe ( zamknięcie składa się z dwoch klap płaskich, utwierdzonych
przegubowo w progu).
Zamknięcia powłokowe
