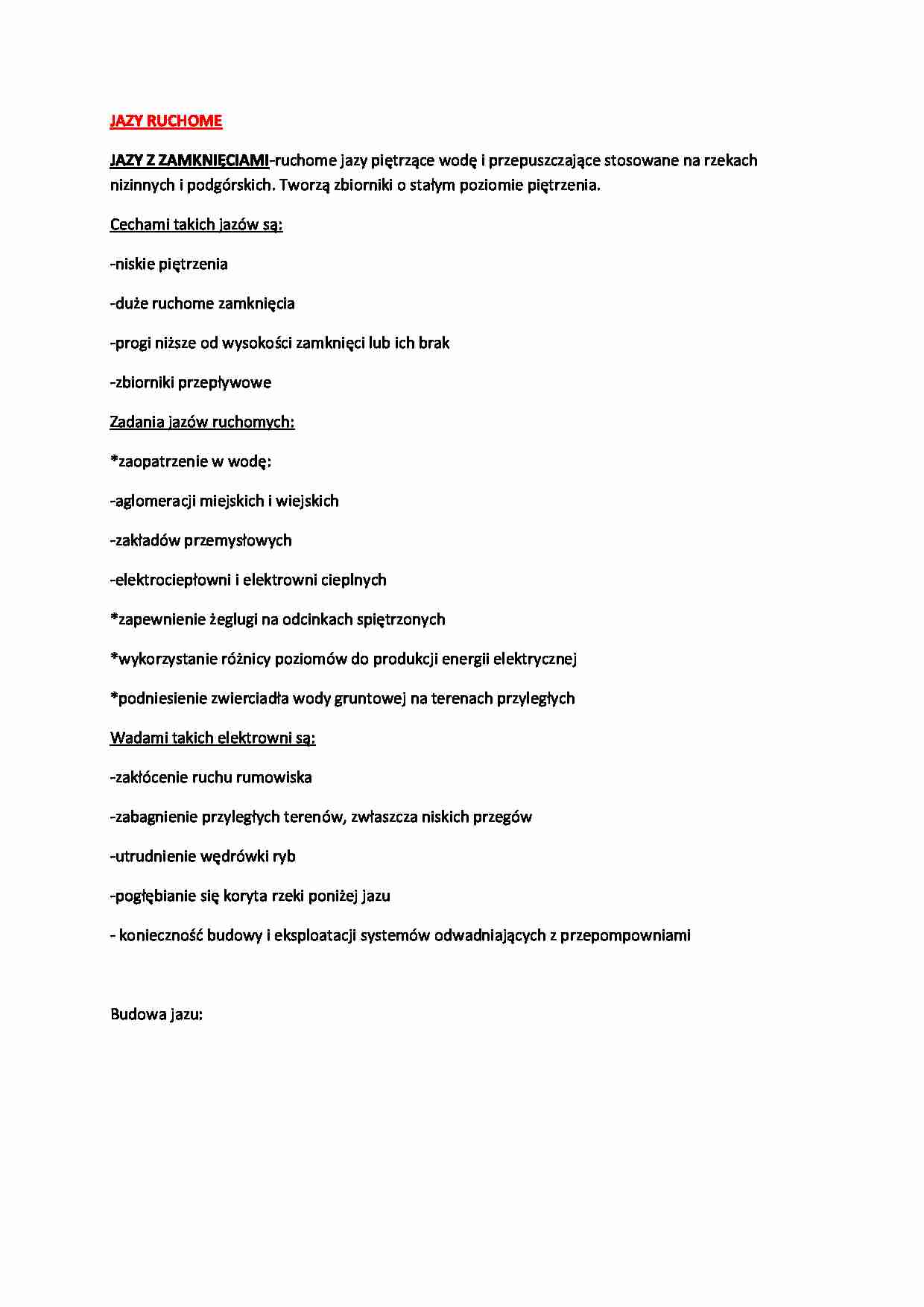

Jazy ruchome - wykład - strona 1 Jazy ruchome - wykład - strona 2 Jazy ruchome - wykład - strona 3

Fragment notatki:

JAZY RUCHOME
JAZY Z ZAMKNIĘCIAMI-ruchome jazy piętrzące wodę i przepuszczające stosowane na rzekach nizinnych i podgórskich. Tworzą zbiorniki o stałym poziomie piętrzenia.
Cechami takich jazów są:
-niskie piętrzenia
-duże ruchome zamknięcia
-progi niższe od wysokości zamknięci lub ich brak
-zbiorniki przepływowe
Zadania jazów ruchomych:
*zaopatrzenie w wodę:
-aglomeracji miejskich i wiejskich
-zakładów przemysłowych
-elektrociepłowni i elektrowni cieplnych
*zapewnienie żeglugi na odcinkach spiętrzonych
*wykorzystanie różnicy poziomów do produkcji energii elektrycznej
*podniesienie zwierciadła wody gruntowej na terenach przyległych
Wadami takich elektrowni są:
-zakłócenie ruchu rumowiska
-zabagnienie przyległych terenów, zwłaszcza niskich przegów
-utrudnienie wędrówki ryb
-pogłębianie się koryta rzeki poniżej jazu
- konieczność budowy i eksploatacji systemów odwadniających z przepompowniami
Budowa jazu:
Rodzaje jazów z zamknięciami:
-JAZY O ZAMKNIĘCIACH PŁASKICH
-zamknięcia płaskie są najstarsze i najczęściej stosowane
-wielkość zamknięć wacha się od zastawek drewnianych do metalowych zasuw
-zamknięcia płaskie przekazują na filary i przyczółki obciążenia od poziomego parcia wody
-są podnoszone i opuszczane w pionowych wnękach filarów lub przyczółków
- są stosowane we wszystkich typach jazów i zapór ale najczęściej w jazach bezprogowych lub z niskimi progami
ZALETY:
-prostota konstrukcji
-łatwość oceny stanu konstrukcji
-łatwość przy przestawianiu(można wymieniać)
-ze względu na stosunkowo małą grubość nadają się na zamknięcia remontowe
WADY(zwłaszcza dużych zasuw):
-duże ciężary zamknięć
-duże siły wyciągowe
-duże wnęki na zamknięcia
-rozbudowane(wysokie)części górne filarów
-ZASTAWKI
-najprostszy typ zamknięc płaskich
-wykonane z odpowiednio grubych desek lub bali drewnianych, zakładanych we wnęki w przyczółkach
-zastawki wykonane z desek lub bali połączonych listwami stalowymi, czasem kątownikami
... zobacz całą notatkę
