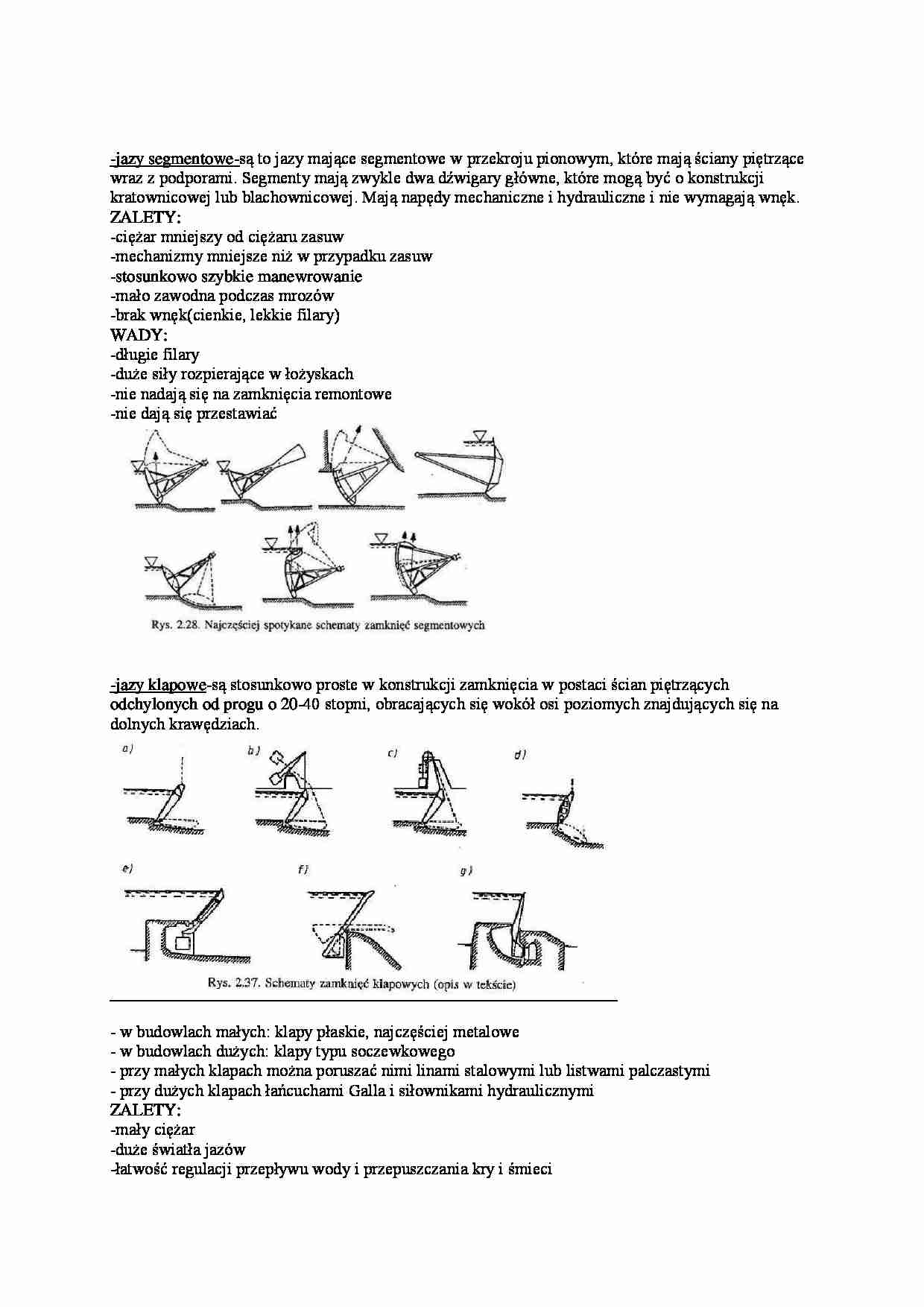

-jazy segmentowe-są to jazy mające segmentowe w przekroju pionowym, które mają ściany piętrzące wraz z podporami. Segmenty mają zwykle dwa dźwigary główne, które mogą być o konstrukcji kratownicowej lub blachownicowej. Mają napędy mechaniczne i hydrauliczne i nie wymagają wnęk.
ZALETY:
-ciężar mniejszy od ciężaru zasuw
-mechanizmy mniejsze niż w przypadku zasuw
-stosunkowo szybkie manewrowanie
-mało zawodna podczas mrozów
-brak wnęk(cienkie, lekkie filary)
WADY:
-długie filary
-duże siły rozpierające w łożyskach
-nie nadają się na zamknięcia remontowe
-nie dają się przestawiać
-jazy klapowe-są stosunkowo proste w konstrukcji zamknięcia w postaci ścian piętrzących odchylonych od progu o 20-40 stopni, obracających się wokół osi poziomych znajdujących się na dolnych krawędziach.
- w budowlach małych: klapy płaskie, najczęściej metalowe
- w budowlach dużych: klapy typu soczewkowego
- przy małych klapach można poruszać nimi linami stalowymi lub listwami palczastymi
- przy dużych klapach łańcuchami Galla i siłownikami hydraulicznymi
ZALETY:
-mały ciężar
-duże światła jazów
-łatwość regulacji przepływu wody i przepuszczania kry i śmieci
-możliwość zautomatyzowania
-duża pewność działania
WADY:
-ograniczona wysokość (około 6m)
-możliwość uszkodzeń przez krę i kłody
-możliwość wystąpienia drgań
-jazy sektorowe-są zamknięciami przekazującymi obciążenia od poziomego parcia spiętrzonej wody tylko na próg. Sektory są poruszane parciem wody spiętrzonej doprowadzonej do komór sektorowych. Zamknięcie składa się ze ściany piętrzącej, ściany przelewowej i 2 ścian bocznych oraz usztywnień wewnętrznych. Zalety:
-duże światła przęseł
-duża odporność na uderzenia kry i kłód
Wady:
-duży koszt budowy
-trudność montażu ze względu na ciężkie elementy jazu
-zamulanie komór ciśnieniowych
-obmarzanie
-jazy kozłowe-w tych jazach parcie wody przejmowane jest przez iglice (bale drewniane). Jedyną zaletą jest stwarzanie dobrych warunków do napowietrzania przez nieszczelności między iglicami. Wadami są:
-duże nieszczelności
-obmarzanie iglic i kozłów
-zatykanie kozłów przez drzewa
-jazy mostowe- są to zamknięcia płaskie, przekazujące obciążenia na stalowe odrzwia połączone z mostem. Otwieranie jazu odbywa się przez podciąganie zamknięć tak, że zajmują pozycje poziome.
