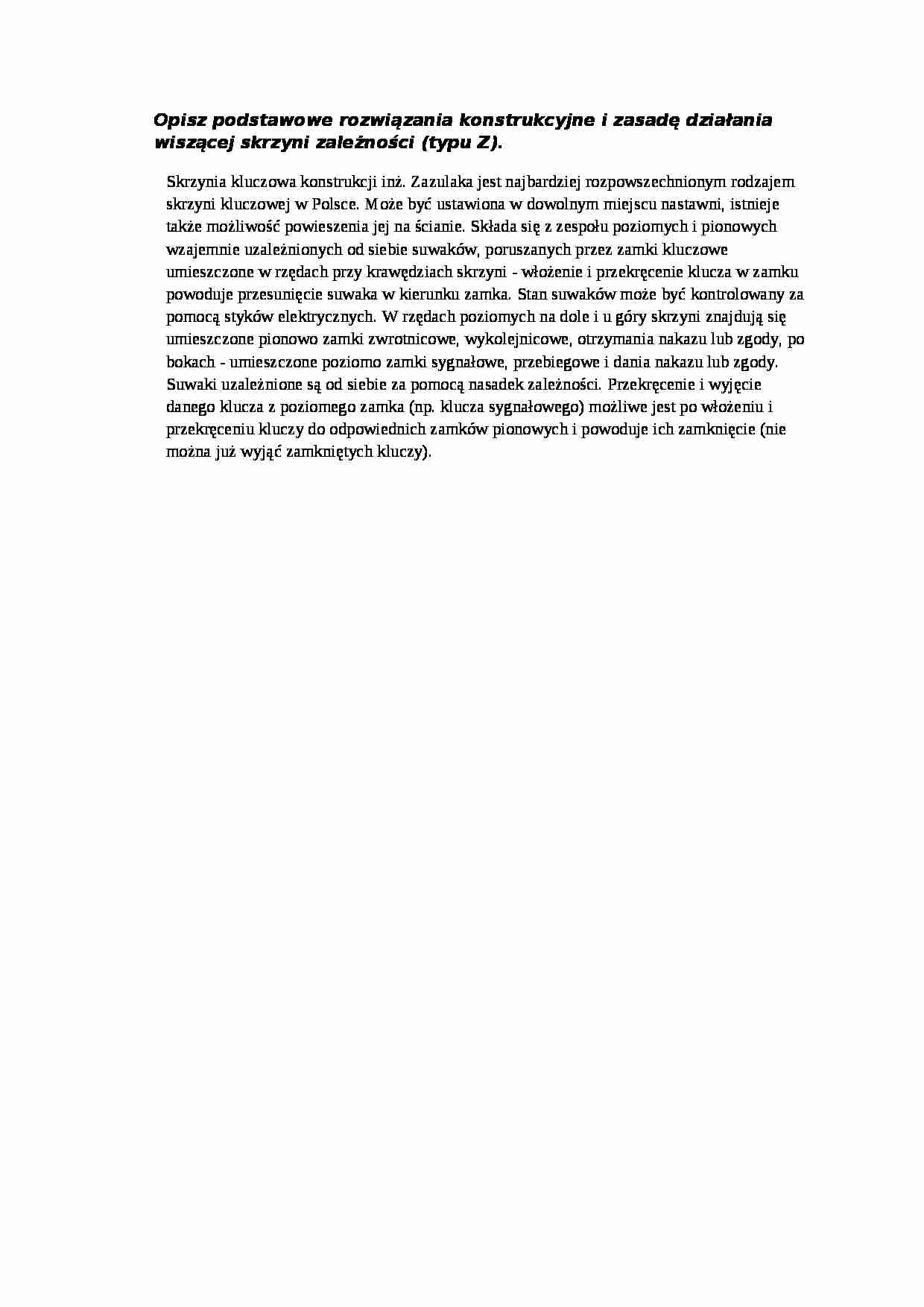

Wykład - podstawowe rozwiązania konstrukcyjne skrzyni zależności  - strona 1

Fragment notatki:

Opisz podstawowe rozwiązania konstrukcyjne i zasadę działania wiszącej skrzyni zależności (typu Z). Skrzynia kluczowa konstrukcji inż. Zazulaka jest najbardziej rozpowszechnionym rodzajem skrzyni kluczowej w Polsce. Może być ustawiona w dowolnym miejscu nastawni, istnieje także możliwość powieszenia jej na ścianie. Składa się z zespołu poziomych i pionowych wzajemnie uzależnionych od siebie suwaków, poruszanych przez zamki kluczowe umieszczone w rzędach przy krawędziach skrzyni - włożenie i przekręcenie klucza w zamku powoduje przesunięcie suwaka w kierunku zamka. Stan suwaków może być kontrolowany za pomocą styków elektrycznych. W rzędach poziomych na dole i u góry skrzyni znajdują się umieszczone pionowo zamki zwrotnicowe, wykolejnicowe, otrzymania nakazu lub zgody, po bokach - umieszczone poziomo zamki sygnałowe, przebiegowe i dania nakazu lub zgody. Suwaki uzależnione są od siebie za pomocą nasadek zależności. Przekręcenie i wyjęcie danego klucza z poziomego zamka (np. klucza sygnałowego) możliwe jest po włożeniu i przekręceniu kluczy do odpowiednich zamków pionowych i powoduje ich zamknięcie (nie można już wyjąć zamkniętych kluczy).  ... zobacz całą notatkę
