To tylko jedna z 4 stron tej notatki. Zaloguj się aby zobaczyć ten dokument.
Zobacz
całą notatkę

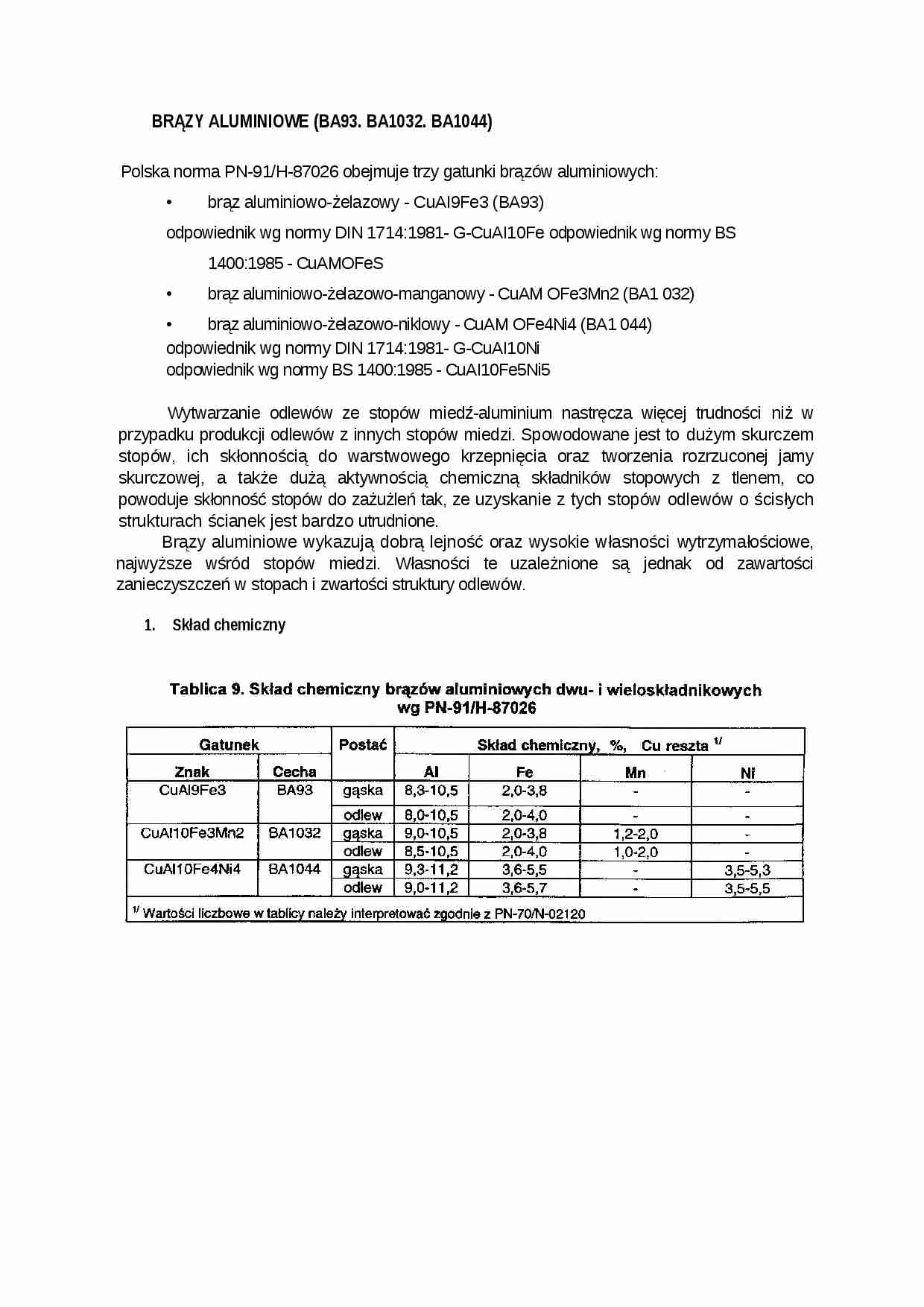

BRĄZY ALUMINIOWE (BA93. BA1032. BA1044)
Polska norma PN-91/H-87026 obejmuje trzy gatunki brązów aluminiowych:
• brąz aluminiowo-żelazowy - CuAI9Fe3 (BA93)
odpowiednik wg normy DIN 1714:1981- G-CuAI10Fe odpowiednik wg normy BS 1400:1985 - CuAMOFeS
brąz aluminiowo-żelazowo-manganowy - CuAM OFe3Mn2 (BA1 032)
brąz aluminiowo-żelazowo-niklowy - CuAM OFe4Ni4 (BA1 044)
odpowiednik wg normy DIN 1714:1981- G-CuAI10Ni odpowiednik wg normy BS 1400:1985 - CuAI10Fe5Ni5
Wytwarzanie odlewów ze stopów miedź-aluminium nastręcza więcej trudności niż w przypadku produkcji odlewów z innych stopów miedzi. Spowodowane jest to dużym skurczem stopów, ich skłonnością do warstwowego krzepnięcia oraz tworzenia rozrzuconej jamy skurczowej, a także dużą aktywnością chemiczną składników stopowych z tlenem, co powoduje skłonność stopów do zażużleń tak, ze uzyskanie z tych stopów odlewów o ścisłych strukturach ścianek jest bardzo utrudnione.
Brązy aluminiowe wykazują dobrą lejność oraz wysokie własności wytrzymałościowe, najwyższe wśród stopów miedzi. Własności te uzależnione są jednak od zawartości zanieczyszczeń w stopach i zwartości struktury odlewów.
Skład chemiczny
Własności mechaniczne odlewów
Orientacyjne własności fizykochemiczne i technologiczne
Brązy aluminiowe pod względem odporności na utlenianie w stanie stałym i korozje, są jednymi z najlepszych stopów miedzi. Wykazują one bardzo dużą odporność na korozje kwasów mineralnych i organicznych, wody zwykłej i wody morskiej oraz na zmęczenie w wyższej temperaturze i ośrodkach korodujących. Wadą ich jest podatność na korozje pary przegrzanej i ługów. Odporność brązów aluminiowych na wpływ czynników chemicznych i utleniających jest wynikiem pasywacji metalu przez powierzchniową błonkę tlenku AI2O3.
Brązy BA93 i BA1032 charakteryzują się dodatkowo bardzo dobrą lejnością, odpornością na obciążenia statyczne, ścierne i podwyższoną temperaturę.
Wytyczne przygotowania ciekłego metalu
Piece do topienia i urządzenia pomocnicze
Do topienia brązów aluminiowych najbardziej zalecane są piece elektryczne indukcyjne, następnie piece tyglowe opalane rop^ lub gazem. Do topienia brązów aluminiowych nie należy stosować pieców płomiennych, powodujących wzrost zagazowania i utleniania się stopów, ze względu na bezpośredni kontakt metalu ze spalinami i płomieniem.
Piece do topienia brązów aluminiowych powinny posiadać sprawnie działające wyciągi wentylacyjne, szczególnie są one wymagane przy
(…)
… własności mechanicznych od przewidzianych w normie.
W prawidłowo prowadzonym procesie odlewania cały wsad metalowy, tj. gąski i dobrze oczyszczony złom własny odtłuszcza się, następnie płucze w gorącej wodzie i podgrzewa do temperatury około 400°C.
Do topienia brązów aluminiowych powinien być przeznaczony osobny piec lub co najmniej tygiel, aby uniknąć szkodliwego wpływu zanieczyszczeń na własności brązów…
... zobacz całą notatkę
Komentarze użytkowników (0)
