To tylko jedna z 13 stron tej notatki. Zaloguj się aby zobaczyć ten dokument.
Zobacz
całą notatkę

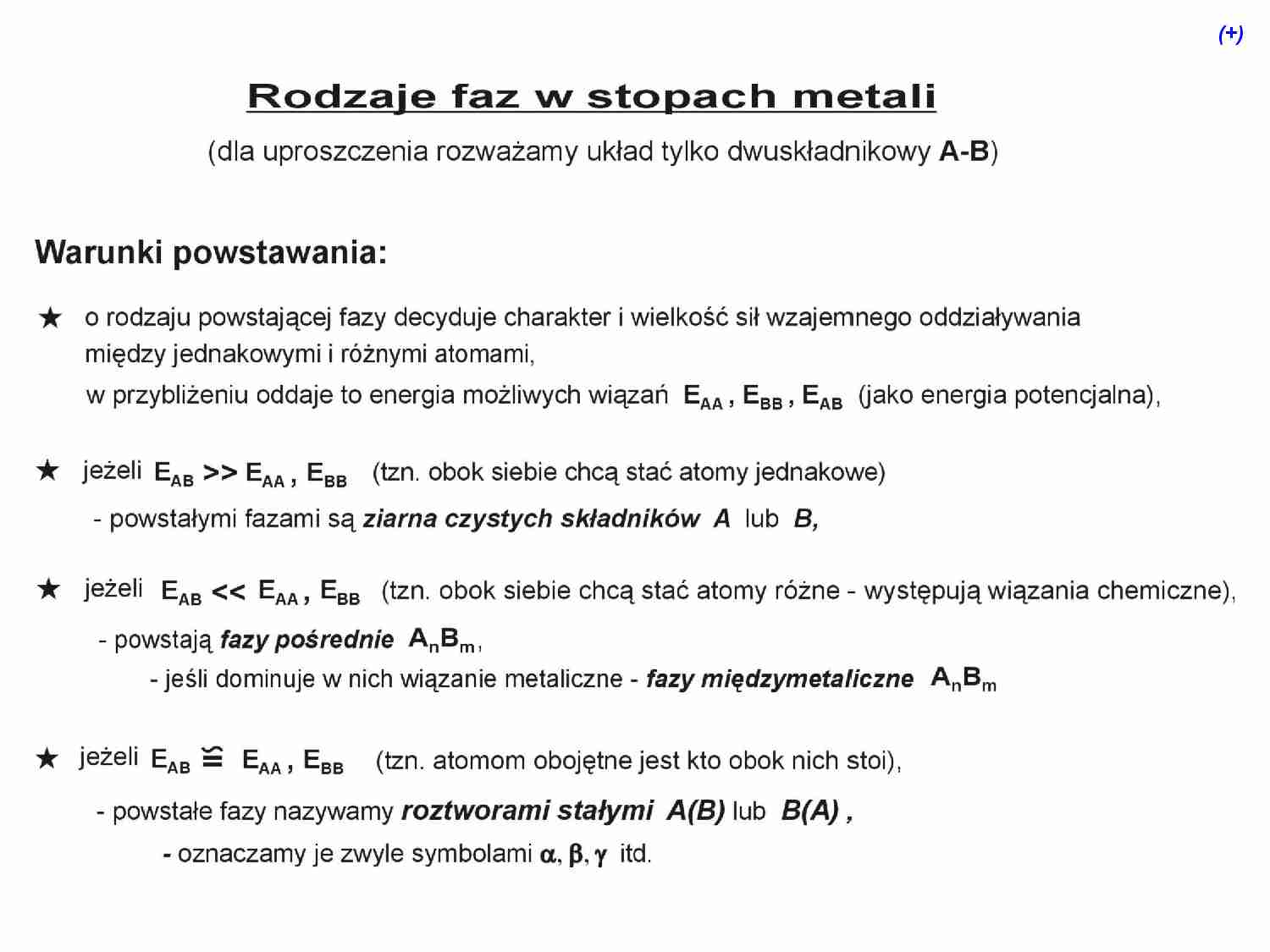

(+) (+) umocnienie roztworowe – wskutek odkształcenia sprężystego sieci (utrudniony ruch dyslokacji) (+) (+) (+) Fazy pośrednie (wśród nich międzymetaliczne ) ( fazy pośrednie to najogólniej związki chemiczne między atomami metali, półmetali (metaloidów) i niemetali) ● powstają, gdy siły wzajemnego oddziaływania między atomami różnymi są większe niż między jednakowymi (oznacza to obecność, choć nie zawsze dominację, wiązań chemicznych – jonowych lub kowalencyjnych), ● cechy charakterystyczne : - krystalizują w sieciach odmiennych od sieci czystych składników, - rozmieszczenie atomów każdego ze składników w tej nowej, odmiennej sieci jest uporządkowane, - właściwości tych faz są zwykle zdecydowanie odmienne od właściwości czystych składników, ● klasyfikacje – różne kryteria, które jednak nie są w stanie objąć wszystkich przypadków jednocześnie, ■ zakres występowania na wykresie równowagi: - przy ściśle określonym stosunku atomowym składników (wzór stechiometryczny typu A nBm ) (na wykresie każda linia prosta prostopadła do osi stężeń oprócz osi czystych składników), - w pewnym zakresie stężeń jako roztwory wtórne (rozpuszczalnikiem jest sieć danej fazy pośredniej) (na wykresie każde pole jednofazowe nie przylegające do osi czystych składników), - jeśli część atomów A zajmuje węzły zarezerwowane dla atomów B i na odwrót - A nBm(A,B), - jeśli część węzłów w sieci fazy pośredniej jest nie obsadzona – roztwory wtórne pustowęzłowe, ■ rodzaj dominującego wiązania między atomami: - fazy pośrednie jonowe , np. NaCl, kowalencyjne , np. krzemionka SiO 2 – zaliczane do ceramik , - fazy międzymetaliczne (dominuje wiązanie metaliczne) – zaliczamy je między metale (geneza nazwy), ■ stężenie elektronowe ( e/a ) – stosunek liczby elektronów wartościowości do liczby atomów w komórce, ■ stosunek wielkości atomów ( r A/rB ) , (+) Fazy elektronowe (-+) Fazy Lavesa (1) (-+) Fazy Lavesa (2) ● różnice w wielkości atomów A i B umożliwiają dokładniejsze wypełnienie przestrzeni ( lk = 13,33 teoret.) (-+) Fazy międzywęzłowe o strukturach prostych (+) (-) Fazy międzywęzłowe o strukturach złożonych (+-) (-)
... zobacz całą notatkę
Komentarze użytkowników (0)
