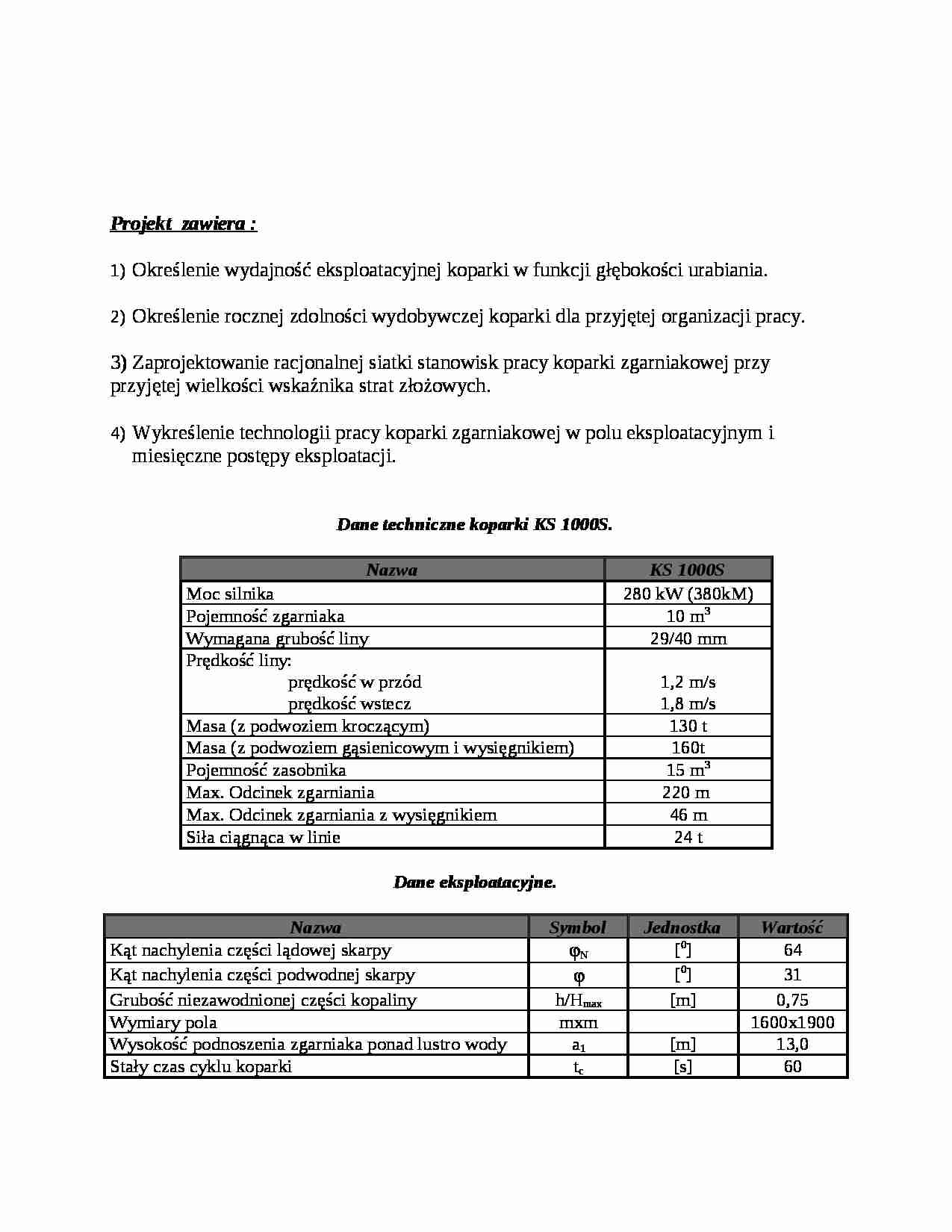

Projekt zawiera :
Określenie wydajność eksploatacyjnej koparki w funkcji głębokości urabiania.
Określenie rocznej zdolności wydobywczej koparki dla przyjętej organizacji pracy.
3) Zaprojektowanie racjonalnej siatki stanowisk pracy koparki zgarniakowej przy przyjętej wielkości wskaźnika strat złożowych. Wykreślenie technologii pracy koparki zgarniakowej w polu eksploatacyjnym i miesięczne postępy eksploatacji. Dane techniczne koparki KS 1000S.
Nazwa
KS 1000S
Moc silnika 280 kW (380kM)
Pojemność zgarniaka 10 m3 Wymagana grubość liny
29/40 mm
Prędkość liny:
prędkość w przód
prędkość wstecz
1,2 m/s
1,8 m/s
Masa (z podwoziem kroczącym)
130 t
Masa (z podwoziem gąsienicowym i wysięgnikiem) 160t
Pojemność zasobnika
15 m3 Max. Odcinek zgarniania 220 m Max. Odcinek zgarniania z wysięgnikiem 46 m
Siła ciągnąca w linie 24 t
Dane eksploatacyjne.
Nazwa
Symbol
Jednostka
Wartość
Kąt nachylenia części lądowej skarpy
ϕN [0]
64
Kąt nachylenia części podwodnej skarpy
ϕ
[0]
31
Grubość niezawodnionej części kopaliny
h/Hmax [m]
0,75
Wymiary pola mxm
1600x1900
Wysokość podnoszenia zgarniaka ponad lustro wody
a1 [m]
13,0
Stały czas cyklu koparki
tc [s]
60
Wydajność eksploatacyjna koparki w funkcji głębokości urabiania.
gdzie: Vo,p - prędkość podnoszenia i opuszczania chwytaka;
(…)
….
gdzie: Vo,p - prędkość podnoszenia i opuszczania chwytaka; kw = 0,85 współczynnik wypełnienia naczynia;
kr = 1,1 współczynnik rozluzowania urobku;
βr = 0,80 współczynnik strat losowych;
tc - stały czas cyklu koparki;
H
Qe
M.
m3/h
2
92,8
4
86,6
6
81,2
8
76,4
10
72,2
12
68,4
14
64,9
16
61,8
18
59,0
20
56,5
22
54,1
24
51,9
26
49,9
28
48,1
30
46,4
32
44,8
34
43,3
36
41,9
38
40,6
40
39,4
42
38,2
2 ) Roczna…
