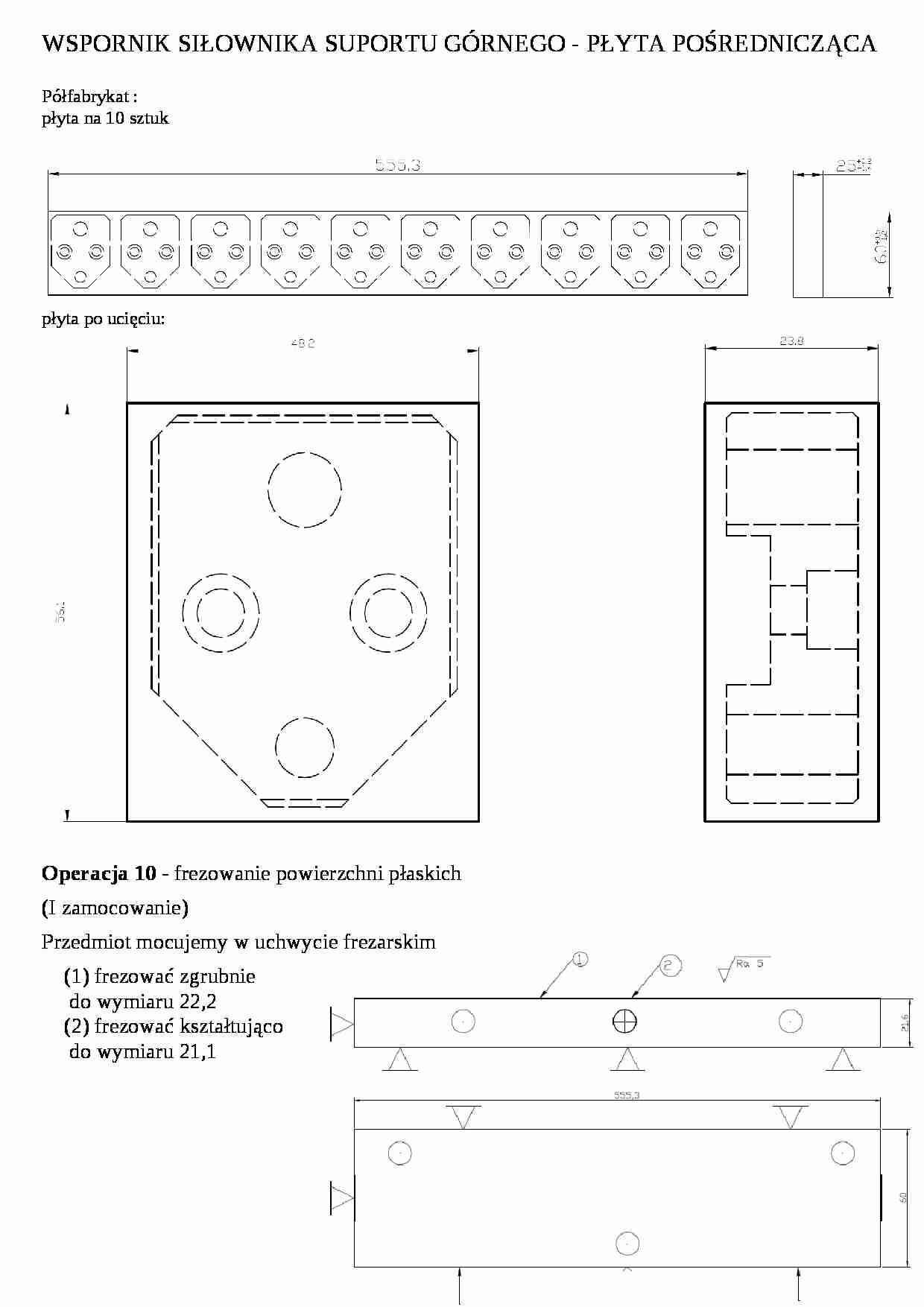

WSPORNIK SIŁOWNIKA SUPORTU GÓRNEGO - PŁYTA POŚREDNICZĄCA
Półfabrykat : płyta na 10 sztuk płyta po ucięciu:
Operacja 10 - frezowanie powierzchni płaskich (I zamocowanie)
Przedmiot mocujemy w uchwycie frezarskim
(1) frezować zgrubnie
do wymiaru 22,2
(2) frezować kształtująco
do wymiaru 21,1
(II zamocowanie)
Przedmiot mocujemy w uchwycie frezarskim
(1) frezować zgrubnie do wymiaru 19,3
(2) frezować kształtująco do wymiaru 18,3 (zostaje 0,3 na szlifowanie)
Operacja 20 - frezowanie wybrania (1) frezować zgrubnie do wymiaru 18,7 na głębokość 5,3
(2) frezować kształtująco do wymiaru 19,7 na głębokość 6,3 (0,3 na szlifowanie)
Operacja 30 - cięcie płyty
(1) cięcie na wymiar 50
Operacja 40 - frezowanie powierzchni bocznych
(I zamocowanie) (II zamocowanie ) (1) frezowanie zgrubne do wymiaru 46,2 (1) frezowanie zgrubne do wymiaru 43,1
(2) frezowanie kształtujące do wymiaru 45,1 (2) frezowanie kształtujące do wymiaru 42
Operacja 50 - frezowanie powierzchni bocznych
(I zamocowanie) (II zamocowanie) (1) frezowanie zgrubne do wymiaru 56,7 (1) frezowanie zgrubne do wymiaru 53,6
(2) frezowanie kształtujące do wymiaru 55,6 (2) frezowanie kształtujące do wymiaru 52,5
Operacja 60 - frezowanie załamania powierzchni
(I zamocowanie) (1) frezowanie załamania krawędzi 16x450 (II zamocowanie) (1) frezowanie załamania krawędzi 5x450 Operacja 70 - frezowanie faz
(1)(2)(3)(4) frezowanie faz 1x450[w 2 zamocowaniach]
Operacja 80 - wiercenie i gwintowanie otworów
(1) wiercić otwór Φ10,02
(2) wiercić otwór Φ8,68
(3) gwintować M12x1,5
(4) gwintować M10x1
... zobacz całą notatkę
