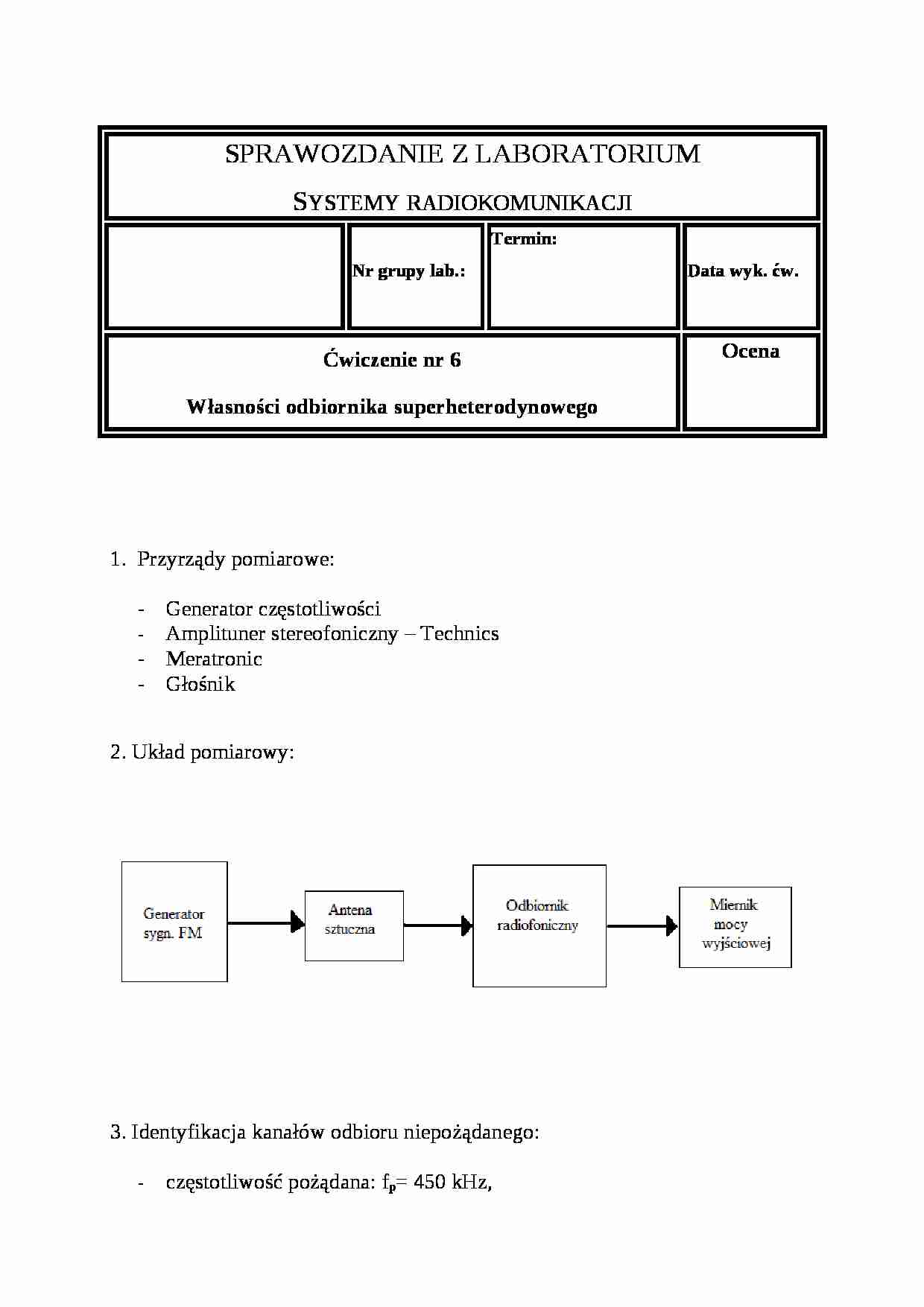

SPRAWOZDANIE Z LABORATORIUM
Systemy radiokomunikacji
Nr grupy lab.:
Termin:
Data wyk. ćw.
Ćwiczenie nr 6
Własności odbiornika superheterodynowego
Ocena
Przyrządy pomiarowe:
Generator częstotliwości
Amplituner stereofoniczny - Technics
Meratronic
Głośnik
2. Układ pomiarowy:
3. Identyfikacja kanałów odbioru niepożądanego:
częstotliwość pożądana: fp= 450 kHz,
częstotliwość superheterodyny: fh=1566 kHz,
czułość użytkowa: 60 μV,
,
głębokość modulacji : 30%.
tłumienie Tabela pomiarowa nr 1:
m
k
1
2
3
0
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
+
450
3,3
225
210
150
918
-
-
-
-
-
-
-
1
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
+
2016
0,142
1008
9,73
1672
643
-
1116
0,06
558
23,6
372
51
2
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
+
3582
4,85
1791
15,3
1194
18,6
-
2682
1,45
1341
11,4
894
77,8
3
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
f [kHz]
Uwy [mV]
+
5148
1,5
2574
44,8
1716


(…)

… w.cz. z sygnałem innej częstotliwości, który jest wytwarzany przez układ generatora lokalnego, tzw. heterodynę. Mieszanie częstotliwości jest przeprowadzane w elemencie o charakterystyce nieliniowej. W wyniku tej operacji powstaje sygnał odkształcony, który oprócz składowych o częstotliwości w.cz. i częstotliwości heterodyny ( oraz ich wielokrotność) zawiera także składowe o częstotliwościach będących ich sumą i różnicą.
Analizując wyniki pomiaru (dla stałej k i zmiennego m) zamieszczone w tabeli nr 1 zauważamy, iż im mniejsza częstotliwość tym wartość napięcia na wyjściu rośnie. Na przykład dla k=0 i m=1 częstotliwość f=450 kHz i napięcie wyjściowe Uwy=3,3 mV a dla k=0 i m=3 częstotliwość f=150 kHz i napięcie wyjściowe Uwy=918 mV.
Zadaniem automatycznej regulacji wzmocnienia jest utrzymanie możliwie stałej mocy wyjściowej odbiornika przy zmianach poziomu sygnału wejściowego. Charakterystyka ARW służy do oceny skuteczności działania automatycznej regulacji wzmocnienia. Przedstawia ona zależność mocy wyjściowej odbiornika do poziomu sygnału wejściowego przy stałej głębokości modulacji ( w naszym ćwiczeniu głębokość modulacji wynosiła 30%). Wykres tej zależności został dołączony do sprawozdania…
