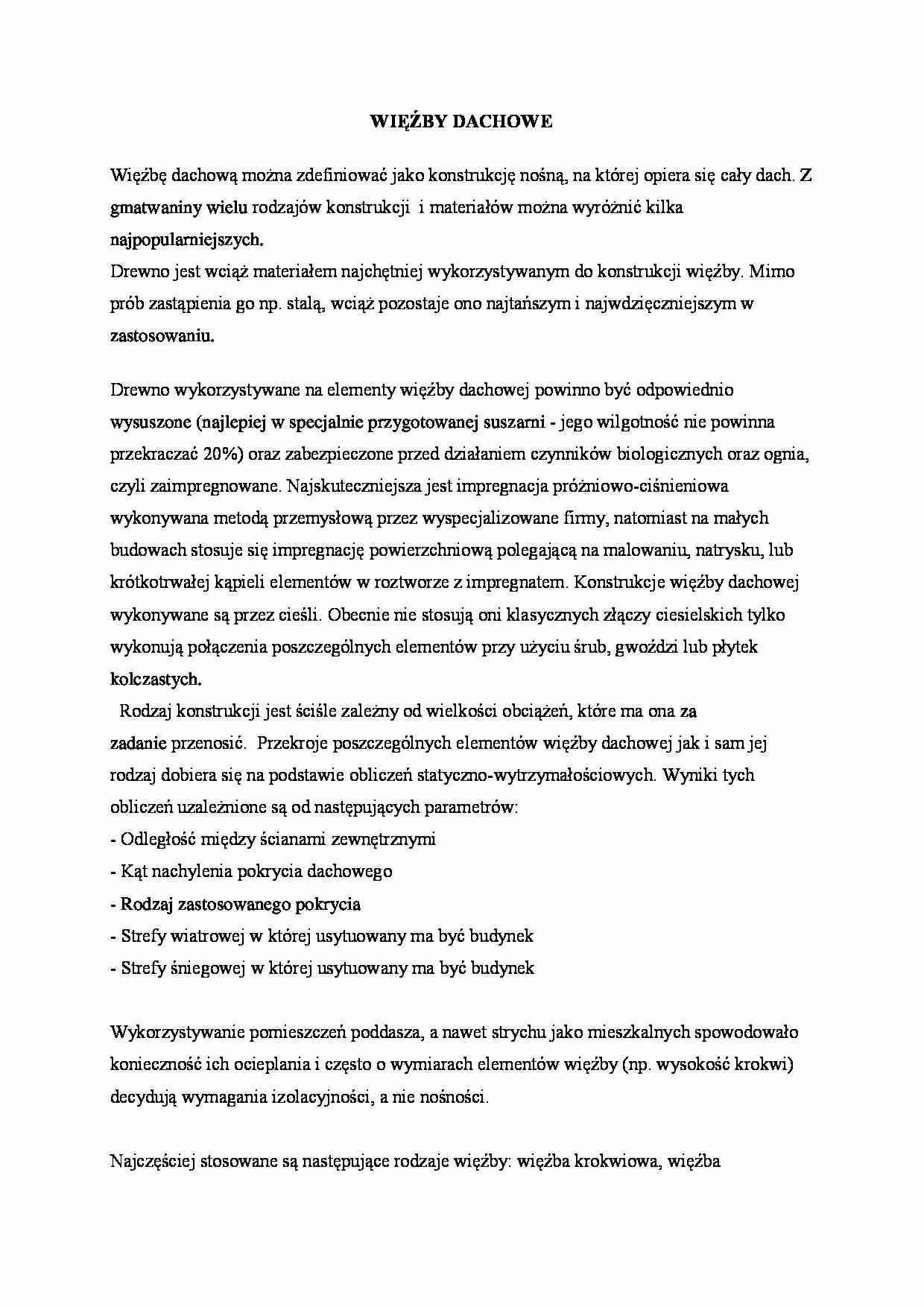

WIĘŹBY DACHOWE
Więźbę dachową można zdefiniować jako konstrukcję nośną, na której opiera się cały dach. Z
gmatwaniny wielu rodzajów konstrukcji i materiałów można wyróżnić kilka
najpopularniejszych.
Drewno jest wciąż materiałem najchętniej wykorzystywanym do konstrukcji więźby. Mimo
prób zastąpienia go np. stalą, wciąż pozostaje ono najtańszym i najwdzięczniejszym w
zastosowaniu.
Drewno wykorzystywane na elementy więźby dachowej powinno być odpowiednio
wysuszone (najlepiej w specjalnie przygotowanej suszarni - jego wilgotność nie powinna
przekraczać 20%) oraz zabezpieczone przed działaniem czynników biologicznych oraz ognia,
czyli zaimpregnowane. Najskuteczniejsza jest impregnacja próżniowo-ciśnieniowa
wykonywana metodą przemysłową przez wyspecjalizowane firmy, natomiast na małych
budowach stosuje się impregnację powierzchniową polegającą na malowaniu, natrysku, lub
krótkotrwałej kąpieli elementów w roztworze z impregnatem. Konstrukcje więźby dachowej
wykonywane są przez cieśli. Obecnie nie stosują oni klasycznych złączy ciesielskich tylko
wykonują połączenia poszczególnych elementów przy użyciu śrub, gwoździ lub płytek
kolczastych.
Rodzaj konstrukcji jest ściśle zależny od wielkości obciążeń, które ma ona za
zadanie przenosić. Przekroje poszczególnych elementów więźby dachowej jak i sam jej
rodzaj dobiera się na podstawie obliczeń statyczno-wytrzymałościowych. Wyniki tych
obliczeń uzależnione są od następujących parametrów:
- Odległość między ścianami zewnętrznymi
- Kąt nachylenia pokrycia dachowego
- Rodzaj zastosowanego pokrycia
- Strefy wiatrowej w której usytuowany ma być budynek
- Strefy śniegowej w której usytuowany ma być budynek
Wykorzystywanie pomieszczeń poddasza, a nawet strychu jako mieszkalnych spowodowało
konieczność ich ocieplania i często o wymiarach elementów więźby (np. wysokość krokwi)
decydują wymagania izolacyjności, a nie nośności.
Najczęściej stosowane są następujące rodzaje więźby: więźba krokwiowa, więźba
krokwiowo-jętkowa, więźba krokwiowo-kleszczowa.
Więźba krokwiowa - jest to najprostsza konstrukcja dachowa stosowana gdy rozpiętość
między zewnętrznymi ścianami nośnymi nie przekracza 7,0 m.
Podstawowym elementem nośnym jest para krokwi, połączonych ze sobą w kalenicy o
długości 4,5 - 6,0 m, rozstawionych w odstępach od 80 do 120 cm.
Ich dolne końce mogą być mocowane:
do poziomej belki ściągowej stanowiącej jednocześnie konstrukcję nośną stropu do murłat
ułożonych na stropie lub na wierzchu ścian kolankowych.
Przy tego typu konstrukcji dachowej zarówno mocowanie krokwi do murłat, jak i murłat do
konstrukcji budynku musi być bardzo solidnie wykonane ponieważ od solidności tych
połączeń zależy stabilność i bezpieczeństwo dachu.
Więźba krokwiowo-jętkowa stosowana jest tam gdzie rozpiętość między ścianami
zewnętrznymi jest większa niż 7,0 m, stosowanie więźb krokwiowych przestaje być
ekonomiczne dlatego że dla zapewnienia odpowiedniej sztywności konstrukcji więźby
należałoby stosować krokwie o bardzo dużych przekrojach. ... zobacz całą notatkę
