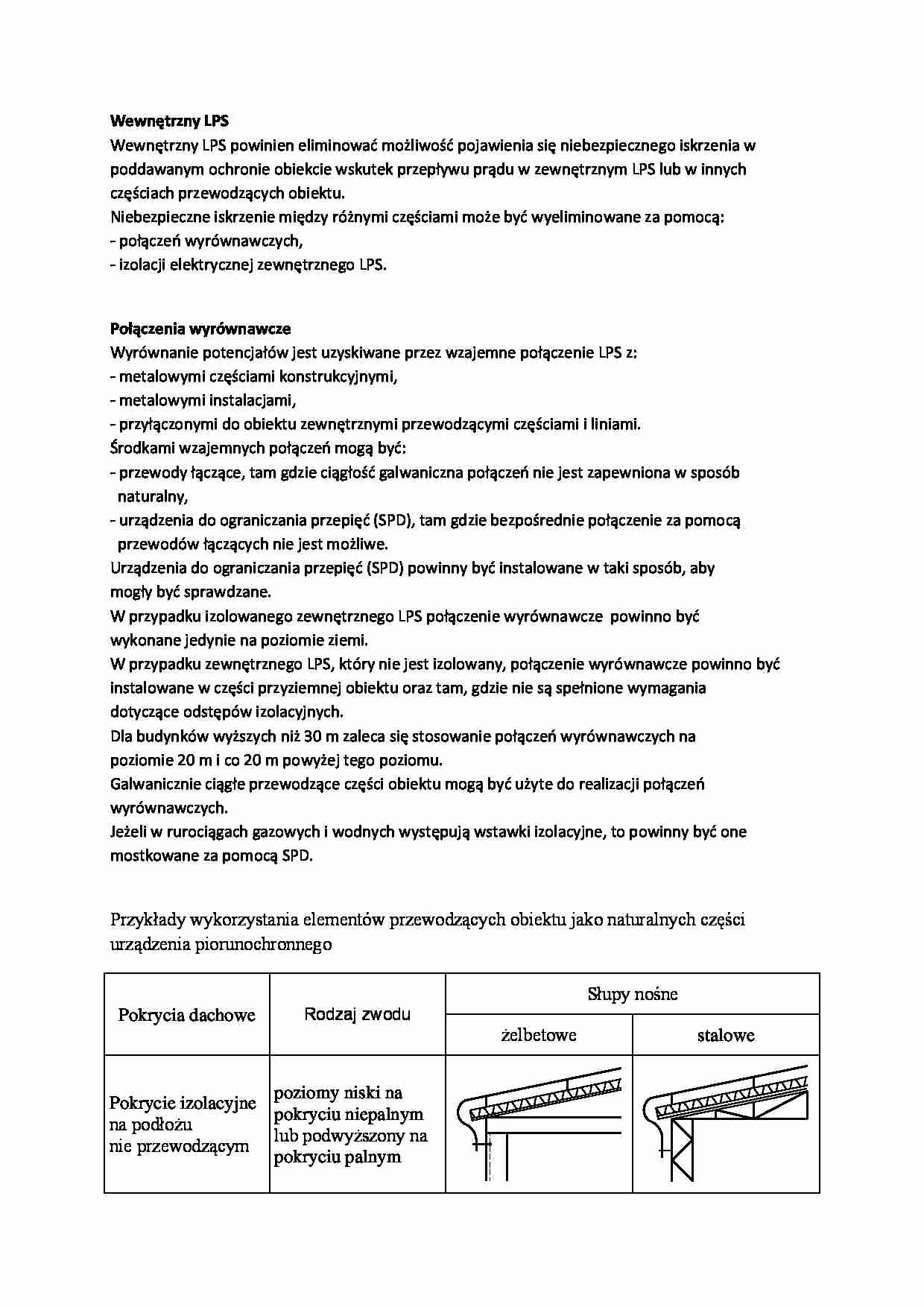

Wewnętrzny LPS Wewnętrzny LPS powinien eliminować możliwość pojawienia się niebezpiecznego iskrzenia w poddawanym ochronie obiekcie wskutek przepływu prądu w zewnętrznym LPS lub w innych częściach przewodzących obiektu. Niebezpieczne iskrzenie między różnymi częściami może być wyeliminowane za pomocą: - połączeń wyrównawczych, - izolacji elektrycznej zewnętrznego LPS. Połączenia wyrównawcze Wyrównanie potencjałów jest uzyskiwane przez wzajemne połączenie LPS z: - metalowymi częściami konstrukcyjnymi, - metalowymi instalacjami, - przyłączonymi do obiektu zewnętrznymi przewodzącymi częściami i liniami. Środkami wzajemnych połączeń mogą być: - przewody łączące, tam gdzie ciągłość galwaniczna połączeń nie jest zapewniona w sposób naturalny, - urządzenia do ograniczania przepięć (SPD), tam gdzie bezpośrednie połączenie za pomocą przewodów łączących nie jest możliwe. Urządzenia do ograniczania przepięć (SPD) powinny być instalowane w taki sposób, aby mogły być sprawdzane. W przypadku izolowanego zewnętrznego LPS połączenie wyrównawcze powinno być wykonane jedynie na poziomie ziemi. W przypadku zewnętrznego LPS, który nie jest izolowany, połączenie wyrównawcze powinno być instalowane w części przyziemnej obiektu oraz tam, gdzie nie są spełnione wymagania dotyczące odstępów izolacyjnych. Dla budynków wyższych niż 30 m zaleca się stosowanie połączeń wyrównawczych na poziomie 20 m i co 20 m powyżej tego poziomu. Galwanicznie ciągłe przewodzące części obiektu mogą być użyte do realizacji połączeń wyrównawczych. Jeżeli w rurociągach gazowych i wodnych występują wstawki izolacyjne, to powinny być one mostkowane za pomocą SPD. Przykłady wykorzystania elementów przewodzących obiektu jako naturalnych części urządzenia piorunochronnego
Pokrycia dachowe
Rodzaj zwodu
Słupy nośne
żelbetowe
stalowe
Pokrycie izolacyjne na podłożu nie przewodzącym
poziomy niski na pokryciu niepalnym lub podwyższony na pokryciu palnym
Izolacja cieplna niepalna na blasze wewnętrznej
wykorzystana blacha wewnętrzna
Izolacja niepalna na płycie żelbetowej (przy dachach wylewanych)
wykorzystane zbrojenie płyty żelbetowej
Blacha zewnętrzna na dachu nie przewodzącym z izolacją niepalną lub trudno zapalną wykorzystana blacha zewnętrzna
Izolacja niepalna lub trudno zapalna między blachą zewnętrzną a wewnętrzną
wykorzystana blacha zewnętrzna (połączona z wewnętrzną)
