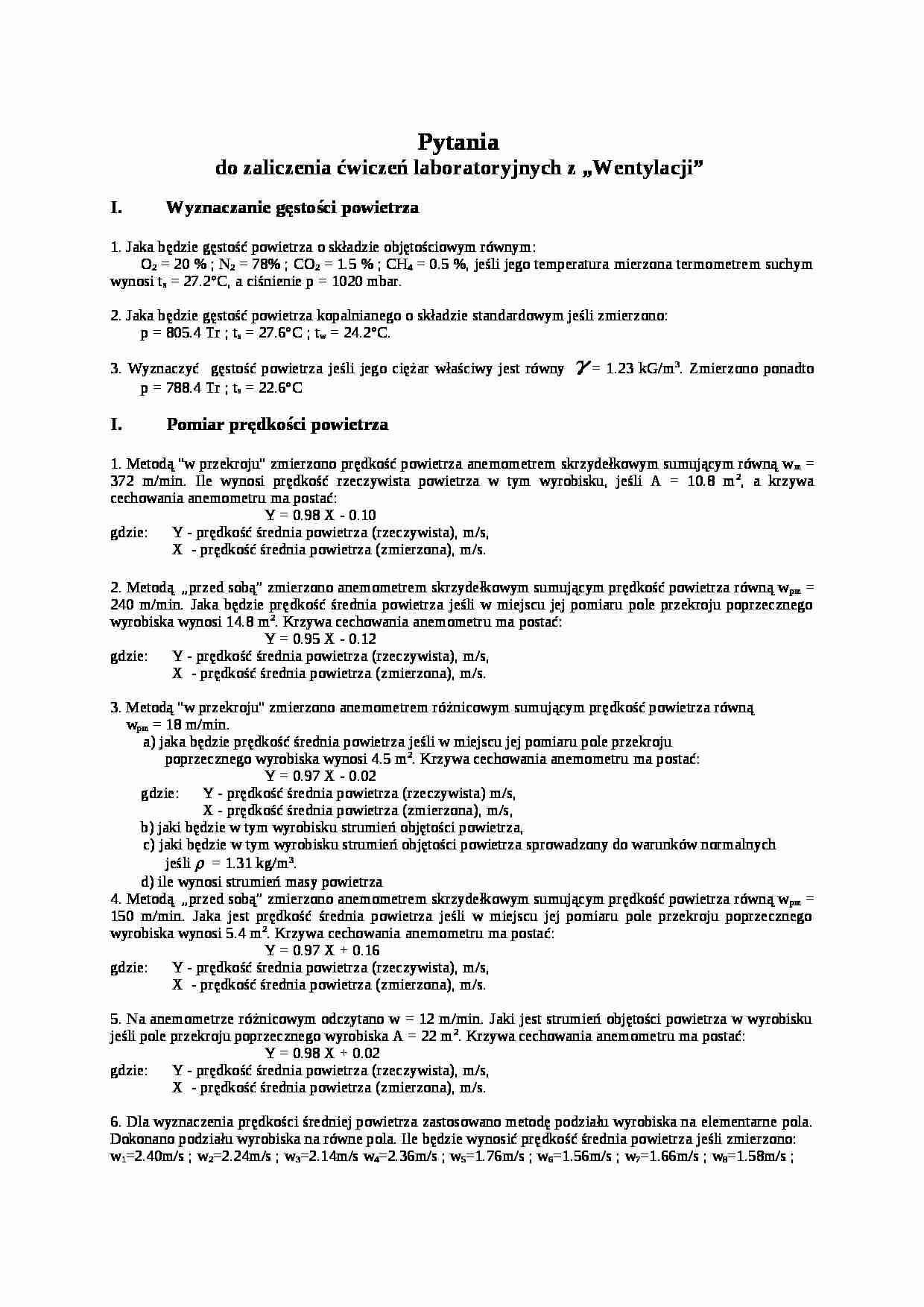

Pytania do zaliczenia ćwiczeń laboratoryjnych z „Wentylacji” Wyznaczanie gęstości powietrza
1. Jaka będzie gęstość powietrza o składzie objętościowym równym:
O2 = 20 % ; N2 = 78% ; CO2 = 1.5 % ; CH4 = 0.5 %, jeśli jego temperatura mierzona termometrem suchym wynosi ts = 27.2°C, a ciśnienie p = 1020 mbar.
2. Jaka będzie gęstość powietrza kopalnianego o składzie standardowym jeśli zmierzono: p = 805.4 Tr ; ts = 27.6°C ; tw = 24.2°C.
3. Wyznaczyć gęstość powietrza jeśli jego ciężar właściwy jest równy = 1.23 kG/m3. Zmierzono ponadto p = 788.4 Tr ; ts = 22.6°C
Pomiar prędkości powietrza
1. Metodą "w przekroju" zmierzono prędkość powietrza anemometrem skrzydełkowym sumującym równą wm = 372 m/min. Ile wynosi prędkość rzeczywista powietrza w tym wyrobisku, jeśli A = 10.8 m2, a krzywa cechowania anemometru ma postać:
Y = 0.98 X - 0.10
gdzie: Y - prędkość średnia powietrza (rzeczywista), m/s,
X - prędkość średnia powietrza (zmierzona), m/s. 2. Metodą „przed sobą” zmierzono anemometrem skrzydełkowym sumującym prędkość powietrza równą wpm = 240 m/min. Jaka będzie prędkość średnia powietrza jeśli w miejscu jej pomiaru pole przekroju poprzecznego wyrobiska wynosi 14.8 m2. Krzywa cechowania anemometru ma postać:
Y = 0.95 X - 0.12
gdzie: Y - prędkość średnia powietrza (rzeczywista), m/s,
X - prędkość średnia powietrza (zmierzona), m/s.
3. Metodą "w przekroju" zmierzono anemometrem różnicowym sumującym prędkość powietrza równą wpm = 18 m/min. a) jaka będzie prędkość średnia powietrza jeśli w miejscu jej pomiaru pole przekroju poprzecznego wyrobiska wynosi 4.5 m2. Krzywa cechowania anemometru ma postać:
Y = 0.97 X - 0.02
gdzie: Y - prędkość średnia powietrza (rzeczywista) m/s, X - prędkość średnia powietrza (zmierzona), m/s,
b) jaki będzie w tym wyrobisku strumień objętości powietrza,
c) jaki będzie w tym wyrobisku strumień objętości powietrza sprowadzony do warunków normalnych jeśli ρ = 1.31 kg/m3.
d) ile wynosi strumień masy powietrza
4. Metodą „przed sobą” zmierzono anemometrem skrzydełkowym sumującym prędkość powietrza równą wpm = 150 m/min. Jaka jest prędkość średnia powietrza jeśli w miejscu jej pomiaru pole przekroju poprzecznego wyrobiska wynosi 5.4 m2. Krzywa cechowania anemometru ma postać:
Y = 0.97 X + 0.16
gdzie: Y - prędkość średnia powietrza (rzeczywista), m/s,
(…)
…. Otrzymane czasy wynoszą:
pod prąd t1 = 0.028645 s,
z prądem t2 = 0.029269 s.
Prędkość rozchodzenia dźwięku w powietrzu . Wyznaczyć jaka jest prędkość powietrza w tym wyrobisku, jeśli jego temperatura na termometrze suchym wynosi ts = 22.4°C, a stała gazowa tego powietrza jest równa R = 288.3 J/(kgK).
10. Do pomiaru prędkości powietrza w kanale wentylacyjnym zamontowano rurkę Prandtla w punkcie przekroju…
