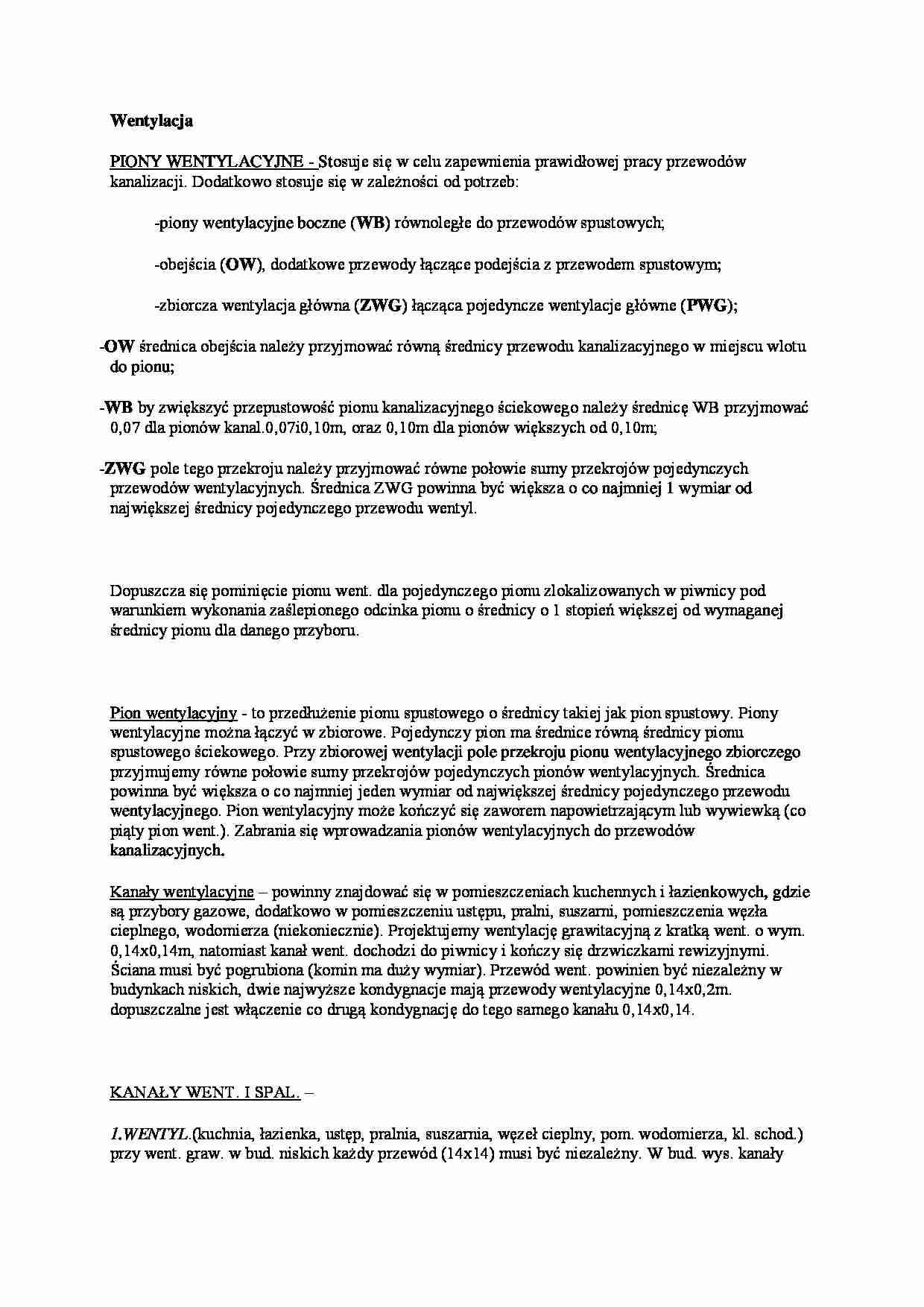

Wentylacja - strona 1 Wentylacja - strona 2

Fragment notatki:

Wentylacja   PIONY WENTYLACYJNE - Stosuje się w celu zapewnienia prawidłowej pracy przewodów  kanalizacji. Dodatkowo stosuje się w zależności od potrzeb:    -piony wentylacyjne boczne ( WB ) równoległe do przewodów spustowych;    -obejścia ( OW ), dodatkowe przewody łączące podejścia z przewodem spustowym;    -zbiorcza wentylacja główna ( ZWG ) łącząca pojedyncze wentylacje główne ( PWG );    - OW  średnica obejścia należy przyjmować równą średnicy przewodu kanalizacyjnego w miejscu wlotu  do pionu;    - WB  by zwiększyć przepustowość pionu kanalizacyjnego ściekowego należy średnicę WB przyjmować  0,07 dla pionów kanal.0,07i0,10m, oraz 0,10m dla pionów większych od 0,10m;    - ZWG  pole tego przekroju należy przyjmować równe połowie sumy przekrojów pojedynczych  przewodów wentylacyjnych. Średnica ZWG powinna być większa o co najmniej 1 wymiar od  największej średnicy pojedynczego przewodu wentyl.      Dopuszcza się pominięcie pionu went. dla pojedynczego pionu zlokalizowanych w piwnicy pod  warunkiem wykonania zaślepionego odcinka pionu o średnicy o 1 stopień większej od wymaganej  średnicy pionu dla danego przyboru.    Pion wentylacyjny - to przedłużenie pionu spustowego o średnicy takiej jak pion spustowy. Piony  wentylacyjne można łączyć w zbiorowe. Pojedynczy pion ma średnice równą średnicy pionu  spustowego ściekowego. Przy zbiorowej wentylacji pole przekroju pionu wentylacyjnego zbiorczego  przyjmujemy równe połowie sumy przekrojów pojedynczych pionów wentylacyjnych. Średnica  powinna być większa o co najmniej jeden wymiar od największej średnicy pojedynczego przewodu  wentylacyjnego. Pion wentylacyjny może kończyć się zaworem napowietrzającym lub wywiewką (co  piąty pion went.). Zabrania się wprowadzania pionów wentylacyjnych do przewodów  kanalizacyjnych.  Kanały wentylacyjne – powinny znajdować się w pomieszczeniach kuchennych i łazienkowych, gdzie  są przybory gazowe, dodatkowo w pomieszczeniu ustępu, pralni, suszarni, pomieszczenia węzła  cieplnego, wodomierza (niekoniecznie). Projektujemy wentylację grawitacyjną z kratką went. o wym.  0,14x0,14m, natomiast kanał went. dochodzi do piwnicy i kończy się drzwiczkami rewizyjnymi.  Ściana musi być pogrubiona (komin ma duży wymiar). Przewód went. powinien być niezależny w  budynkach niskich, dwie najwyższe kondygnacje mają przewody wentylacyjne 0,14x0,2m.  dopuszczalne jest włączenie co drugą kondygnację do tego samego kanału 0,14x0,14.     KANAŁY WENT. I SPAL. –   1.WENTYL .(kuchnia, łazienka, ustęp, pralnia, suszarnia, węzeł cieplny, pom. wodomierza, kl. schod.)

(…)

…) nad podgrzewaczem min. 22 cm (każdy podgrzewacz oddzielny przewód)
Odcinek poziomy-łączna długość rury spalinowej (spadek 5%) max. 2 m

... zobacz całą notatkę
