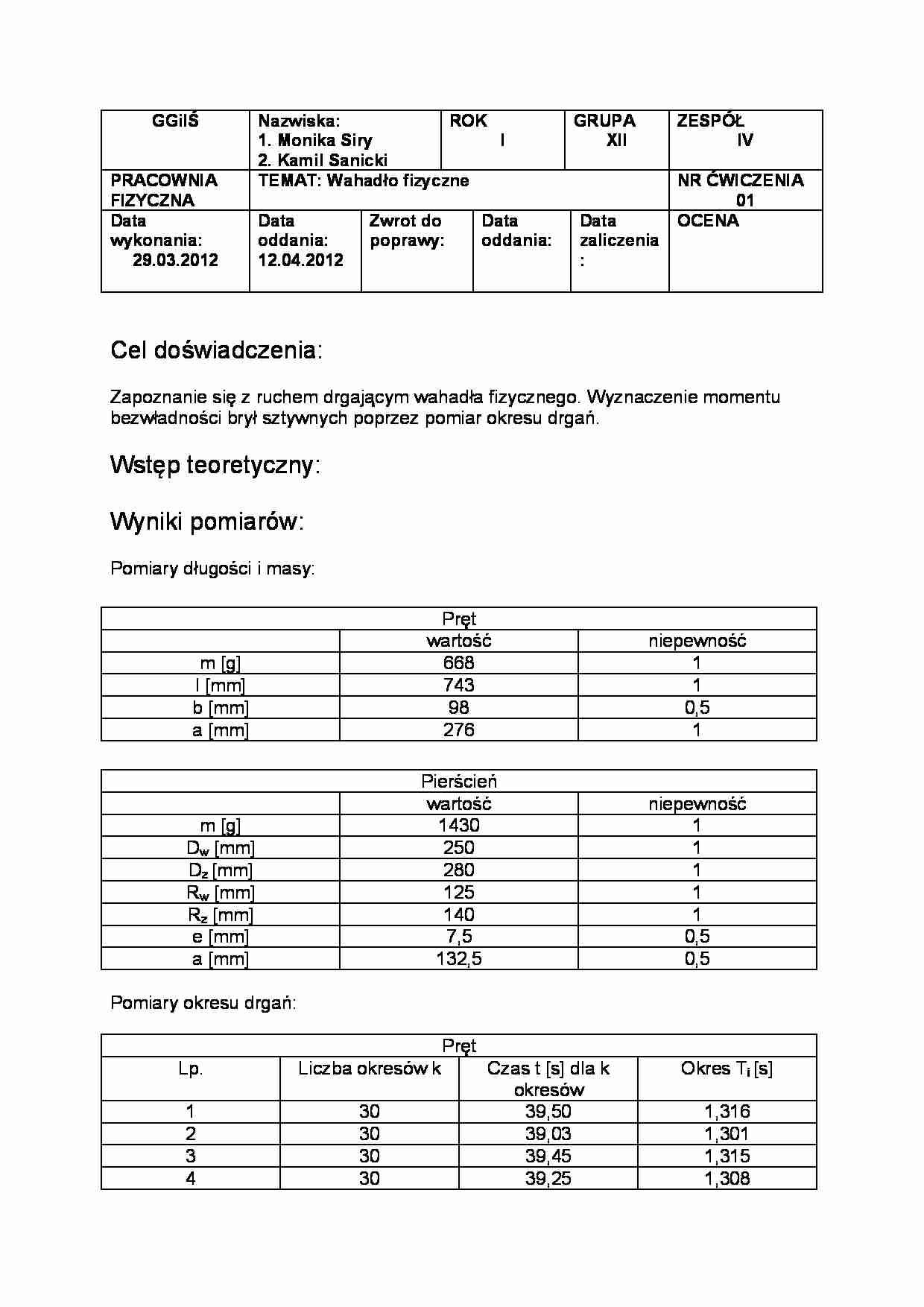

Wahadło fizyczne - sprawozdanie

GGiIŚ Nazwiska: 1. Monika Siry 2. Kamil Sanicki ROK I GRUPA XII ZESPÓŁ IV PRACOWNIA FIZYCZNA TEMAT: Wahadło fizyczne NR ĆWICZENIA 01 Data wykonania: 29.03.2012 Data oddania: 12.04.2012 Zwrot do poprawy: Data oddania: Data zaliczenia: OCENA Cel doświadczenia:
Zapoznanie się z ruchem drgającym wahadła fizycznego. Wyznaczenie momentu bezwładności brył sztywnych poprzez pomiar okresu drgań.
Wstęp teoretyczny:
Wyniki pomiarów:
Pomiary długości i masy:
Pręt
wartość
niepewność
m [g]
668
1
l [mm]
743
1
b [mm]
98
0,5
a [mm]
276
1
Pierścień
wartość
niepewność
m [g]
1430
1
D w [mm]
250
1
D z [mm]
280
1
R w [mm]
125
1
R z [mm]
140
1
e [mm]
7,5
0,5
a [mm]
132,5
0,5
Pomiary okresu drgań:
Pręt
Lp.
Liczba okresów k
Czas t [s] dla k okresów
Okres T i [s]
1
30
39,50
1,316
2
30
39,03
1,301
3
30
39,45
1,315
4
30
39,25
1,308
5
30
39,21
1,307
6
30
39,31
1,301
7
30
39,31
1,310
8
30
39,34
1,311
9
30
39,25
1,308
10
30
39,05
1,302
Wartość średnia okresu T : 1,308
Pierścień
Lp.
Liczba okresów k
Czas t [s] dla k okresów
Okres T i [s]
1
30
30,94
1,031
2
30
30,32
1,011
3
30
30,81
1,027
4
30
30,60
1,020
5
30
30,41
1,014
6
30
30,44
1,015
7
30
30,46
1,015
8
30
30,52
1,017

(…)

… T : 1,018
Opracowanie wyników pomiarowych:
Obliczenia dla pręta:
Obliczenie niepewności okresu drgań µ(T):
Obliczenie momentu bezwładności Io względem rzeczywistej osi obrotu
Obliczenie momentu bezwładności Is względem osi przechodzącej przez środek masy, korzystając z twierdzenia Steinera
Obliczenie momentu bezwładności Is(geom) względem osi przechodzącej przez środek masy, na podstawie masy i wymiarów geometrycznych
Obliczenie niepewności µ(Io)
Z tego Obliczenie niepewności µ(Is)
Obliczenie niepewności µ(Is(geom)
Z tego Obliczenia dla pierścienia
Obliczenie niepewności okresu drgań µ(T):
Obliczenie momentu bezwładności Io względem rzeczywistej osi obrotu
Obliczenie momentu bezwładności Is względem osi przechodzącej przez środek masy, korzystając z twierdzenia Steinera
Obliczenie momentu…
…
GGiIŚ
Nazwiska:
1. Monika Siry
2. Kamil Sanicki
ROK
I
GRUPA
XII
ZESPÓŁ
IV
PRACOWNIA FIZYCZNA TEMAT: Wahadło fizyczne
NR ĆWICZENIA
01
Data wykonania:
29.03.2012
Data oddania:
12.04.2012
Zwrot do poprawy:
Data oddania:
Data zaliczenia:
OCENA
Cel doświadczenia:
Zapoznanie się z ruchem drgającym wahadła fizycznego. Wyznaczenie momentu bezwładności brył sztywnych poprzez pomiar okresu drgań.
Wstęp…
