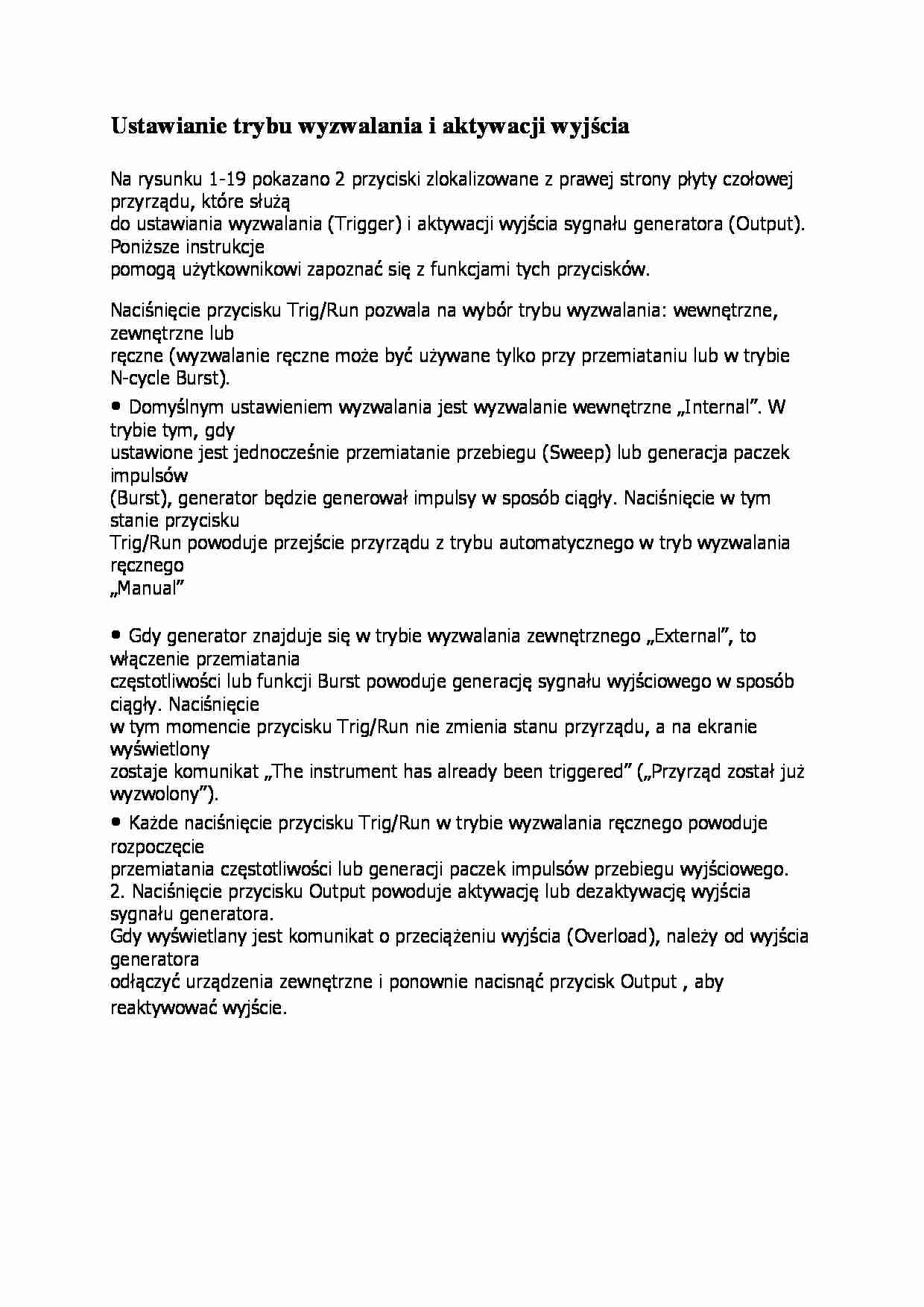

Ustawianie trybu wyzwalania i aktywacji wyjścia
Na rysunku 1-19 pokazano 2 przyciski zlokalizowane z prawej strony płyty czołowej przyrządu, które służą
do ustawiania wyzwalania (Trigger) i aktywacji wyjścia sygnału generatora (Output). Poniższe instrukcje
pomogą użytkownikowi zapoznać się z funkcjami tych przycisków.
Naciśnięcie przycisku Trig/Run pozwala na wybór trybu wyzwalania: wewnętrzne, zewnętrzne lub
ręczne (wyzwalanie ręczne może być używane tylko przy przemiataniu lub w trybie N-cycle Burst).
• Domyślnym ustawieniem wyzwalania jest wyzwalanie wewnętrzne „Internal”. W trybie tym, gdy
ustawione jest jednocześnie przemiatanie przebiegu (Sweep) lub generacja paczek impulsów
(Burst), generator będzie generował impulsy w sposób ciągły. Naciśnięcie w tym stanie przycisku
Trig/Run powoduje przejście przyrządu z trybu automatycznego w tryb wyzwalania ręcznego
„Manual”
• Gdy generator znajduje się w trybie wyzwalania zewnętrznego „External”, to włączenie przemiatania
częstotliwości lub funkcji Burst powoduje generację sygnału wyjściowego w sposób ciągły. Naciśnięcie
w tym momencie przycisku Trig/Run nie zmienia stanu przyrządu, a na ekranie wyświetlony
zostaje komunikat „The instrument has already been triggered” („Przyrząd został już
wyzwolony”).
• Każde naciśnięcie przycisku Trig/Run w trybie wyzwalania ręcznego powoduje rozpoczęcie
przemiatania częstotliwości lub generacji paczek impulsów przebiegu wyjściowego.
2. Naciśnięcie przycisku Output powoduje aktywację lub dezaktywację wyjścia sygnału generatora.
Gdy wyświetlany jest komunikat o przeciążeniu wyjścia (Overload), należy od wyjścia generatora
odłączyć urządzenia zewnętrzne i ponownie nacisnąć przycisk Output , aby reaktywować wyjście.
