Fragment notatki:

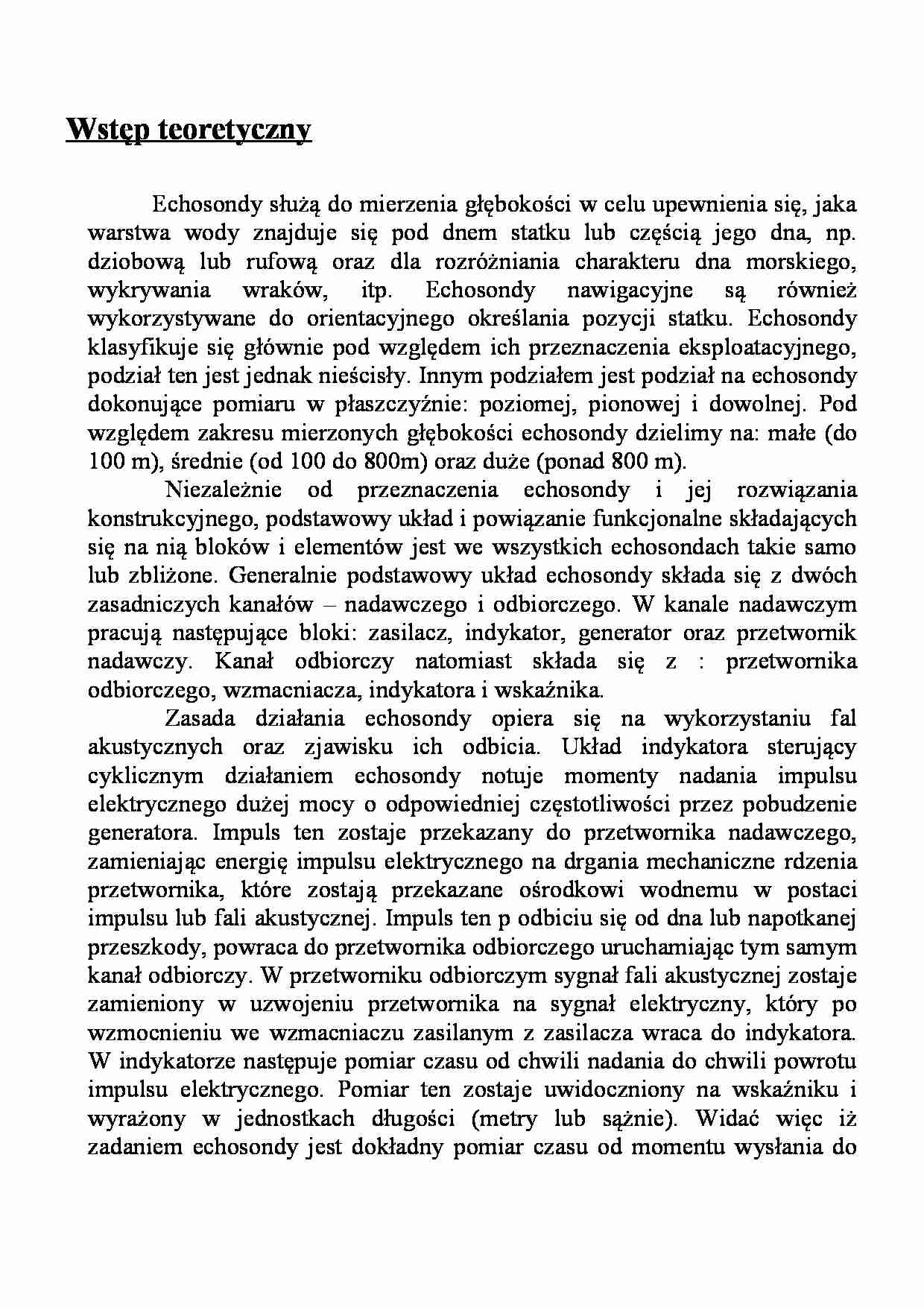

Wstęp teoretyczny          Echosondy służą do mierzenia głębokości w celu upewnienia się, jaka  warstwa   wody   znajduje   się   pod   dnem   statku   lub   częścią   jego   dna,   np.  dziobową   lub   rufową   oraz   dla   rozróżniania   charakteru   dna   morskiego,  wykrywania   wraków,   itp.   Echosondy   nawigacyjne   są   również  wykorzystywane   do   orientacyjnego   określania   pozycji   statku.   Echosondy  klasyfikuje się głównie pod względem ich przeznaczenia eksploatacyjnego,  podział ten jest jednak nieścisły. Innym podziałem jest podział na echosondy  dokonujące pomiaru w płaszczyźnie: poziomej, pionowej i dowolnej. Pod  względem zakresu mierzonych głębokości echosondy dzielimy na: małe (do  100 m), średnie (od 100 do 800m) oraz duże (ponad 800 m). Niezależnie   od   przeznaczenia   echosondy   i   jej   rozwiązania  konstrukcyjnego, podstawowy układ i powiązanie funkcjonalne składających  się na nią bloków i elementów jest we wszystkich echosondach takie samo  lub zbliżone. Generalnie podstawowy układ echosondy składa się z dwóch  zasadniczych kanałów – nadawczego i odbiorczego. W kanale nadawczym  pracują następujące bloki: zasilacz,  indykator, generator oraz  przetwornik  nadawczy.   Kanał   odbiorczy   natomiast   składa   się   z   :   przetwornika  odbiorczego, wzmacniacza, indykatora i wskaźnika. Zasada   działania   echosondy   opiera   się   na   wykorzystaniu   fal  akustycznych   oraz   zjawisku   ich   odbicia.   Układ   indykatora   sterujący  cyklicznym   działaniem   echosondy   notuje   momenty   nadania   impulsu  elektrycznego dużej mocy o odpowiedniej częstotliwości przez pobudzenie  generatora.   Impuls   ten   zostaje   przekazany   do   przetwornika   nadawczego,  zamieniając energię impulsu elektrycznego na drgania mechaniczne rdzenia  przetwornika,   które   zostają   przekazane   ośrodkowi   wodnemu   w   postaci  impulsu lub fali akustycznej. Impuls ten p odbiciu się od dna lub napotkanej  przeszkody, powraca do przetwornika odbiorczego uruchamiając tym samym  kanał odbiorczy. W przetworniku odbiorczym sygnał fali akustycznej zostaje  zamieniony   w   uzwojeniu   przetwornika   na   sygnał   elektryczny,   który   po  wzmocnieniu we wzmacniaczu zasilanym z zasilacza wraca do indykatora.  W indykatorze następuje pomiar czasu od chwili nadania do chwili powrotu  impulsu   elektrycznego.   Pomiar   ten   zostaje   uwidoczniony   na   wskaźniku   i

(…)

… z zasilacza wraca do indykatora.
W indykatorze następuje pomiar czasu od chwili nadania do chwili powrotu
impulsu elektrycznego. Pomiar ten zostaje uwidoczniony na wskaźniku i
wyrażony w jednostkach długości (metry lub sążnie). Widać więc iż
zadaniem echosondy jest dokładny pomiar czasu od momentu wysłania do
momentu powrotu impulsu elektrycznego. Echosonda nawigacyjna ma jeden
zasięg, kilka zakresów i nieskończoną ilość podzakresów.
Przebieg ćwiczenia
Wykonywane ćwiczenie składało się z dwóch części – praca z
symulatorem i praca z przetwornikiem pomiarowym.
Ćwiczenie rozpoczęliśmy od pacy z symulatorem. Po włączeniu zasilania
symulatora i sprzężeniu go z echosondą za pomocą przycisków
umieszczonych pod ekranem echosondy wybieraliśmy odpowiedni zakres
pomiarowy oraz poziom wzmocnienia sygnału. Oddzielenie…
... zobacz całą notatkę
