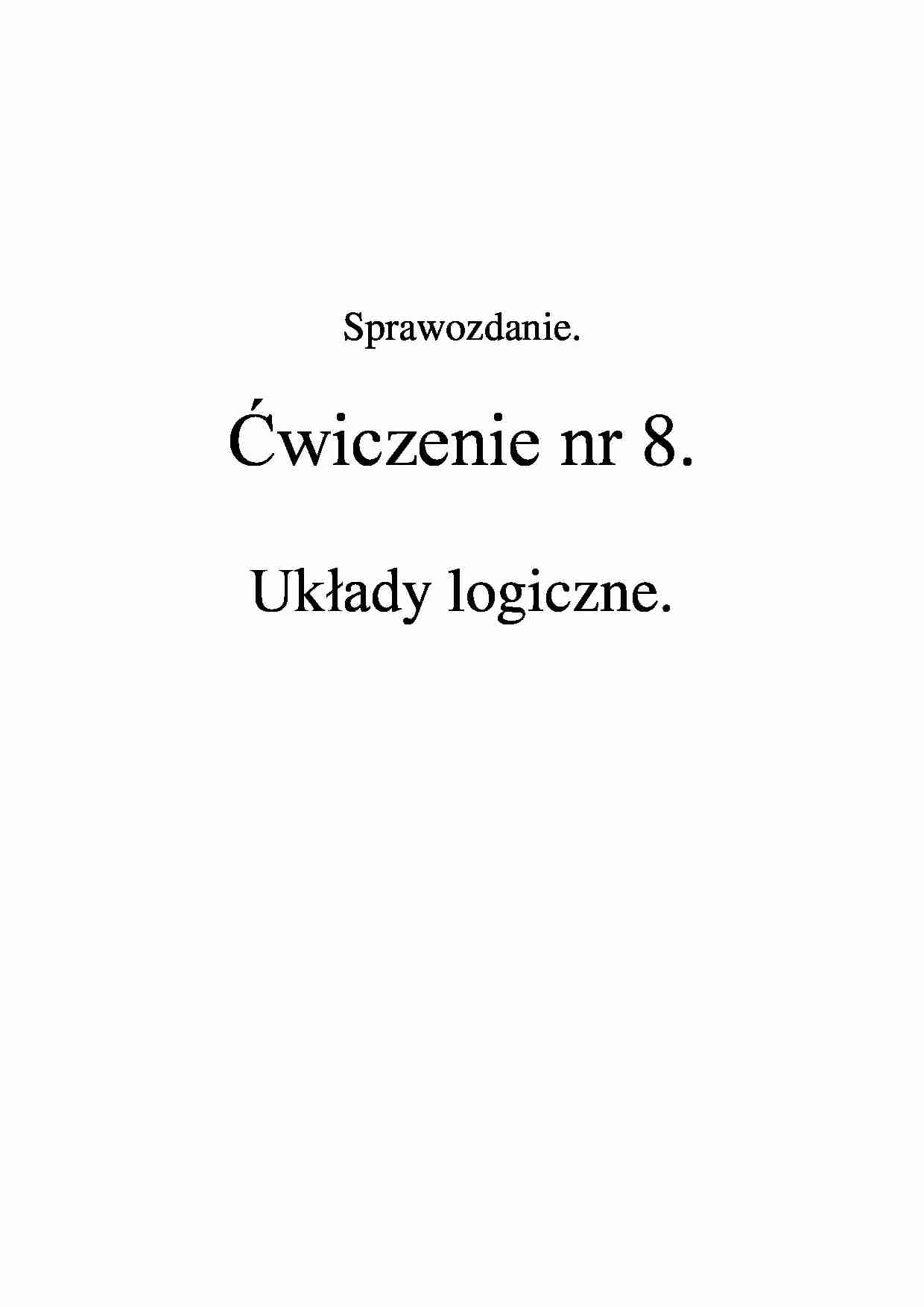

Układy logiczne- ćwiczenie nr 8 - strona 1

Fragment notatki:

Sprawozdanie.
Ćwiczenie nr 8.
Układy logiczne.
Cel ćwiczenia.
Zapoznanie Se z elementarnymi funkcjami logicznymi i układami realizującymi te funkcje, powszechnie stosowanymi w technice cyfrowej.
Lista i opis przyrządów.
Zastaw elementów logicznych UNILOG-2
Woltomierz napięcia stałego (zakres 10 V)
Oscyloskop dwukanałowy
Omówienie pomiarów.
Funkcja logiczna NOT (negacja).
WE
WY
U
a
y
[V]
1
0
0,065
0
1
3,549
Pomiar ten pozwolił ustalić jakie napięcie odpowiada 0 lub 1 logicznej. Funkcja logiczna NOT odpowiada układowi z jednym wejściem „a” oraz wyjściem „y”.
Funkcja logiczna NOR (zanegowana suma).
Funkcja NOR to zanegowana suma. Znając tablice stanów dla funkcji OR łatwo określić stany logiczne funkcji NOR. Podłączony prawidłowo układ z dwoma wejściami (a, b) i wyjściem (y) potwierdził te stany, Obserwacja diod i wskazań woltomierza pozwoliły ustalić jakie napięcia odpowiadają 1 logicznej dla układu NOR a jakie 0 logicznemu,
Funkcja logiczna NAND (zanegowanie iloczynu).
Bramka NAND posiada dwa wejścia (a, b) i wyjście (y). Podobnie jak dla bramki NOR zbudowany układ pozwolił potwierdzić wartości logiczne z tablicy stanów dla funkcji NAND oraz jednocześnie mogliśmy odczytać napięcia odpowiadające stanom logicznym prawda (1) i fałsz (0).
Przy projektowaniu układów logicznych istotne znaczenie mają prawa de Morgana. W kolejnych próbach z pomocą bramek NAND i w oparciu o prawa budowaliśmy bardziej skomplikowane układy.
Bramka NOT z wykorzystaniem NAND.
Obserwując tablicę stanów NAND zauważyliśmy, że zawiera ona w sobie funkcje negacji. Aby wyodrębnić tę funkcje należało sprężyć ze sobą wejścia „a” i „b”, tak aby ustawiając na wejściu 1 lub 0 oba miały tę sama wartość logiczną.
Ten jeszcze dość prosty układ pozwolił potwierdzić słuszność prawa de Morgana


(…)

… NAND i prawa : .
Ustawiając na wejściach odpowiednie wartości logiczne obserwowaliśmy jakie wartości logiczne otrzymujemy na wyjściu. Tak jak w innych pomiarach dla 1 logicznej otrzymywaliśmy napięcie zdecydowanie większe niż to odpowiadające 0 logicznemu.
Wnioski.
W zestawie przyrządów został wymieniony jeszcze oscyloskop. Na jego ekranie można było obserwować graficzny zapis napięcia prądu stałego
