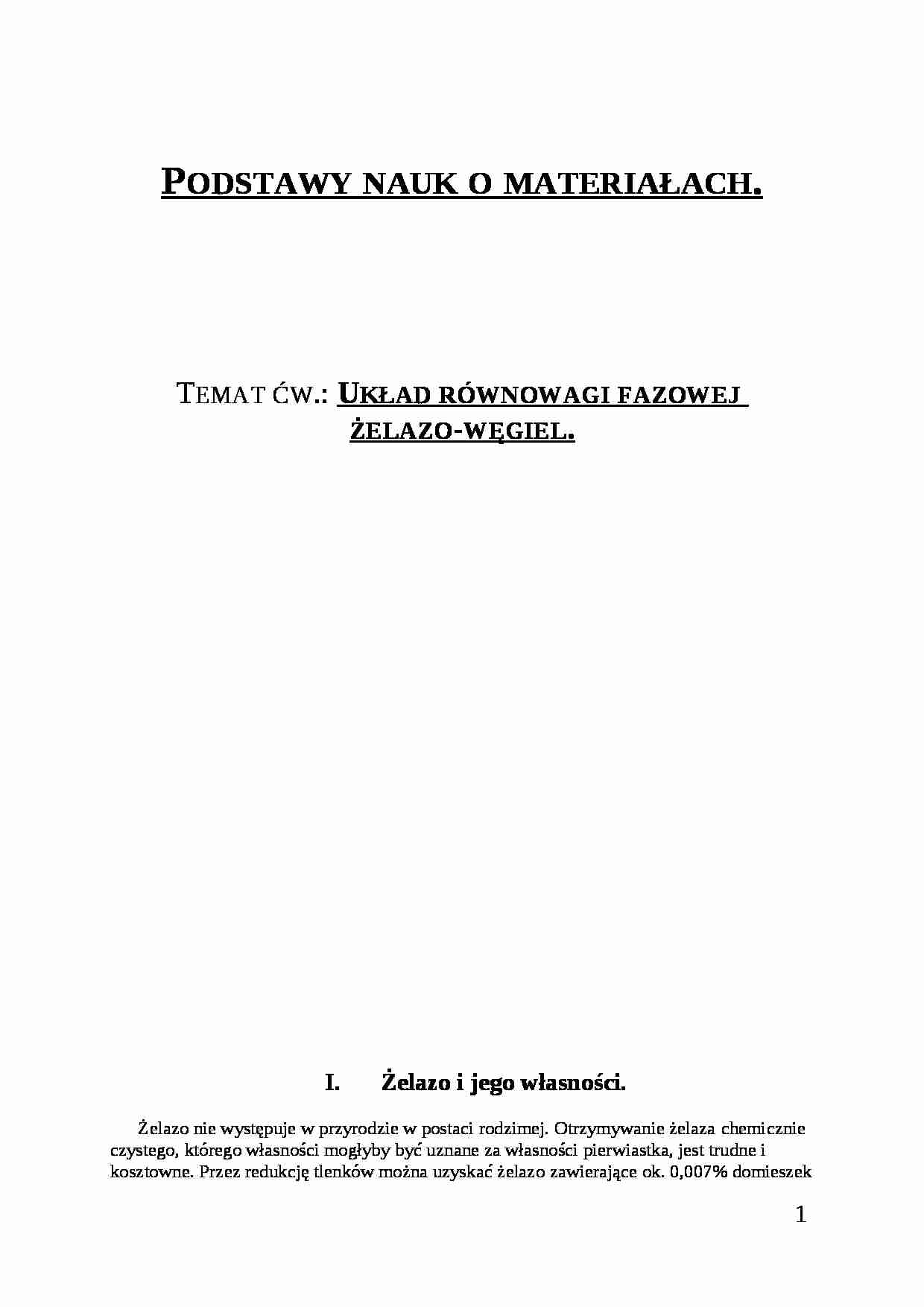

Podstawy nauk o materiałach.
Temat ćw.: Układ równowagi fazowej żelazo-węgiel.
Żelazo i jego własności.
Żelazo nie występuje w przyrodzie w postaci rodzimej. Otrzymywanie żelaza chemicznie czystego, którego własności mogłyby być uznane za własności pierwiastka, jest trudne i kosztowne. Przez redukcję tlenków można uzyskać żelazo zawierające ok. 0,007% domieszek i zanieczyszczeń, których stężenie może być jeszcze zmniejszone w wyniku topienia strefowego w wysokiej próżni. Techniczne odmiany żelaza to: chemicznie czyste żelazo, elektrolityczne, karbonylkowe i armco.
Liczba atomowa żelaza jest równa 26. Masa atomowa tego pierwiastka wynosi 55,85 i jest śred­nią ważoną mas atomowych izotopów żelaza występujących w przyrodzie. Należą do nich izotopy o masach atomowych: 56 (występujący w udziale 91,57%) oraz 54 (6,04%), 57 (2,11%) i 58 (0,28 % ). W związkach chemicznych żelazo jest dwu- lub trójwartościowe.
Odmiany alotropowe żelaza.
Żelazo występuje w dwóch odmianach alotropowych. W temperaturze od 912C oraz w
zakresie temperatury od 1394 do 1538°C występuje odmiana alotro­powa oznaczana , a w zakresie wysokotemperaturowym oznaczana niekiedy również (δ) lub δ. Od­miana  krystalizuje w sieci prze­strzennie centrowanej układu regularnego A2.­
Wykres równowagi układu żelazo-węgiel.
Składniki układu.
żelazo:
przemiana magnetyczna
Fe → Fe
feromagnetyk → paramagnetyk
przemiana alotropowa
1539C przejście w stan ciekły
węgiel - występuje w układzie w stanie wolnym jako grafit lub w postaci związku jako cementyt
Wykres układu żelazo-węgiel.
Charakterystyczne punkty wykresu:
A (0 , 1539C)
G (0 , 910C)
P (0,02% ; 723C)
S (0,8% ; 723C)
Q (0,008% ; 200C)
E (2% , 1130C)
C (4,3% ; 1130C)
D (6,67% ; 1227C)
Hartowanie powyżej linii GSK.
Likwidus - A, C, D.


(…)

…% ; 723C)
S (0,8% ; 723C)
Q (0,008% ; 200C)
E (2% , 1130C)
C (4,3% ; 1130C)
D (6,67% ; 1227C)
Hartowanie powyżej linii GSK.
Likwidus - A, C, D.
Solidus - A, E, C, F.
Ferryt - jest to roztwór stały podstawowy węgla w żelazie 
Austenit - jest to roztwór stały węgla w żelazie γ
Perlit - jest to struktura dwufazowa złożona z ferrytu i cementytu.
Cementyt - jest to faza międzymetaliczna.
DC…
