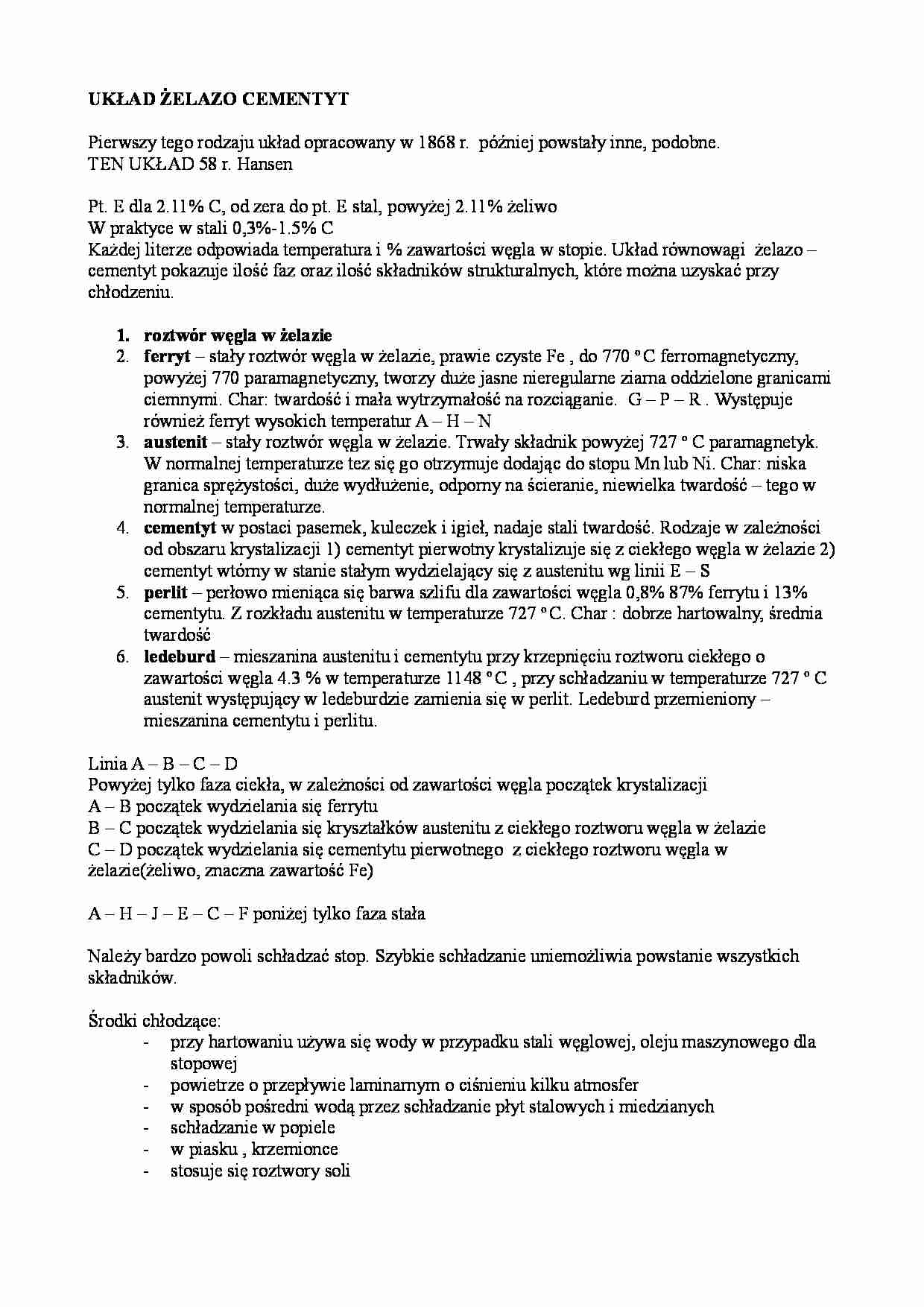

Układ żelazo cement - omówienie - strona 1

Fragment notatki:

UKŁAD ŻELAZO CEMENTYT Pierwszy tego rodzaju układ opracowany w 1868 r.  później powstały inne, podobne. TEN UKŁAD 58 r. Hansen Pt. E dla 2.11% C, od zera do pt. E stal, powyżej 2.11% żeliwo W praktyce w stali 0,3%-1.5% C Każdej literze odpowiada temperatura i % zawartości węgla w stopie. Układ równowagi  żelazo –  cementyt pokazuje ilość faz oraz ilość składników strukturalnych, które można uzyskać przy  chłodzeniu. 1. roztwór węgla w żelazie 2.  ferryt  – stały roztwór węgla w żelazie, prawie czyste Fe , do 770 o C ferromagnetyczny,  powyżej 770 paramagnetyczny, tworzy duże jasne nieregularne ziarna oddzielone granicami  ciemnymi. Char: twardość i mała wytrzymałość na rozciąganie.  G – P – R . Występuje  również ferryt wysokich temperatur A – H – N  3.  austenit  – stały roztwór węgla w żelazie. Trwały składnik powyżej 727 o C paramagnetyk.  W normalnej temperaturze tez się go otrzymuje dodając do stopu Mn lub Ni. Char: niska  granica sprężystości, duże wydłużenie, odporny na ścieranie, niewielka twardość – tego w  normalnej temperaturze. 4.  cementyt  w postaci pasemek, kuleczek i igieł, nadaje stali twardość. Rodzaje w zależności  od obszaru krystalizacji 1) cementyt pierwotny krystalizuje się z ciekłego węgla w żelazie 2)  cementyt wtórny w stanie stałym wydzielający się z austenitu wg linii E – S 5.  perlit  – perłowo mieniąca się barwa szlifu dla zawartości węgla 0,8% 87% ferrytu i 13%  cementytu. Z rozkładu austenitu w temperaturze 727 o C. Char : dobrze hartowalny, średnia  twardość 6.  ledeburd  – mieszanina austenitu i cementytu przy krzepnięciu roztworu ciekłego o  zawartości węgla 4.3 % w temperaturze 1148 o C , przy schładzaniu w temperaturze 727 o C  austenit występujący w ledeburdzie zamienia się w perlit. Ledeburd przemieniony –  mieszanina cementytu i perlitu. Linia A – B – C – D Powyżej tylko faza ciekła, w zależności od zawartości węgla początek krystalizacji A – B początek wydzielania się ferrytu B – C początek wydzielania się kryształków austenitu z ciekłego roztworu węgla w żelazie C – D początek wydzielania się cementytu pierwotnego  z ciekłego roztworu węgla w  żelazie(żeliwo, znaczna zawartość Fe) A – H – J – E – C – F poniżej tylko faza stała Należy bardzo powoli schładzać stop. Szybkie schładzanie uniemożliwia powstanie wszystkich  składników. Środki chłodzące: - przy hartowaniu używa się wody w przypadku stali węglowej, oleju maszynowego dla  stopowej - powietrze o przepływie laminarnym o ciśnieniu kilku atmosfer - w sposób pośredni wodą przez schładzanie płyt stalowych i miedzianych

(…)

… przy
chłodzeniu.
1. roztwór węgla w żelazie
2. ferryt – stały roztwór węgla w żelazie, prawie czyste Fe , do 770 o C ferromagnetyczny,
powyżej 770 paramagnetyczny, tworzy duże jasne nieregularne ziarna oddzielone granicami
ciemnymi. Char: twardość i mała wytrzymałość na rozciąganie. G – P – R . Występuje
również ferryt wysokich temperatur A – H – N
3. austenit – stały roztwór węgla w żelazie. Trwały składnik…
... zobacz całą notatkę
