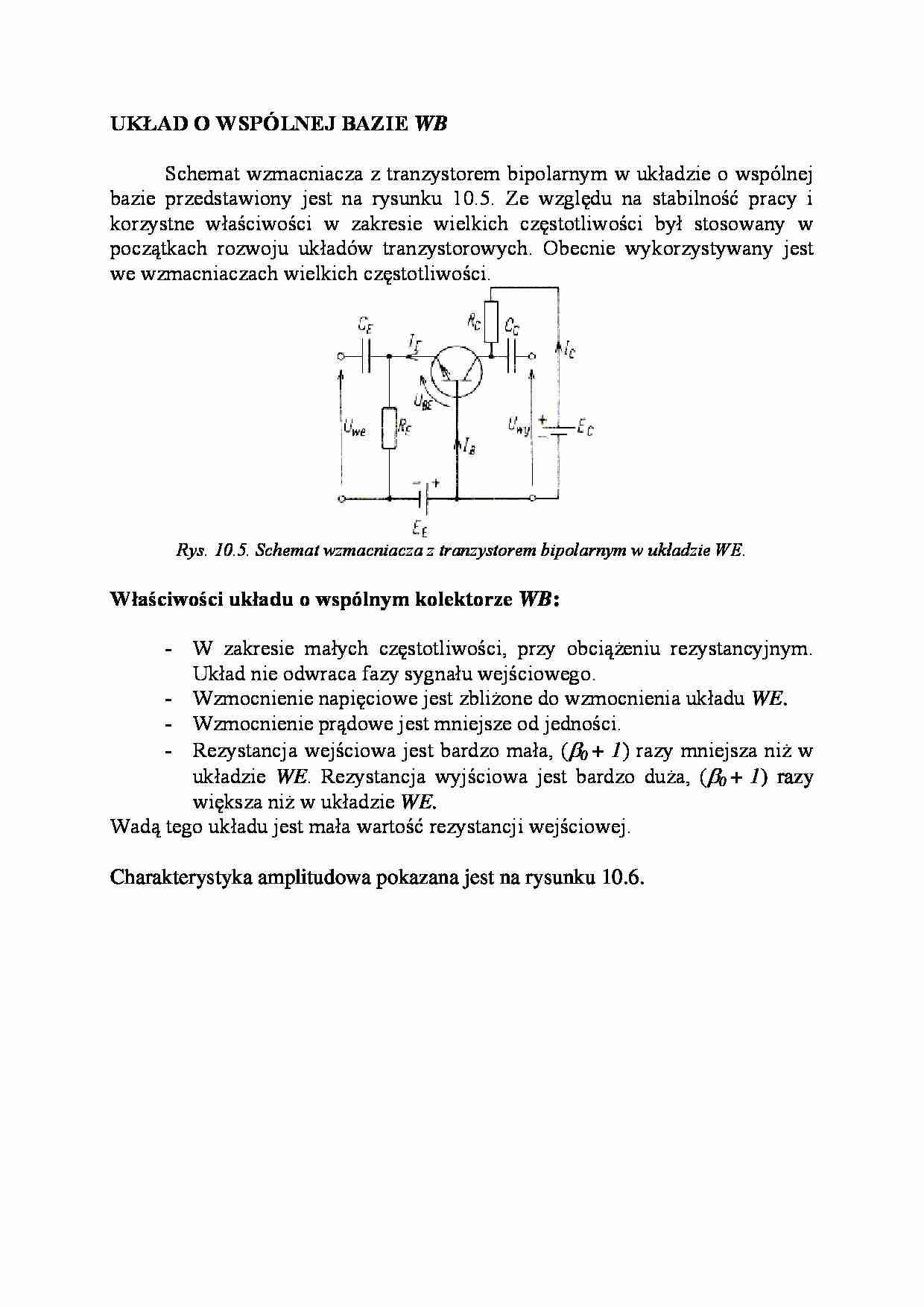

UKŁAD O WSPÓLNEJ BAZIE WB Schemat wzmacniacza z tranzystorem bipolarnym w układzie o wspólnej bazie przedstawiony jest na rysunku 10.5. Ze względu na stabilność pracy i korzystne właściwości w zakresie wielkich częstotliwości był stosowany w początkach rozwoju układów tranzystorowych. Obecnie wykorzystywany jest we wzmacniaczach wielkich częstotliwości.
Rys. 10.5. Schemat wzmacniacza z tranzystorem bipolarnym w układzie WE. Właściwości układu o wspólnym kolektorze WB : W zakresie małych częstotliwości, przy obciążeniu rezystancyjnym. Układ nie odwraca fazy sygnału wejściowego.
Wzmocnienie napięciowe jest zbliżone do wzmocnienia układu WE .
Wzmocnienie prądowe jest mniejsze od jedności.
Rezystancja wejściowa jest bardzo mała, (  0  + 1 ) razy mniejsza niż w układzie WE . Rezystancja wyjściowa jest bardzo duża, (  0  + 1 ) razy większa niż w układzie WE .
Wadą tego układu jest mała wartość rezystancji wejściowej.
Charakterystyka amplitudowa pokazana jest na rysunku 10.6.
Rys.10.6 Charakterystyka amplitudowa wzmacniacza małej częstotliwości. ... zobacz całą notatkę
