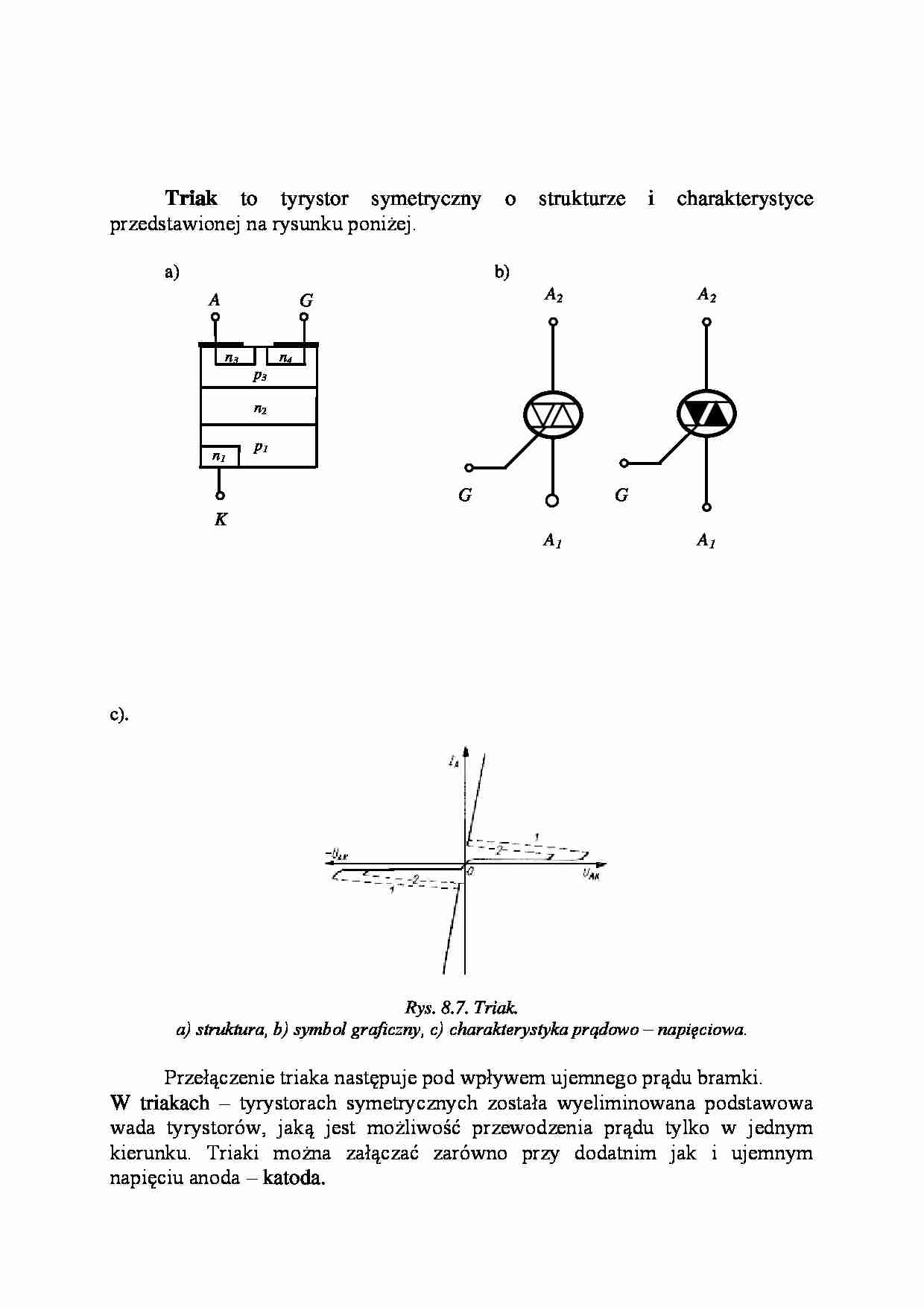

Triak to tyrystor symetryczny o strukturze i charakterystyce przedstawionej na rysunku poniżej.
a) b)
c).
Rys. 8.7. Triak. a) struktura, b) symbol graficzny, c) charakterystyka prądowo - napięciowa. Przełączenie triaka następuje pod wpływem ujemnego prądu bramki.
W triakach - tyrystorach symetrycznych została wyeliminowana podstawowa wada tyrystorów, jaką jest możliwość przewodzenia prądu tylko w jednym kierunku. Triaki można załączać zarówno przy dodatnim jak i ujemnym napięciu anoda - katoda.
Najczęściej wytwarza się triaki, które są przełączone w stan przewodzenia w jednym kierunku prądem o polaryzacji dodatniej, a w drugim kierunku - prądem o polaryzacji ujemnej.
Triaki zastępują tyrystory, co umożliwia znaczne uproszczenie układów sterujących.
n4
p3
n2
p1
n1
n3
A
G
K
G
G
A1
A1
A2
A2
