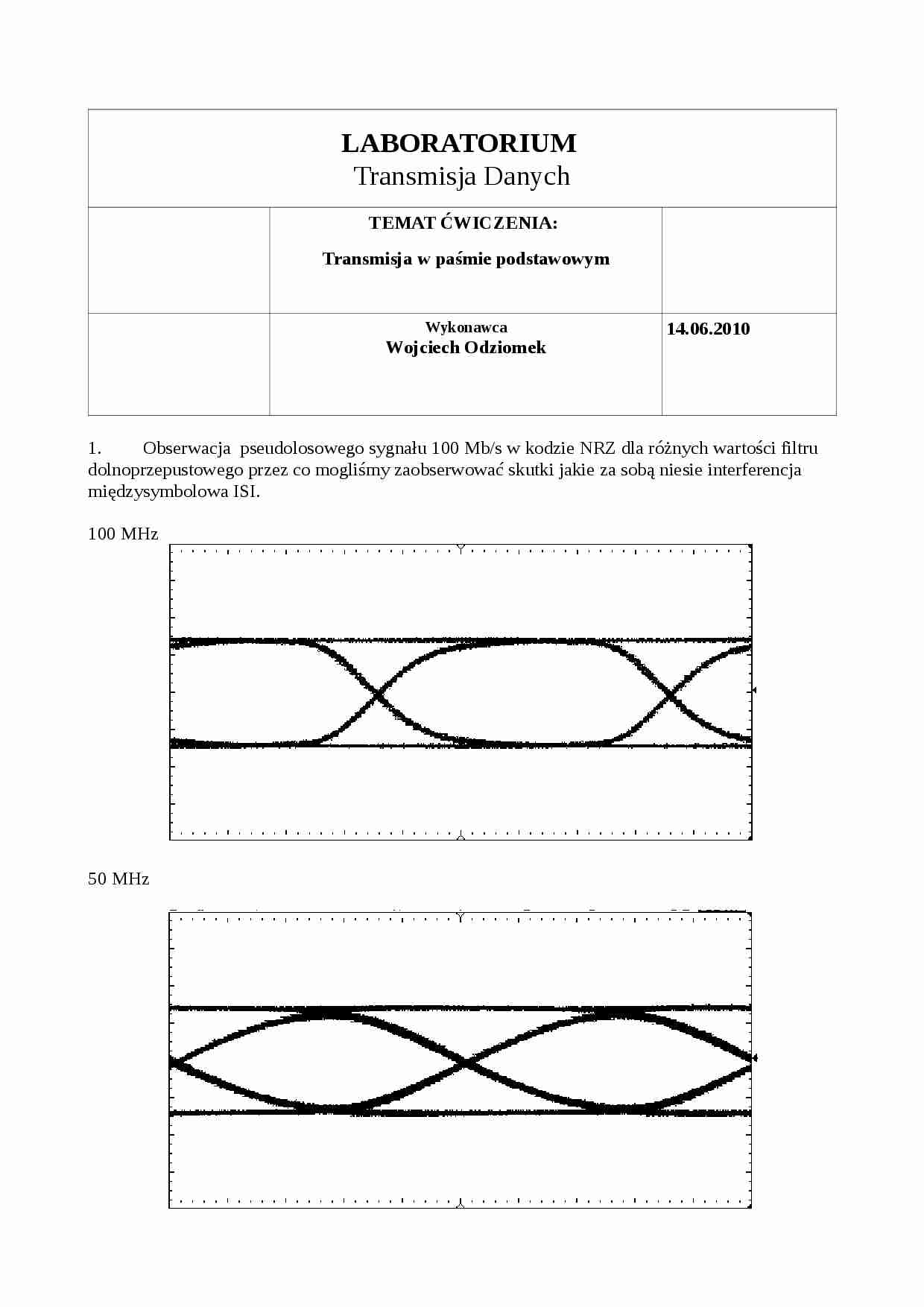

LABORATORIUM Transmisja Danych
TEMAT ĆWICZENIA: Transmisja w paśmie podstawowym Wykonawca Wojciech Odziomek 14.06.2010 1. Obserwacja pseudolosowego sygnału 100 Mb/s w kodzie NRZ dla różnych wartości filtru dolnoprzepustowego przez co mogliśmy zaobserwować skutki jakie za sobą niesie interferencja międzysymbolowa ISI. 100 MHz 50 MHz
30MHz
11MHz
bez żadnego filtru
Optymalne pasmo dla transmisji tego sygnału wynosi 50 Mhz, gdyż w łatwy sposób możemy zdefiniować poziom wysoki i niski sygnału. Należy tylko sprawdzać wartość bitu mniej więcej w połowie jego trwania, a pomyłka nie wystąpi. Teoretycznie nawet dla pasma 30 Mhz zgodnie z tw. Shannona, lecz w praktyce zawsze występują różne zakłócenia i szumy które ograniczają nam zmniejszanie pasma. Ciekawym zjawiskiem jest każde to iż bit nie tylko oddziałuje na bity występujące po nim samym lecz także na poprzedzające go bity. Jest to dobrze widoczne dla zdjęcia z filtrem 30 Mhz ( dla 11 Mhz cięzko co kolwiek powidzieć) gdzie jest nawet widoczne oko główne, sinus o małej amplitudzie ale także w zależności od przesyłanych danych dużo większe oka, sin o więszkej ampitudzie. Jesto to widoczen gdy naprzemiennie występują dłuższe ciągi zer a potem jedynek.
2. Szum szerokopasmowy. Intensywność szumu białego teoretycznie jest statystycznie równomierna w całym paśmie - od zera do nieskończoności, ale w praktyce przyjmuje się do rozważań tylko pewne zakresy częstotliwości
Wykres szumu bez żadnego filtru:
A następnie po przepuszczeniu przez filtr dolnoprzepustowy 50 Mhz.
Dzięki tej filtracji moc szumu zmalała ok. Dwukrotnie. Poniżej pokazane są skutki szumu na sygnał oraz jak poprzez filtracje dojść do optymalnego wyglądu oka.
100 MHz
50MHz
30MHz
Po raz kolejny filtr 50MHz okazal się najbardziej optymalny. W połowie trwania bitu nie występują żadne szumy które mogły by spowodować problem z decyzją o stanie niskiczy czy wysokim danego bitu. Dla filtru 100 Mhz występuje nawet prostsza faza decyzyjna o danym bicie lecz zamiast dwóch sygnałów po 50 Mhz moglibyśmy przesłać tylko jeden. Natomiast dla pasma 30MHz występują takie wartości w których nie jesteśmy w stanie określić czy bit jest w stanie niskim czy wysokim. Kompromis uzyskany między pasmem a fazą decyzyjną okazuje się nieunikniony w dzisiejszej transmisji danych.
