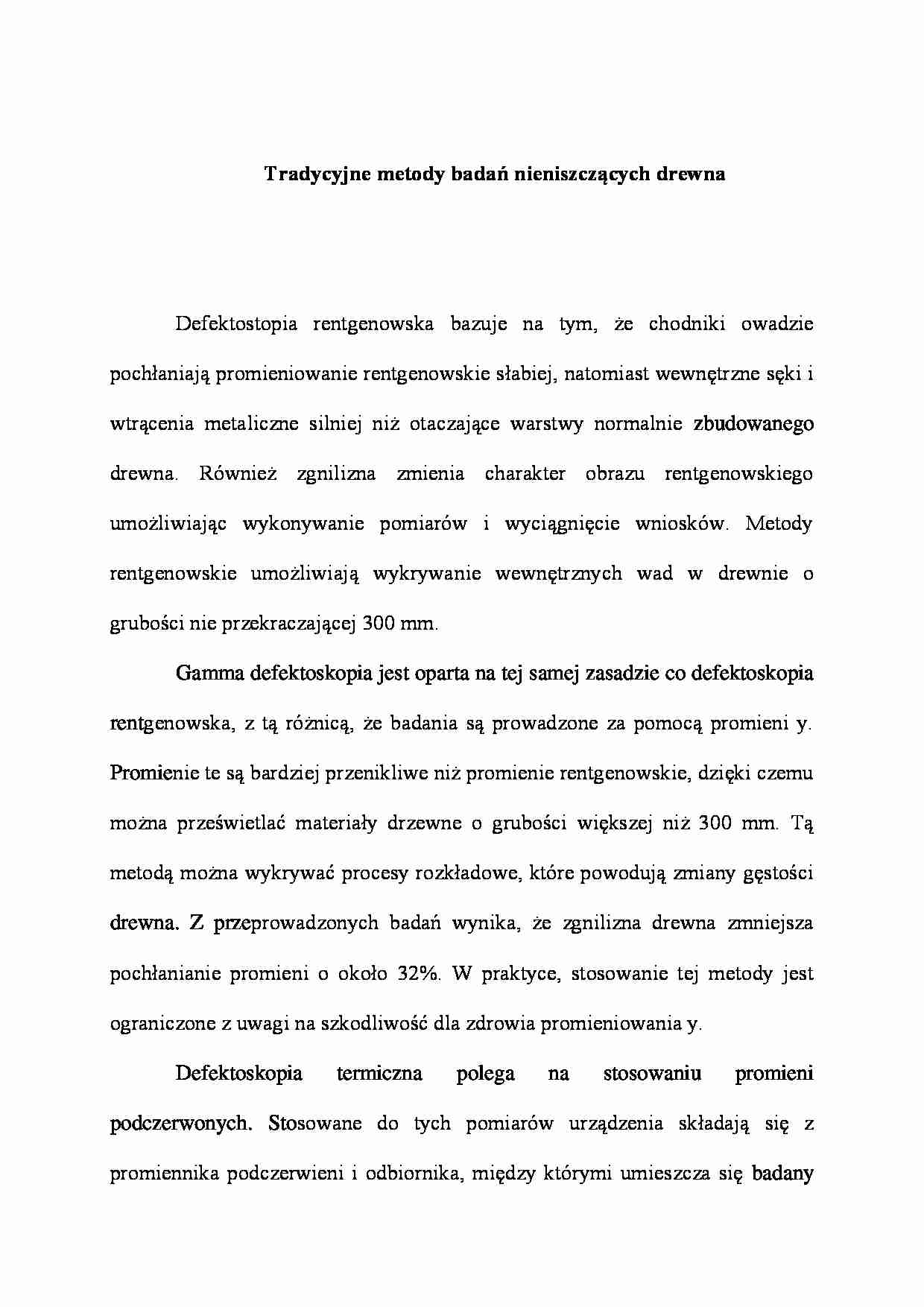

Tradycyjne metody badań nieniszczących drewna
Defektostopia rentgenowska bazuje na tym, że chodniki owadzie pochłaniają promieniowanie rentgenowskie słabiej, natomiast wewnętrzne sęki i wtrącenia metaliczne silniej niż otaczające warstwy normalnie zbudowanego drewna. Również zgnilizna zmienia charakter obrazu rentgenowskiego umożliwiając wykonywanie pomiarów i wyciągnięcie wniosków. Metody rentgenowskie umożliwiają wykrywanie wewnętrznych wad w drewnie o grubości nie przekraczającej 300 mm.
Gamma defektoskopia jest oparta na tej samej zasadzie co defektoskopia rentgenowska, z tą różnicą, że badania są prowadzone za pomocą promieni y. Promienie te są bardziej przenikliwe niż promienie rentgenowskie, dzięki czemu można prześwietlać materiały drzewne o grubości większej niż 300 mm. Tą metodą można wykrywać procesy rozkładowe, które powodują zmiany gęstości drewna. Z przeprowadzonych badań wynika, że zgnilizna drewna zmniejsza pochłanianie promieni o około 32%. W praktyce, stosowanie tej metody jest ograniczone z uwagi na szkodliwość dla zdrowia promieniowania y.
Defektoskopia termiczna polega na stosowaniu promieni podczerwonych. Stosowane do tych pomiarów urządzenia składają się z promiennika podczerwieni i odbiornika, między którymi umieszcza się badany materiał. Część emitowanego promieniowania zostaje pochłonięta przez materiał. Podstawę oceny badanego materiału stanowią różnice w natężeniu odbieranego promieniowania. Metoda może być wykorzystywana do wykrywania wad strukturalnych w cienkich sortymentach drewna litego (np. w sklejce). Dodatkowo można stosować powlekanie badanych materiałów substancjami, które zmieniają barwę pod wpływem zmian temperatury (tzw. termokolory).
Defektoskopia dźwiękowa służy do badania zmian w rozchodzeniu się fal akustycznych w drewnie. Do badań sklejki i płyt wiórowych stosuje się fale o częstotliwości do 10 kHz. Źródłem tych fal jest głośnik zasilany (poprzez wzmacniacz) z generatora prądu o częstotliwości do 10 kHz. Płyta wiórowa wprawiona w drgania wymuszone tłumi fale akustyczne w stopniu zależnym od rodzaju i liczebności wad strukturalnych. Po przejściu przez płytę stłumione fale docierają do mikrofonu, w którym ulegają przekształceniu na drgania elektryczne, które stanowią podstawę analizy zakłóceń powodowanych przez występowanie wad. Defektoskopia dźwiękowa służy do badania płyt rezonansowych używanych do wyrobu instrumentów muzycznych oraz płytowych materiałów drewnopodobnych.
