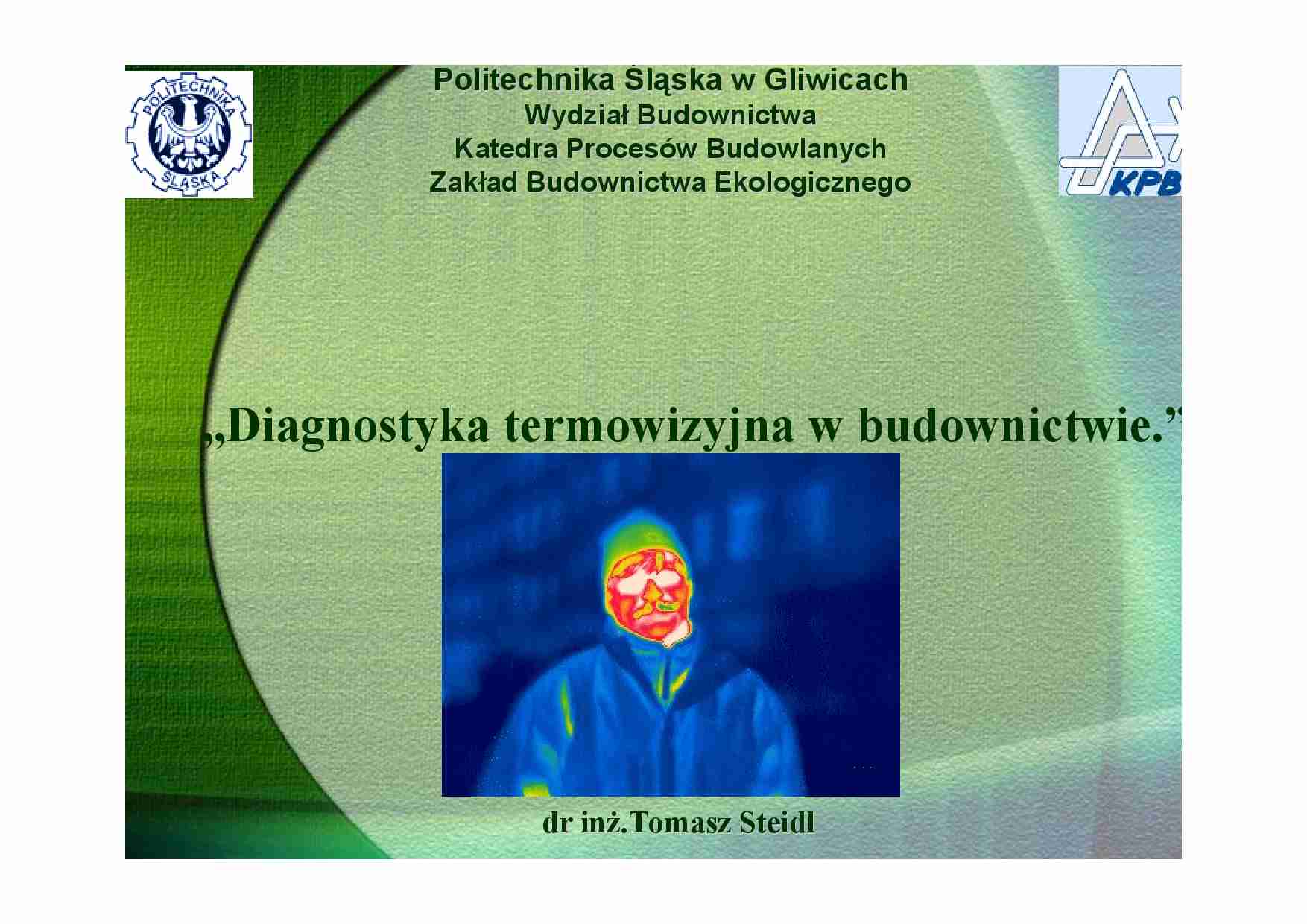

Politechnika Śląska w Gliwicach Wydział Budownictwa Katedra Procesów Budowlanych Zakład Budownictwa Ekologicznego „Diagnostyka termowizyjna w budownictwie.” dr inż.Tomasz Steidl STRUKTURA PREZENTACJI - Wprowadzenie - Podstawy teoretyczne - Podstawy normatywne - Stosowana aparatura Cz.II - Warunki prowadzenia badań - Dokumentacja termograficzna - Anomalie i defekty termiczne - Praktyczne przykłady Cz.I WPROWADZENIE Termografia budynku metoda wskazywania i przedstawiania rozkładu  temperatury na powierzchni przegrody   budynku,  Termografia – określenie i przedstawienie rozkładu  temperatury powierzchni oraz pomiar natężenia  promieniowania podczerwonego z powierzchni, z  uwzględnieniem interpretacji przypadkowych zjawisk  wywołujących zniekształcenia obrazów cieplnych. Promieniowanie elektromagnetyczne Powierzchnie ciał stałych emitują elektromagnetyczne promieniowanie cieplne o  widmie ciągłym. Promieniowanie podczerwone to zakres fali λ  = 7 – 1000  µ m PODSTAWY TEORETYCZNE Pomiary termowizyjne polegają na rejestracji i pomiarze natężenia  promieniowania podczerwonego, które jest  emitowane przez wszystkie ciała o temperaturze  wyższej od temperatury 0 K (- 273,15 °C). Promieniowanie elektromagnetyczne PODSTAWY TEORETYCZNE Przyjęto umowny podział przedziału tego  promieniowania   λ  = 7 – 1000  µ m Bliska podczerwień NIR     λ  = 0,7 – 3  µ m Średnia podczerwień MIR   λ  = 3 – 6  µ m Daleka podczerwień FIR   λ  = 6 – 15  µ m Bardzo daleka podczerwień XIR   λ  = 15 – 1000  µ m ε + τ + ρ =1 ε Emitted ρ Reflected Transmitted τ “suma promieniowania odbitego, przepuszczonego i wyemitowanego = 1” Prawo Kirchhoff’a ε  - absorpcyjność ;  τ  – przeźroczystość;  ρ  - refleksyjność PODSTAWY TEORETYCZNE Promieniowanie elektromagnetyczne PODSTAWY TEORETYCZNE Przyjęto iż ciało doskonale czarne to takie  dla którego :  ε = 1 a  ρ  = 0 Ciało szare to takie dla którego wyznacza się stał w  czasie wartość absorpcyjności przy różnych  długościach fal. ε = 1 a  ρ  = 0 ε = 0 a  ρ  = 1 ε = 0,92 PODSTAWY TEORETYCZNE W kamerach termowizyjnych wykorzystywane są najczęściej dwa  zakresy długości fali leżące w obszarze promieniowania  podczerwonego, a mianowicie zakres 3÷5 µm (kamery krótkofalowe)  oraz zakres 7÷13 µm (kamery długofalowe).  Głównymi gazami atmosferycznymi pochłaniającymi  promieniowanie podczerwone jest para wodna i  dwutlenek węgla. Gazy te pochłaniają promieniowanie  cieplne tylko o określonych długościach fali.  PODSTAWY TEORETYCZNE Natężenie obrazu  zależy od: - Temperatury powierzchni - Charakterystyki powierzchni

(…)


przez układ optyczny i padającego na detektor.
Równocześnie z rozszerzaniem zakresu pomiarowego temperatury
poprawiana była czułość termiczna urządzeń termowizyjnych.
Przy temperaturze 30°C czułość termiczna współczesnych kamer
termowizyjnych o ogólnym przeznaczeniu jest na poziomie 0,08-0,1K.
Parametr ten informuje o tym jaką minimalną różnicę temperatury jest
w stanie wykryć detektor kamery.
POMIARY…

Seria kamer TVS-600
składa się
z dwóch modeli:
W obu przypadkach
rozdzielczość termiczna
wynosi 0,1°C.
POMIARY I URZĄDZENIA POMIAROWE
Aparaty cyfrowe na podczerwień
POMIARY I URZĄDZENIA POMIAROWE
Przykładowe dane znamionowe kamery:
Zakres pomiaru temperatury
Kąt widzenia kamery
(w zależności od zastosowanego obiektywu)
Termiczna zdolność rozdzielcza (przy 30 oC)
Przestrzenna zdolność rozdzielcza…
