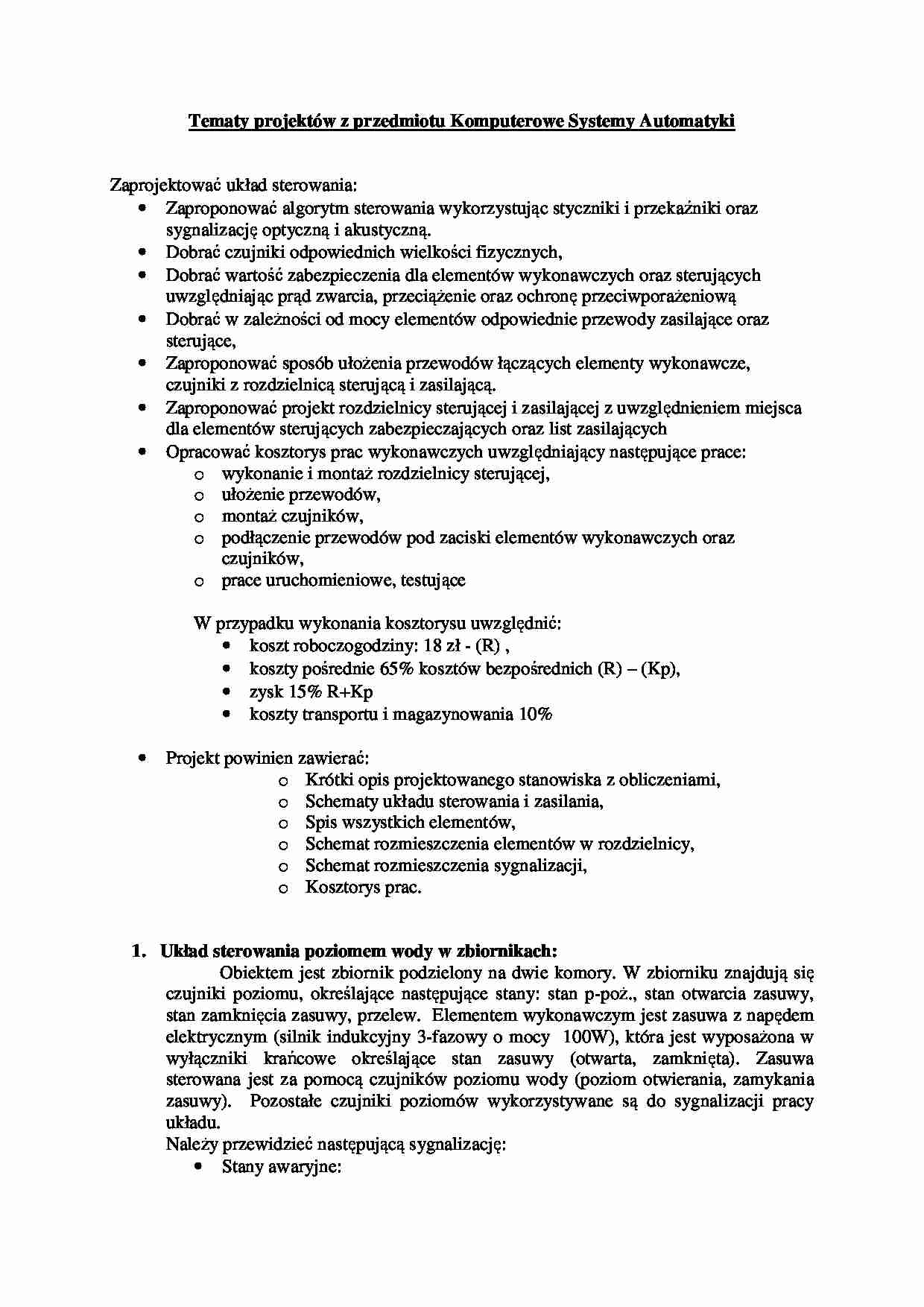

Tematy projektów z przedmiotu Komputerowe Systemy Automatyki Zaprojektować układ sterowania: • Zaproponować algorytm sterowania wykorzystując styczniki i przekaźniki oraz sygnalizację optyczną i akustyczną. • Dobrać czujniki odpowiednich wielkości fizycznych, • Dobrać wartość zabezpieczenia dla elementów wykonawczych oraz sterujących uwzględniając prąd zwarcia, przeciążenie oraz ochronę przeciwporażeniową • Dobrać w zależności od mocy elementów odpowiednie przewody zasilające oraz sterujące, • Zaproponować sposób ułożenia przewodów łączących elementy wykonawcze, czujniki z rozdzielnicą sterującą i zasilającą. • Zaproponować projekt rozdzielnicy sterującej i zasilającej z uwzględnieniem miejsca dla elementów sterujących zabezpieczających oraz list zasilających • Opracować kosztorys prac wykonawczych uwzględniający następujące prace: o wykonanie i montaż rozdzielnicy sterującej, o ułożenie przewodów, o montaż czujników, o podłączenie przewodów pod zaciski elementów wykonawczych oraz czujników, o prace uruchomieniowe, testujące W przypadku wykonania kosztorysu uwzględnić: • koszt roboczogodziny: 18 zł - (R) , • koszty pośrednie 65% kosztów bezpośrednich (R) – (Kp), • zysk 15% R+Kp • koszty transportu i magazynowania 10% • Projekt powinien zawierać: o Krótki opis projektowanego stanowiska z obliczeniami, o Schematy układu sterowania i zasilania, o Spis wszystkich elementów, o Schemat rozmieszczenia elementów w rozdzielnicy, o Schemat rozmieszczenia sygnalizacji, o Kosztorys prac. 1. Układ sterowania poziomem wody w zbiornikach: Obiektem jest zbiornik podzielony na dwie komory. W zbiorniku znajdują się czujniki poziomu, określające następujące stany: stan p-poż., stan otwarcia zasuwy, stan zamknięcia zasuwy, przelew. Elementem wykonawczym jest zasuwa z napędem elektrycznym (silnik indukcyjny 3-fazowy o mocy 100W), która jest wyposażona w wyłączniki krańcowe określające stan zasuwy (otwarta, zamknięta). Zasuwa sterowana jest za pomocą czujników poziomu wody (poziom otwierania, zamykania zasuwy). Pozostałe czujniki poziomów wykorzystywane są do sygnalizacji pracy układu. Należy przewidzieć następującą sygnalizację: • Stany awaryjne: - przelew - poziom p-poż - poziom wyłączenia pomp hydroforowych • Stany pracy:
(…)
… każdy (uzwojenia silników połączone w gwiazdę). Układ steruje pompami
hydroforowymi w zależności od ciśnienia w hydroforach (dwie pompy pracują, jedna
rezerwowa – możliwość wyboru ręcznego lub za pomocą licznika czasu pracy).
Czujnikami są manometry kontaktowe, które dostarczają informacje o wartości
ciśnienia minimalnego i maksymalnego.
Układ sterowania powinien umożliwić:
• Pracę automatyczną lub pracę…
… temperatura mierzona (-35°C do 55°C)
porównywana jest z zadaną wartością (np. 17C). Jeśli temperatura jest wyższa od
zadanej, w szklarni zostają opuszczone rolety, który są podnoszone w przypadku
zmniejszenia temperatury – ogrzanie powietrza przez promienie świetlne. W
przypadku gdy system nie wysteruje odpowiedniej temperatury następuje włączenie
grzania elektrycznego. Rolety mogą być podnoszone…
