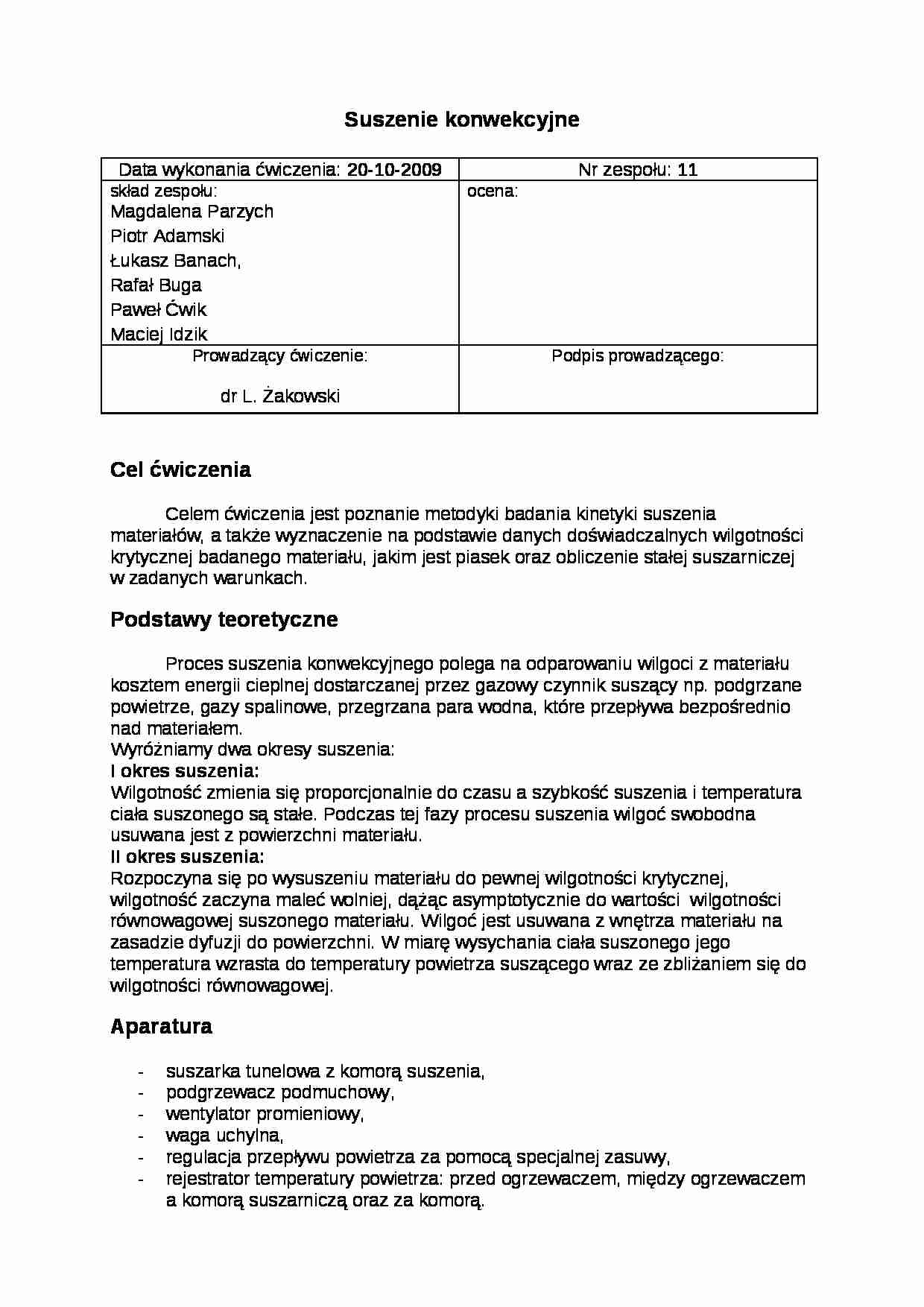

Suszenie konwekcyjne
Data wykonania ćwiczenia: 20-10-2009
Nr zespołu: 11
skład zespołu:
Magdalena Parzych
Piotr Adamski Łukasz Banach,
Rafał Buga Paweł Ćwik Maciej Idzik
ocena:
Prowadzący ćwiczenie:
dr L. Żakowski
Podpis prowadzącego:
Cel ćwiczenia
Celem ćwiczenia jest poznanie metodyki badania kinetyki suszenia materiałów, a także wyznaczenie na podstawie danych doświadczalnych wilgotności krytycznej badanego materiału, jakim jest piasek oraz obliczenie stałej suszarniczej w zadanych warunkach.
Podstawy teoretyczne
Proces suszenia konwekcyjnego polega na odparowaniu wilgoci z materiału kosztem energii cieplnej dostarczanej przez gazowy czynnik suszący np. podgrzane powietrze, gazy spalinowe, przegrzana para wodna, które przepływa bezpośrednio nad materiałem.
Wyróżniamy dwa okresy suszenia:
I okres suszenia:
Wilgotność zmienia się proporcjonalnie do czasu a szybkość suszenia i temperatura ciała suszonego są stałe. Podczas tej fazy procesu suszenia wilgoć swobodna usuwana jest z powierzchni materiału.
II okres suszenia:
Rozpoczyna się po wysuszeniu materiału do pewnej wilgotności krytycznej, wilgotność zaczyna maleć wolniej, dążąc asymptotycznie do wartości wilgotności równowagowej suszonego materiału. Wilgoć jest usuwana z wnętrza materiału na zasadzie dyfuzji do powierzchni. W miarę wysychania ciała suszonego jego temperatura wzrasta do temperatury powietrza suszącego wraz ze zbliżaniem się do wilgotności równowagowej. Aparatura
suszarka tunelowa z komorą suszenia,
podgrzewacz podmuchowy,
wentylator promieniowy,
waga uchylna,
regulacja przepływu powietrza za pomocą specjalnej zasuwy,
rejestrator temperatury powietrza: przed ogrzewaczem, między ogrzewaczem a komorą suszarniczą oraz za komorą.
Wykonanie ćwiczenia
włączenie wentylatora i ustalenie żądanego przepływu powietrza F=350 m3/h,
ustalenie żądanej temperatury powietrza suszącego T=60 °C i trybu pracy grzałek,
przygotowanie 1 kg suchego piasku o ustalonej wilgotności W0= 0,06 kg/kg,
po ustaleniu się parametrów powietrza suszącego, wstawienie przygotowanej tacy z piaskiem do komory suszarniczej,
zapis parametrów powietrza suszącego i masy tacy z piaskiem co 2 min.
Wyniki
(…)
… powietrze-woda określono wilgotność powietrza X=0,006 kgH2O/kg suchego powietrza
Wyznaczono również wilgotność odpowiadającą stanowi adiabatycznego nasycenia
Xw=26%
Wnioski
W pierwszym okresie szybkość suszenia jest praktycznie stała i o wiele większa w porównaniu do szybkości suszenia w drugim okresie, który rozpoczyna się po osiągnięciu przez suszony materiał wilgotności krytycznej. Drugi okres…
