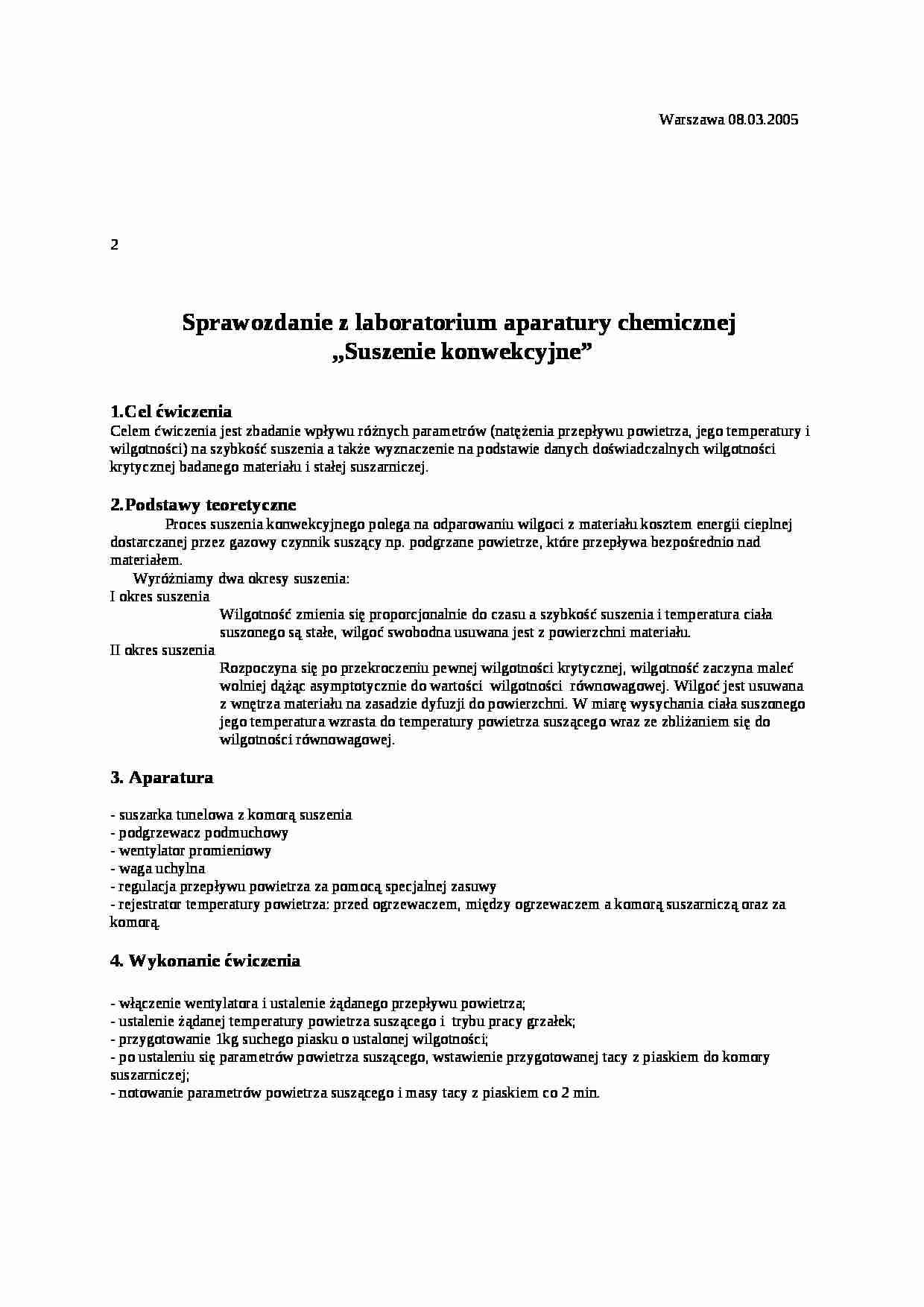

Suszenie konwekcyjne-sprawozdanie

Warszawa 08.03.2005
2
Sprawozdanie z laboratorium aparatury chemicznej „Suszenie konwekcyjne”
1.Cel ćwiczenia
Celem ćwiczenia jest zbadanie wpływu różnych parametrów (natężenia przepływu powietrza, jego temperatury i wilgotności) na szybkość suszenia a także wyznaczenie na podstawie danych doświadczalnych wilgotności krytycznej badanego materiału i stałej suszarniczej.
2.Podstawy teoretyczne
Proces suszenia konwekcyjnego polega na odparowaniu wilgoci z materiału kosztem energii cieplnej dostarczanej przez gazowy czynnik suszący np. podgrzane powietrze, które przepływa bezpośrednio nad materiałem.
Wyróżniamy dwa okresy suszenia:
I okres suszenia
Wilgotność zmienia się proporcjonalnie do czasu a szybkość suszenia i temperatura ciała suszonego są stałe, wilgoć swobodna usuwana jest z powierzchni materiału.
II okres suszenia
Rozpoczyna się po przekroczeniu pewnej wilgotności krytycznej, wilgotność zaczyna maleć wolniej dążąc asymptotycznie do wartości wilgotności równowagowej. Wilgoć jest usuwana z wnętrza materiału na zasadzie dyfuzji do powierzchni. W miarę wysychania ciała suszonego jego temperatura wzrasta do temperatury powietrza suszącego wraz ze zbliżaniem się do wilgotności równowagowej. 3. Aparatura
- suszarka tunelowa z komorą suszenia
- podgrzewacz podmuchowy
- wentylator promieniowy
- waga uchylna - regulacja przepływu powietrza za pomocą specjalnej zasuwy
- rejestrator temperatury powietrza: przed ogrzewaczem, między ogrzewaczem a komorą suszarniczą oraz za komorą.
4. Wykonanie ćwiczenia
- włączenie wentylatora i ustalenie żądanego przepływu powietrza;
- ustalenie żądanej temperatury powietrza suszącego i trybu pracy grzałek;
- przygotowanie 1kg suchego piasku o ustalonej wilgotności;
- po ustaleniu się parametrów powietrza suszącego, wstawienie przygotowanej tacy z piaskiem do komory suszarniczej;
- notowanie parametrów powietrza suszącego i masy tacy z piaskiem co 2 min.
5. Opracowanie wyników
a) Sporządzenie wykresu zależności wilgotności materiału w funkcji czasu suszenia dla
T = 60°C b) Sporządzenie wykresu zależności szybkości suszenia od wilgotności materiału dla
T = 60°C
c) Z wykresów wyznaczono:

(…)

… suszenia w drugim okresie, który rozpoczyna się po osiągnięciu przez suszony materiał wilgotności krytycznej. Drugi okres jest etapem o wiele wolniejszym, wilgotność asymptotycznie dąży do wartości równowagowej. Szybkość suszenia można zwiększyć poprzez:
- zwiększenie przepływu powietrza - zwiększenie temperatury powietrza suszącego - obniżenie wilgotności względnej powietrza;
- obniżenie wilgotności…
