Stopy aluminium-opracowanie

Nasza ocena:

3
Pobrań: 140
Wyświetleń: 1771
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Stopy aluminium-opracowanie - strona 1 Stopy aluminium-opracowanie - strona 2

Fragment notatki:

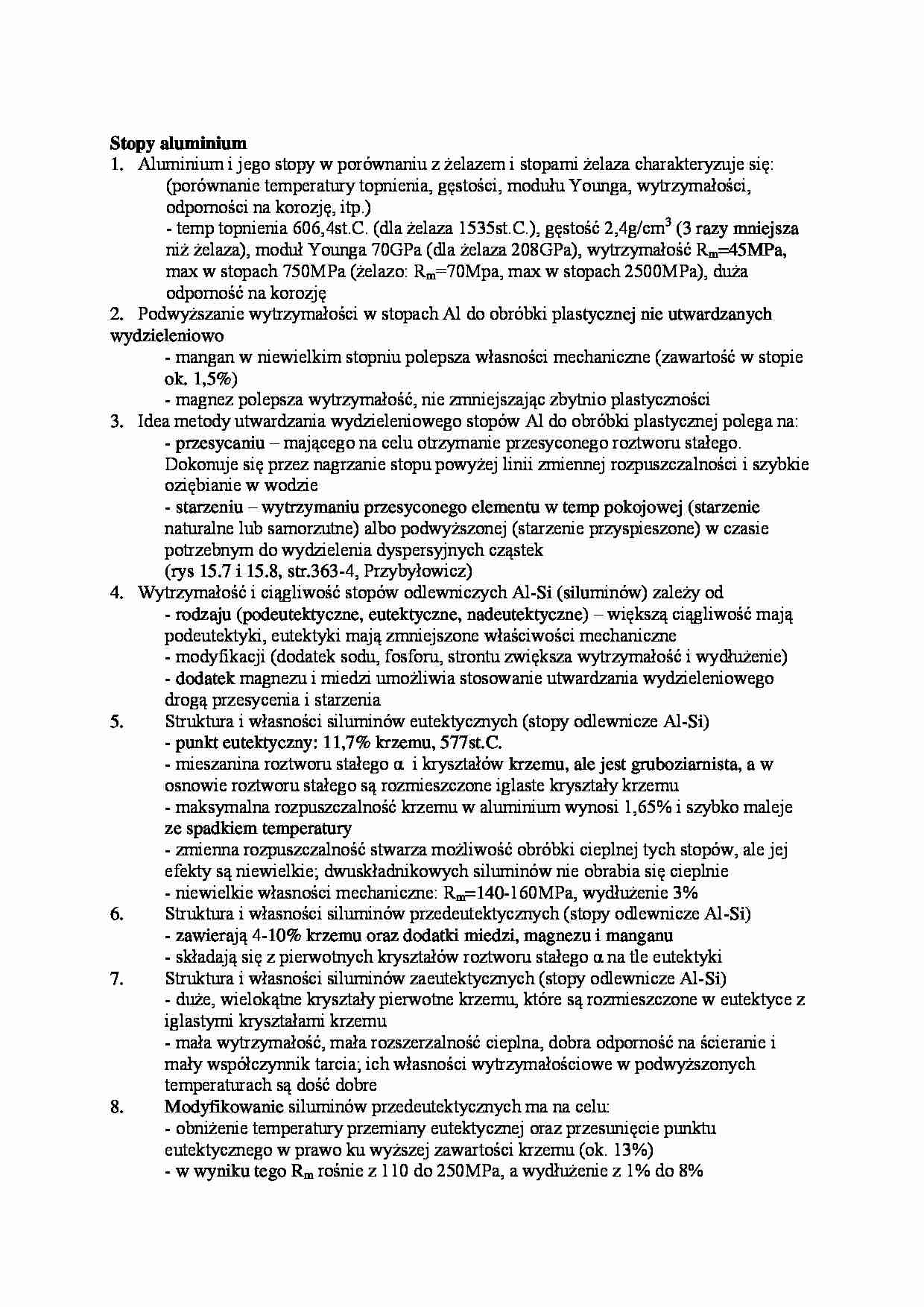

Stopy aluminium
Aluminium i jego stopy w porównaniu z żelazem i stopami żelaza charakteryzuje się:
(porównanie temperatury topnienia, gęstości, modułu Younga, wytrzymałości, odporności na korozję, itp.)
- temp topnienia 606,4st.C. (dla żelaza 1535st.C.), gęstość 2,4g/cm3 (3 razy mniejsza niż żelaza), moduł Younga 70GPa (dla żelaza 208GPa), wytrzymałość Rm=45MPa, max w stopach 750MPa (żelazo: Rm=70Mpa, max w stopach 2500MPa), duża odporność na korozję
Podwyższanie wytrzymałości w stopach Al do obróbki plastycznej nie utwardzanych wydzieleniowo
- mangan w niewielkim stopniu polepsza własności mechaniczne (zawartość w stopie ok. 1,5%)
- magnez polepsza wytrzymałość, nie zmniejszając zbytnio plastyczności
Idea metody utwardzania wydzieleniowego stopów Al do obróbki plastycznej polega na:
- przesycaniu - mającego na celu otrzymanie przesyconego roztworu stałego. Dokonuje się przez nagrzanie stopu powyżej linii zmiennej rozpuszczalności i szybkie oziębianie w wodzie
- starzeniu - wytrzymaniu przesyconego elementu w temp pokojowej (starzenie naturalne lub samorzutne) albo podwyższonej (starzenie przyspieszone) w czasie potrzebnym do wydzielenia dyspersyjnych cząstek
(rys 15.7 i 15.8, str.363-4, Przybyłowicz)
Wytrzymałość i ciągliwość stopów odlewniczych Al-Si (siluminów) zależy od
- rodzaju (podeutektyczne, eutektyczne, nadeutektyczne) - większą ciągliwość mają podeutektyki, eutektyki mają zmniejszone właściwości mechaniczne
- modyfikacji (dodatek sodu, fosforu, strontu zwiększa wytrzymałość i wydłużenie)
- dodatek magnezu i miedzi umożliwia stosowanie utwardzania wydzieleniowego drogą przesycenia i starzenia
Struktura i własności siluminów eutektycznych (stopy odlewnicze Al-Si)
- punkt eutektyczny: 11,7% krzemu, 577st.C.
- mieszanina roztworu stałego α i kryształów krzemu, ale jest gruboziarnista, a w osnowie roztworu stałego są rozmieszczone iglaste kryształy krzemu
- maksymalna rozpuszczalność krzemu w aluminium wynosi 1,65% i szybko maleje ze spadkiem temperatury
- zmienna rozpuszczalność stwarza możliwość obróbki cieplnej tych stopów, ale jej efekty są niewielkie; dwuskładnikowych siluminów nie obrabia się cieplnie
- niewielkie własności mechaniczne: Rm=140-160MPa, wydłużenie 3%
Struktura i własności siluminów przedeutektycznych (stopy odlewnicze Al-Si)
- zawierają 4-10% krzemu oraz dodatki miedzi, magnezu i manganu
- składają się z pierwotnych kryształów roztworu stałego α na tle eutektyki
Struktura i własności siluminów zaeutektycznych (stopy odlewnicze Al-Si)
- duże, wielokątne kryształy pierwotne krzemu, które są rozmieszczone w eutektyce z iglastymi kryształami krzemu


(…)

… z litem jako głównym dodatkiem charakteryzuje:
- mniejsza gęstość stopów o ok. 8-10%
- wytrzymałość równa lub większa w porównaniu z duralami klasycznymi
- dobra odporność na zmęczenie, dobra udarność w niskich temperaturach

... zobacz całą notatkę

Komentarze użytkowników (0)

Zaloguj się, aby dodać komentarz
