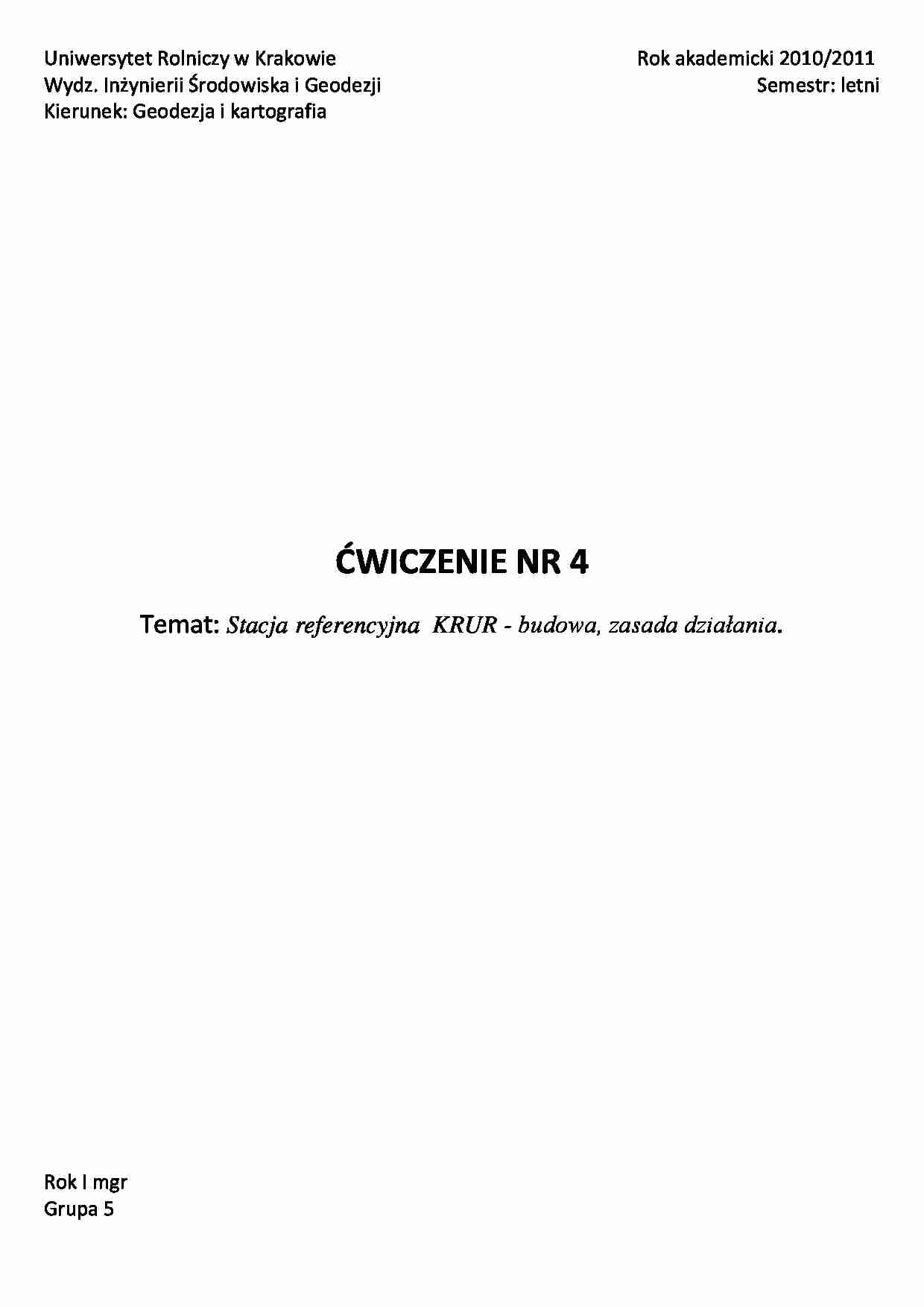

Uniwersytet Rolniczy w Krakowie
Wydz. Inżynierii Środowiska i Geodezji
Kierunek: Geodezja i kartografia
Rok akademicki 2010/2011
Semestr: letni
ĆWICZENIE NR 4
Temat: Stacja referencyjna KRUR - budowa, zasada działania.
Rok I mgr
Grupa 5
Stacja referencyjna — KRUR (GNSS)
Stacja referencyjna KRUR została uruchomiona testowo 1 listopada 2009 roku w Katedrze Geodezji
Uniwersytetu Rolniczego im. Hugona Kołłątaja w Krakowie. Stacja zlokalizowana jest w budynku Wydziału
Inżynierii Środowiska i Geodezji przy ul. Balickiej 253C. Antena do odbioru sygnałów satelitarnych GNSS w
celu uzyskania maksymalnej stabilności zainstalowana została na specjalnie wybudowanym w tym celu filarze
obserwacyjnym (Filar konstrukcji betonowej, uzbrojony drutem żebrowanym. Na filarze została umieszczona
rura grubościenna metalowa, została osłonięta specjalnymi blachami odpornymi na warunki klimatyczne) .
Obecnie stacja zrealizowana jest jako stacja samodzielna ale docelowo przewidziana jest w systemie sieci stacji
bazowych.
Elementy stacji:

Antena — Zephyr Geodetic
MFG-DEC-2009
P/N-57971-00 DC 4948
S/N-1440941131
Trimble Zephyr Geodetic Antena jest nową wysokiej jakości GPS anteny z wykorzystaniem dwóch
kluczowych technologii innowacji, na które patenty US 5515057 i 5.694.136 zostały wydane Trimble
Navigation Ltd. Ten dokument przedstawia te anteny technologii GPS, ich zalety i przedstawiono wyniki
testów wydajnościowych w tej nowej konstrukcji anteny. Mających na celu zmniejszenie elektrycznych błąd
środka fazy elipsoidalne poprzez zwiększenie element anteny i paszy punkt symetrii wzorca. Ta symetria jest
zaprojektowany w celu poprawy prawicy polaryzacją kołową, co powoduje wzrost GPS śledzenia sygnału i
ulepszone w przypadku odrzucenia multipath gdzie odwrócenie polaryzacji nastąpiło w wyniku odbicie
sygnału. Poniżej na zdjęciu widać wymiary anteny.

Odbiornik GNSS — Net R9 Trimble
Wytrzymały Trimble Net R9 to odbiornik najwyższej klasy, posiada wbudowaną w płytę główną
pamięć wewnętrzną zapewniając najwyższa ochronę danych. Posiada wewnętrzną baterię pozwalającą
na 15 godzin pracy i jest niezwykle odporny na wszelkie warunki pracy (IP67). Ponadto odbiornik
wyświetla alerty i informacje, dzięki czemu wiadomo co się z nim dzieje. Łatwy do obsługi i
konfiguracji, posiada 7 przycisków oraz dwie linie wyświetlacza. Trimble Net R9 jest najlepszy ze
wszystkich, łatwy do obsługi w terenie, nie wymaga kontrolera. Nowy protokół komunikacji CMRx
zapewnia doskonałą kompresję poprawek dla optymalizacji pasma i pełne wykorzystanie dostępnych
satelitów, dając Ci najbardziej wiarygodne wyniki pozycjonowania. Trimble Net R9 obsługuje zarówno
częstotliwości GPS L1, L2, L2C i L5, jak również GLONASS. Dodatkowo, firma Trimble jest
przygotowana na nową generację GNSS, z wyprzedzeniem dostarczając klientom urządzenia
kompatybilne z systemem Galileo. W związku z tym, Trimble Net R9 może śledzić eksperymentalne
sygnały GIOVE-A i GIOVE-B, w celu oceny sygnału i testowania nowych ... zobacz całą notatkę
