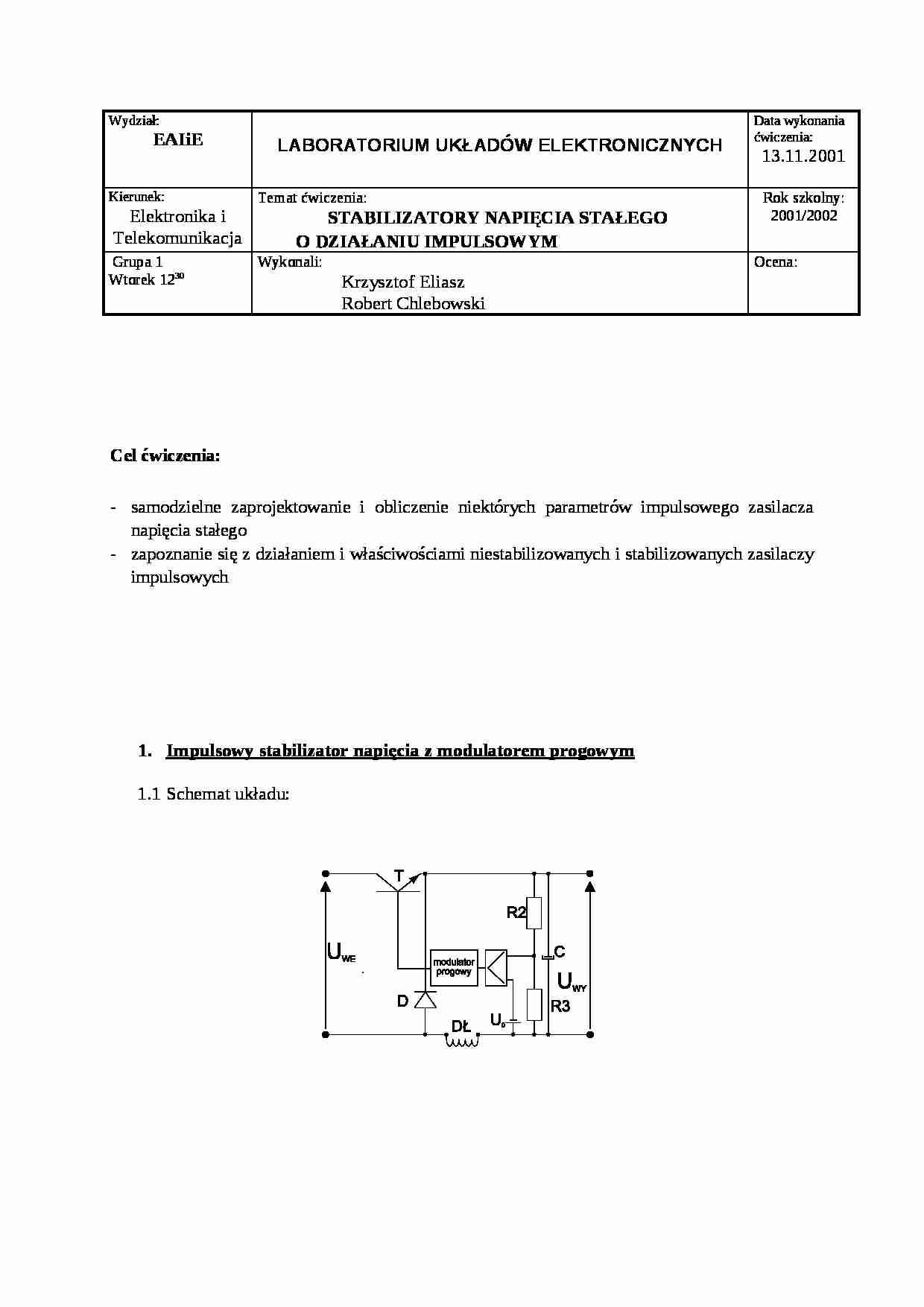

Stabilizatory napięcia stałego o działaniu impulsowym - cz.4 - strona 1 Stabilizatory napięcia stałego o działaniu impulsowym - cz.4 - strona 2 Stabilizatory napięcia stałego o działaniu impulsowym - cz.4 - strona 3

Fragment notatki:


Wydział:
EAIiE LABORATORIUM UKŁADÓW ELEKTRONICZNYCH Data wykonania ćwiczenia:
13.11.2001
Kierunek:
Elektronika i Telekomunikacja
Temat ćwiczenia:
STABILIZATORY NAPIĘCIA STAŁEGO O DZIAŁANIU IMPULSOWYM Rok szkolny:
2001/2002
Grupa 1
Wtorek 12 30 Wykonali: Krzysztof Eliasz
Robert Chlebowski
Ocena:
Cel ćwiczenia: - samodzielne zaprojektowanie i obliczenie niektórych parametrów impulsowego zasilacza napięcia stałego
- zapoznanie się z działaniem i właściwościami niestabilizowanych i stabilizowanych zasilaczy impulsowych
Impulsowy stabilizator napięcia z modulatorem progowym Schemat układu:
Pomiar parametrów statycznych stabilizatora Schemat blokowy do pomiaru parametrów statycznych stabilizatorów:
Pomiar charakterystyki U wy = f(U we ) przy I wy = const
Tabela pomiarowa :
Pomiary zostały przeprowadzone dla I wy = 20mA
U we [V]
2.28
3.96
6.02
8.43
10.51
12.11
14.20
16.75
18.83
20.42
U wy [V]
1.80
3.35
5.30
7.57
9.33
10.77
10.70
10.77
10.79
10.80
charakterystyka U wy = f(U we ) przy I wy = 20mA
2.2.3 Wyznaczanie współczynnika stabilizacji napięcia WSN:
gdzie: ΔU wy jest zmianą napięcia U wy przy zmianie napięcia wejściowego o 1V.
Pomiar charakterystyki U wy = f(I wy ) przy U we = const
Tabela pomiarowa :
Pomiary zostały przeprowadzone dla U we

(…)

napięcie wyjściowe jest praktycznie stałe, natomiast w badanym układzie należy unikać dławika o indukcyjności poniżej 100mH gdyż następuje szybkie zwiększenie napięcia tętnień, które dla L = 50mH osiągnęło ΔUwy = 0.77V.
Natomiast jeżeli chodzi o wpływ napięcia wejściowego na ΔUwy to z narysowanej charakterystyki widzimy, że ogólnie zwiększanie Uwe powoduje zmniejszania napięcia tętnień…

Wyznaczyanie współczynnika obciążeniowej stabilizacji napięcia WOSN:
1.54 [%]
gdzie: UwyL - napięcie wyjściowe przy minimalnym prądzie obciążenia UwyH - napięcie wyjściowe przy pełnym obciążeniu
Wyznaczanie rezystancji wyjściowej stabilizatora w punkcie leżącym w połowie zakresu stabilizacji :
= 5Ω
Pomiar charakterystyki Iwe = f(Iwy­­) przy Uwe = const
Tabela pomiarowa :
Pomiary zostały przeprowadzone dla Uwe…
