Musiał Artur
Suda Robert
Van Dessel Sebastian
Wandzel Marcin

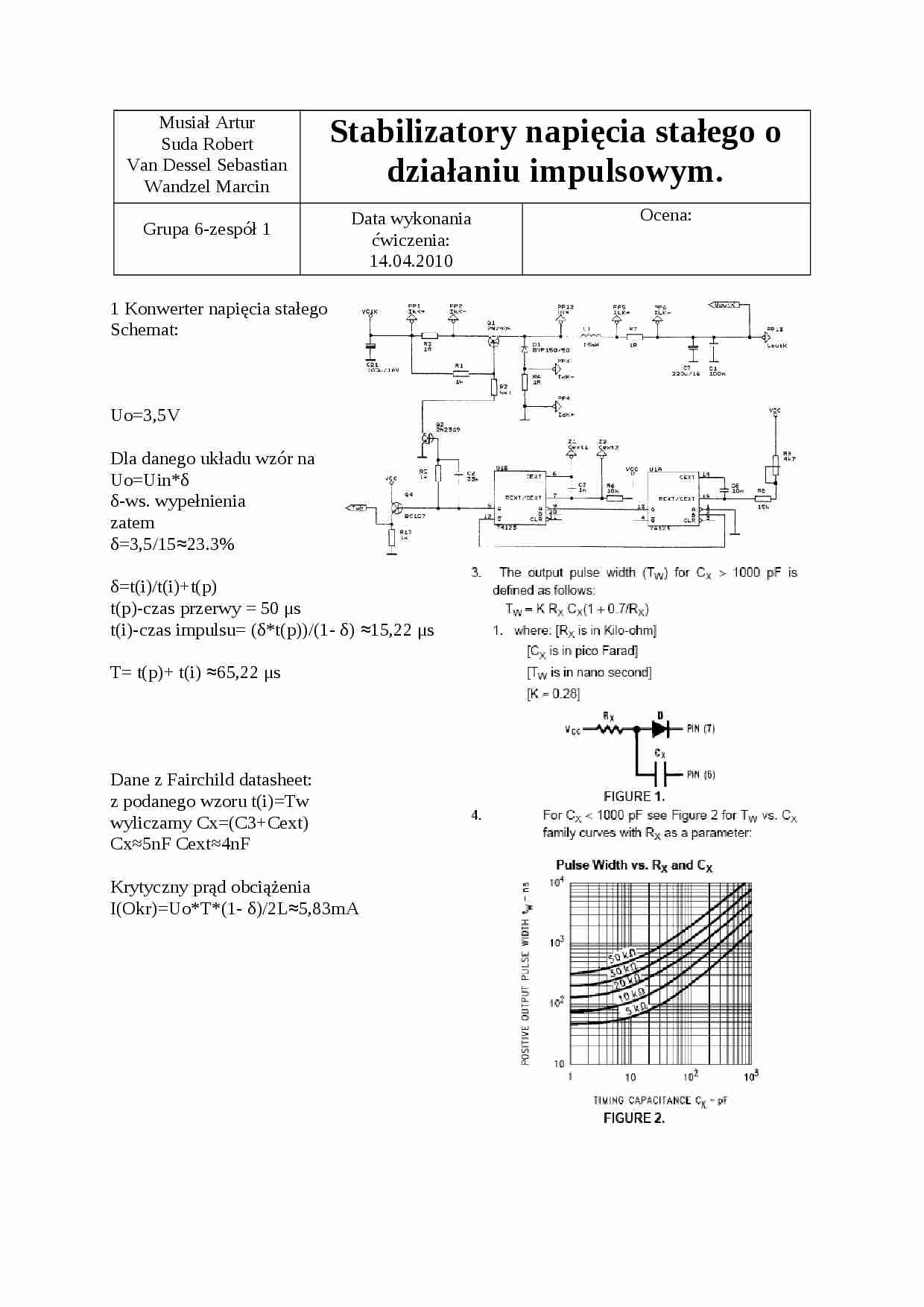

Stabilizatory napięcia stałego o działaniu impulsowym. Grupa 6-zespół 1
Data wykonania ćwiczenia:
14.04.2010
Ocena:
1 Konwerter napięcia stałego
Schemat:
Uo=3,5V
Dla danego układu wzór na Uo=Uin*δ
δ-ws. wypełnienia
zatem δ=3,5/15≈23.3%
δ=t(i)/t(i)+t(p)
t(p)-czas przerwy = 50 μs
t(i)-czas impulsu= (δ*t(p))/(1- δ) ≈15,22 μs
T= t(p)+ t(i) ≈65,22 μs
Dane z Fairchild datasheet:
z podanego wzoru t(i)=Tw
wyliczamy Cx=(C3+Cext)
Cx≈5nF Cext≈4nF
Krytyczny prąd obciążenia I(Okr)=Uo*T*(1- δ)/2L≈5,83mA

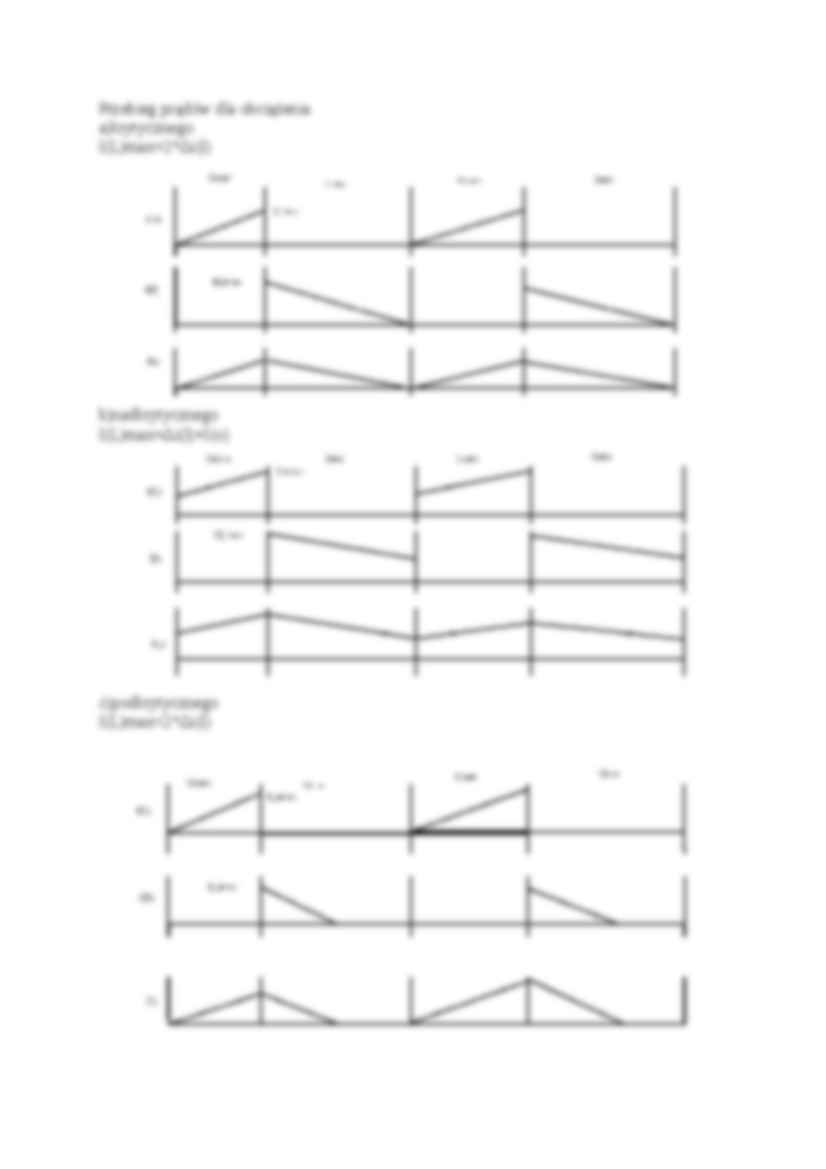

Przebieg prądów dla obciążenia a)krytycznego I(L)max=2*Δi(l)
b)nadkrytycznego
I(L)max=Δi(l)+I(o)
c)podkrytycznego
I(L)max ... zobacz całą notatkę
