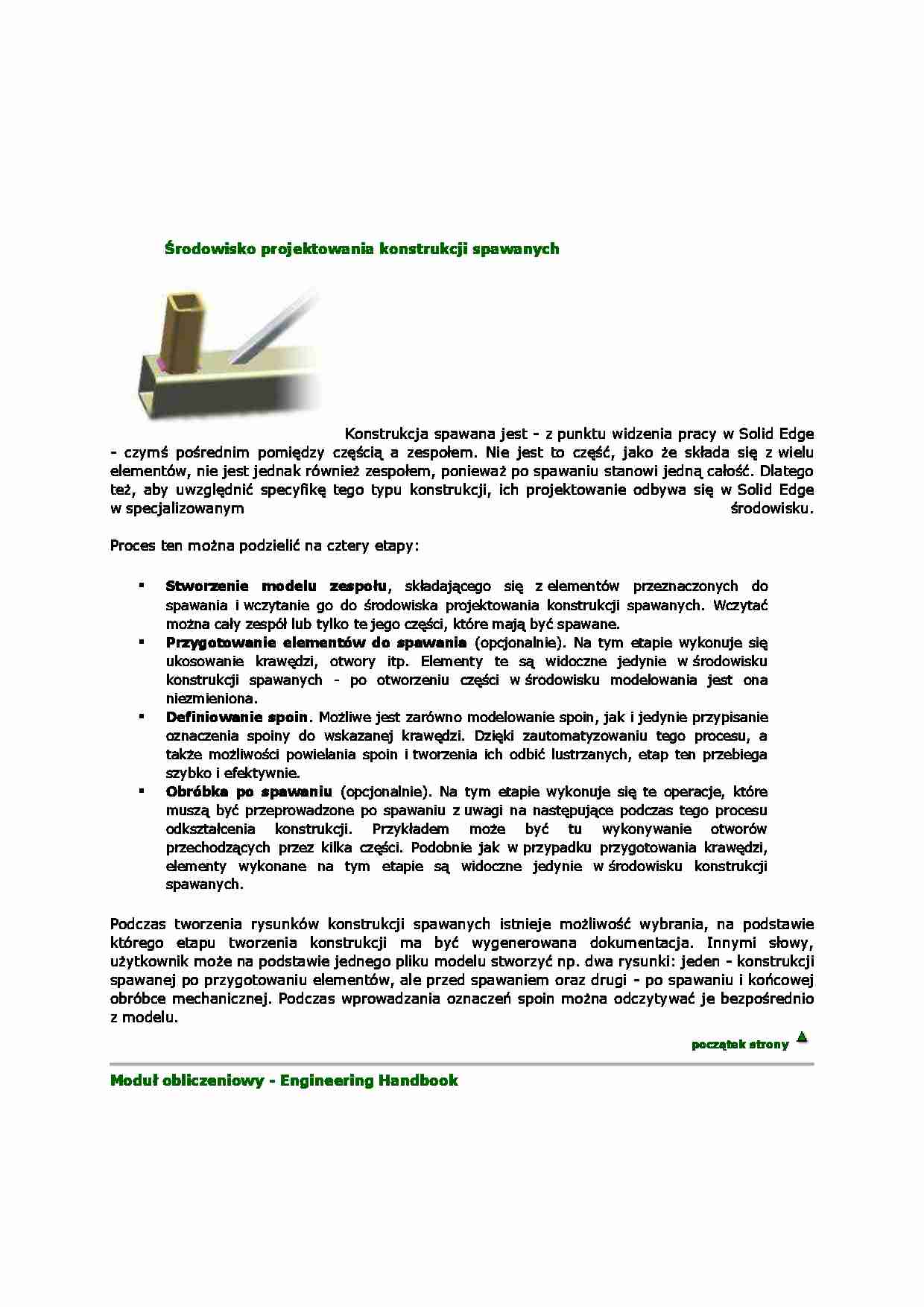

Środowisko projektowania konstrukcji spawanych - wykład. - strona 1 Środowisko projektowania konstrukcji spawanych - wykład. - strona 2 Środowisko projektowania konstrukcji spawanych - wykład. - strona 3

Fragment notatki:

Środowisko projektowania konstrukcji spawanych Konstrukcja spawana jest - z punktu widzenia pracy w Solid Edge - czymś pośrednim pomiędzy częścią a zespołem. Nie jest to część, jako że składa się z wielu elementów, nie jest jednak również zespołem, ponieważ po spawaniu stanowi jedną całość. Dlatego też, aby uwzględnić specyfikę tego typu konstrukcji, ich projektowanie odbywa się w Solid Edge w specjalizowanym środowisku. Proces ten można podzielić na cztery etapy: Stworzenie modelu zespołu , składającego się z elementów przeznaczonych do spawania i wczytanie go do środowiska projektowania konstrukcji spawanych. Wczytać można cały zespół lub tylko te jego części, które mają być spawane. Przygotowanie elementów do spawania (opcjonalnie). Na tym etapie wykonuje się ukosowanie krawędzi, otwory itp. Elementy te są widoczne jedynie w środowisku konstrukcji spawanych - po otworzeniu części w środowisku modelowania jest ona niezmieniona. Definiowanie spoin . Możliwe jest zarówno modelowanie spoin, jak i jedynie przypisanie oznaczenia spoiny do wskazanej krawędzi. Dzięki zautomatyzowaniu tego procesu, a także możliwości powielania spoin i tworzenia ich odbić lustrzanych, etap ten przebiega szybko i efektywnie. Obróbka po spawaniu (opcjonalnie). Na tym etapie wykonuje się te operacje, które muszą być przeprowadzone po spawaniu z uwagi na następujące podczas tego procesu odkształcenia konstrukcji. Przykładem może być tu wykonywanie otworów przechodzących przez kilka części. Podobnie jak w przypadku przygotowania krawędzi, elementy wykonane na tym etapie są widoczne jedynie w środowisku konstrukcji spawanych. Podczas tworzenia rysunków konstrukcji spawanych istnieje możliwość wybrania, na podstawie którego etapu tworzenia konstrukcji ma być wygenerowana dokumentacja. Innymi słowy, użytkownik może na podstawie jednego pliku modelu stworzyć np. dwa rysunki: jeden - konstrukcji spawanej po przygotowaniu elementów, ale przed spawaniem oraz drugi - po spawaniu i końcowej obróbce mechanicznej. Podczas wprowadzania oznaczeń spoin można odczytywać je bezpośrednio z modelu. początek strony Moduł obliczeniowy - Engineering Handbook Engineering Handbook - produkt firmy Mechsoft, włączony do Solid Edge począwszy od 8. wersji jako jeden z modułów - pozwala na wykonywanie obliczeń części maszyn i automatyczne tworzenie modeli . Wyposażony jest również w narzędzia do analizy tolerancji i pasowań ; może zawierać bibliotekę elementów znormalizowanych. Program umożliwia obliczenia typowych części (wały, koła zębate, elementy złączne) ; użytkownik może jednak również definiować i poddawać obliczeniom własne modele. Poszczególne elementy i wielkości mogą być ze sobą powiązane, dzięki czemu modyfikacja jednego parametru może pociągać za sobą przeliczenie całej konstrukcji. Przykładowo:

(…)


Pełna funkcjonalność środowisk zespołów i rysunków, możliwość modelowania pojedynczych elementów o średnim stopniu skomplikowania
3 185,-
Classic
Zaawansowane modelowanie, tworzenie zespołów i rysunków, środowisko projektowania konstrukcji spawanych, translatory
7 385,-
XpresRoute
Projektowanie rurociągów i instalacji elektrycznych (praca w środowisku zespołów)
1 735,-
Engineering Handbook
Moduł…
… formy). Przykładowe firmy: ANIS (Wrocław; produkcja opakowań), For - Mech (Kętrzyn; formy wtryskowe), Dionar (Dzierżoniów; formy wtryskowe, wykrojniki), Gerda Hydomat (Warszawa; wykrojniki), Plasmet (Widzino k.Słupska; elementy dla przemysłu motoryzacyjnego). Przemysł maszynowy
W zależności od wymagań użytkownika mogą zostać zastosowane konfiguracje Assembly lub Classic, z ewentualnym wykorzystaniem…
... zobacz całą notatkę
