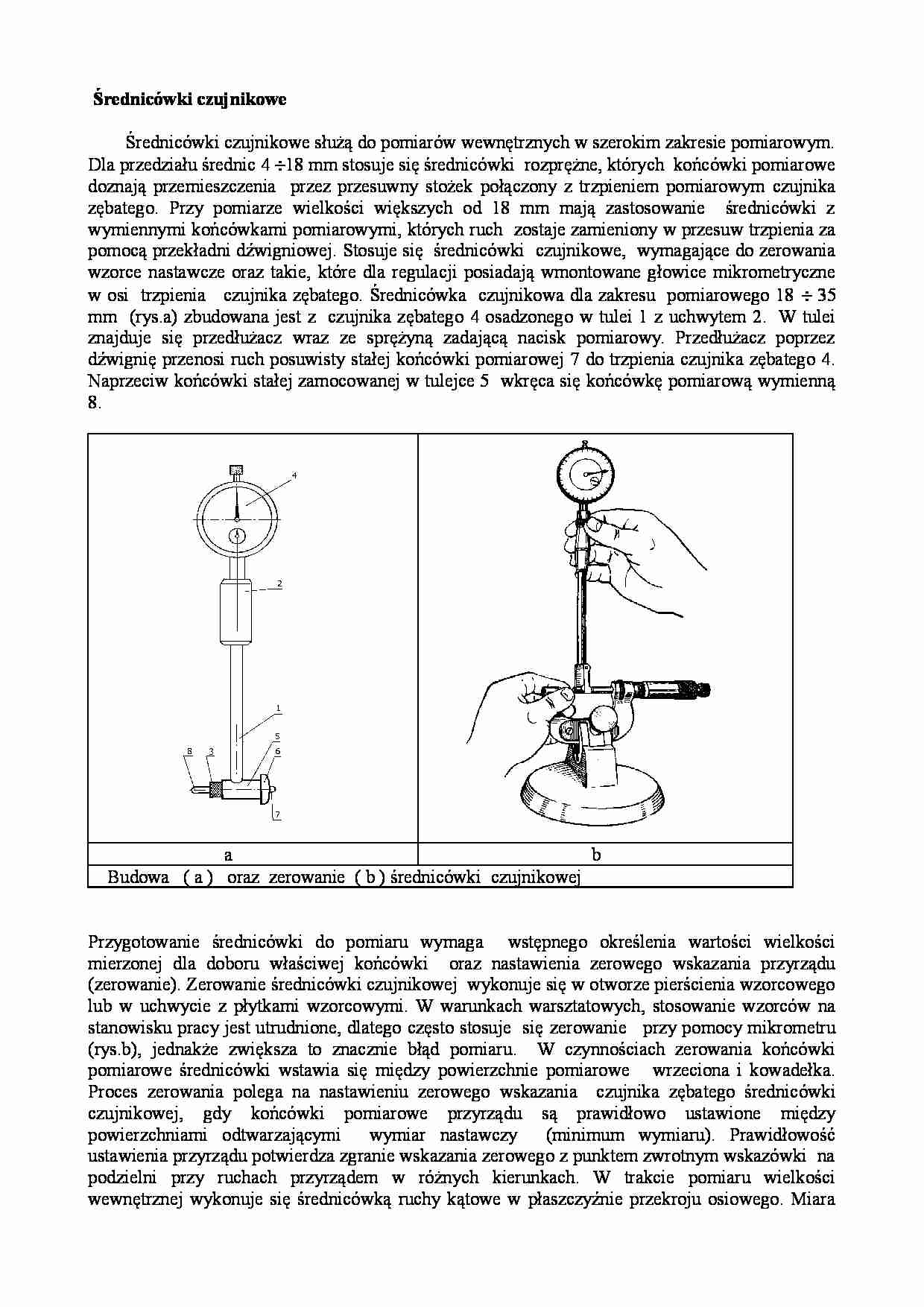

Średnicówki czujnikowe - strona 1 Średnicówki czujnikowe - strona 2

Fragment notatki:

 Średnicówki czujnikowe         Średnicówki czujnikowe służą do pomiarów wewnętrznych w szerokim zakresie pomiarowym.  Dla przedziału średnic 4  ÷18 mm stosuje się średnicówki  rozprężne, których  końcówki pomiarowe  doznają przemieszczenia   przez przesuwny stożek połączony z trzpieniem pomiarowym czujnika  zębatego.   Przy   pomiarze   wielkości   większych   od   18   mm   mają   zastosowanie     średnicówki   z  wymiennymi końcówkami pomiarowymi, których ruch  zostaje zamieniony w przesuw trzpienia za  pomocą przekładni dźwigniowej. Stosuje się  średnicówki  czujnikowe,  wymagające do zerowania  wzorce nastawcze oraz takie, które dla regulacji posiadają wmontowane głowice mikrometryczne  w osi  trzpienia   czujnika zębatego. Średnicówka  czujnikowa dla zakresu  pomiarowego 18  ÷ 35  mm  (rys.a) zbudowana jest z  czujnika zębatego 4 osadzonego w tulei 1 z uchwytem 2.  W tulei  znajduje   się   przedłużacz   wraz   ze   sprężyną   zadającą   nacisk   pomiarowy.   Przedłużacz   poprzez  dźwignię przenosi ruch posuwisty stałej końcówki pomiarowej 7 do trzpienia czujnika zębatego 4.  Naprzeciw końcówki stałej zamocowanej w tulejce 5  wkręca się końcówkę pomiarową wymienną  8.                                                      a                                     b    Budowa   ( a )   oraz  zerowanie  ( b ) średnicówki  czujnikowej    Przygotowanie   średnicówki   do   pomiaru   wymaga     wstępnego   określenia   wartości   wielkości  mierzonej   dla   doboru   właściwej   końcówki     oraz   nastawienia   zerowego   wskazania   przyrządu  (zerowanie). Zerowanie średnicówki czujnikowej  wykonuje się w otworze pierścienia wzorcowego  lub w uchwycie z płytkami wzorcowymi. W warunkach warsztatowych, stosowanie wzorców na  stanowisku pracy jest utrudnione, dlatego często stosuje  się zerowanie   przy pomocy mikrometru  (rys.b),   jednakże  zwiększa   to   znacznie   błąd   pomiaru.     W   czynnościach   zerowania   końcówki  pomiarowe średnicówki wstawia się między powierzchnie pomiarowe     wrzeciona i kowadełka.  Proces   zerowania   polega   na   nastawieniu   zerowego   wskazania     czujnika   zębatego   średnicówki  czujnikowej,   gdy   końcówki   pomiarowe   przyrządu   są   prawidłowo   ustawione   między  powierzchniami   odtwarzającymi     wymiar   nastawczy     (minimum   wymiaru).   Prawidłowość  ustawienia przyrządu potwierdza zgranie wskazania zerowego z punktem zwrotnym wskazówki  na  ... zobacz całą notatkę
