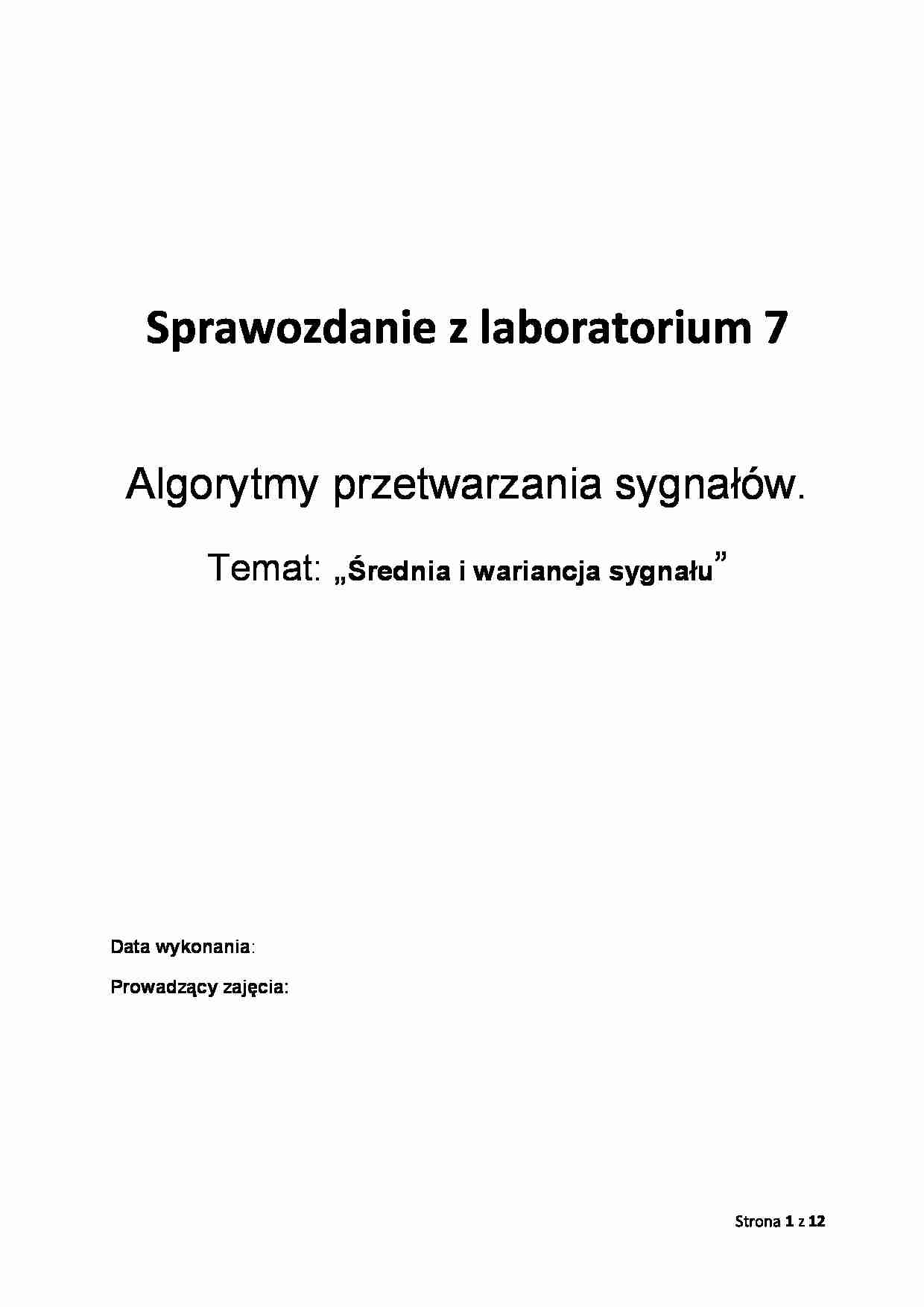

Sprawozdanie z laboratorium 7
Algorytmy przetwarzania sygnałów.
Temat: „Średnia i wariancja sygnału”
Data wykonania: Prowadzący zajęcia: Sygnał sinusoidalny.
N = 100;
t = linspace (1, N, N);
x = sin (2*pi*0.15*t + pi/5);
Wartośćśredniasygnałusinusoidalnego
Kod:
function m = wart_srednia(x,N,Skip,Len) m = 0;
for k = 1:Len m = m+x(k+Skip);
end
m = m / Len;
m = wart_srednia (x, N, 10, 20);
Wartość średnia =1.8874e-016
Wartość średnia dla fp=50.
Wartośćśredniadlafp=300.
Wartośćchwilowasygnałusinusoidalnego.
Kod:
function [m] = chwilowa_w_srednia(x,N,Len)
for i = 1:Len-1
a = 0;
for k = 1:i-1
a = a + x(k);
end;
m(i) = a / i;
end;
for i = Len:N
a = 0;
for k = i-Len+1:i a = a + x(k);
end
m(i) = a / Len;
end;
dla k=5
Dla k=15
Bieżąca wartość średnia sygnału sinusoidalnego.
Kod:
function [m] = biezaca_w_srednia (x, N, alfa)
if (alfa 1.0)
error('nieprawidłowaalfa')
end
m(1) = x(1);
for i = 2:N
m(i) = alfa * m(i-1) + (1-alfa) * x(i);
end;
dla alfa= 0,0
dla alfa= 0,5 dla alfa= 0,95
Wariancja sygnału sinusoidalnego.
Kod:
function v = war (x,N,Skip,Len)
if (Skip+Len N)
error('Skip+Lenwieksze od dlugoscisygnalu')
end
m = 0;
for k = 1:N m = m + x(k);
end
m = m / N;
v = 0;
for k = 1:Len v = v + (x(k+Skip)-m)^2;
end
v = v / Len;
disp(['wariancja wynosi ', num2str(v)])
wariancja = 0.5 ; fp=100
wariancja = 0.5 ; fp=300
Wariancja chwilowa sygnału sinusoidalnego.
Kod:
(…)
… z prostej linii poprzez mocne oscylacje (np. alfa=0.4) aż do dosyć spokojnych (np. alfa 0.9 ) przez co można dostrzec iż wykres się wygładził. Wpływ skoku miał znaczenia iż w przypadku zmniejszania go sygnał wykazywał tendencję do wygładzania- im mniejszy skok tym wykres był bardziej wygładzony.
Długość sygnału nie miała żadnego znaczenia na wynik średniej ponieważ był on zwracany taki sam. Wpływ alfa…
