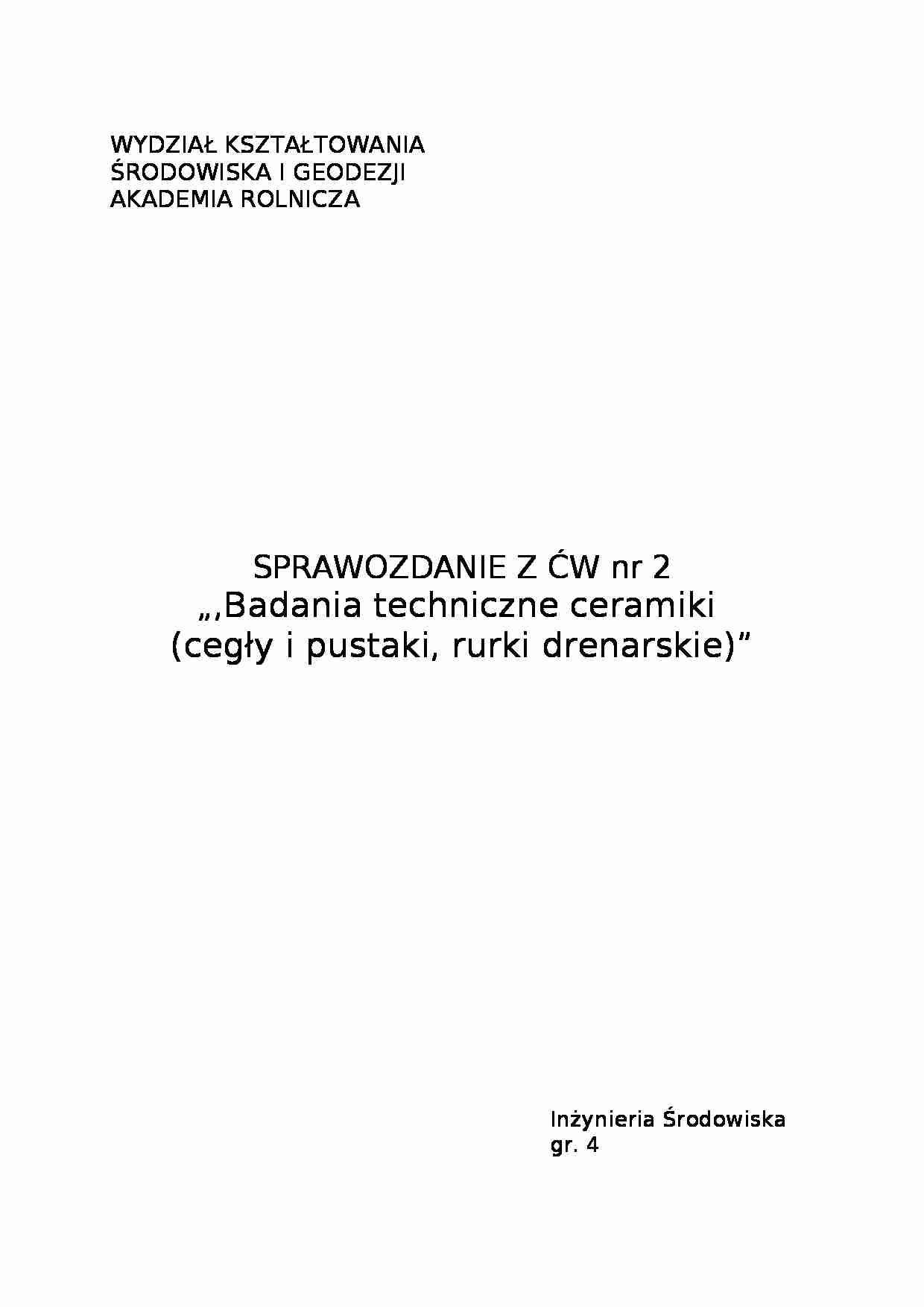

sprawozdanie z ceramiki - strona 1 sprawozdanie z ceramiki - strona 2 sprawozdanie z ceramiki - strona 3

Fragment notatki:

WYDZIAŁ KSZTAŁTOWANIA ŚRODOWISKA I GEODEZJI
AKADEMIA ROLNICZA
SPRAWOZDANIE Z ĆW nr 2
„,Badania techniczne ceramiki (cegły i pustaki, rurki drenarskie)”
Inżynieria Środowiska gr. 4
SEKCJA 4
Sprawdzenie cech zewnętrznych Kształt i wymiar wyrobów - dokonujemy przez pomiar z dokładnością do 1mm linijki z podziałką.
Wielkość skrzywień powierzchni i krawędzi dokonujemy przez pomiar odchylenia wyrobu od płaszczyzny.
Wielkość, liczbę szczerb, uszkodzeń i pęknięć krawędzi naroży - przeprowadzamy przez oględziny, policzenie uszkodzeń i wad oraz i pomiar z dokładności do 1 mm.
Wielkość, liczbę rys pęknięć powierzchni - wykonujemy tak samo jak przy sprawdzeniu wielkości, liczby szczerb, uszkodzeń i pęknięć krawędzi naroży
Wady powierzchniowe - wykonujemy jak wyżej.
Odchylenia powierzchni bocznych lub czołowych od pionu - wykonujemy przez pomiar odchylenia wyrobu od płaszczyzny z dokładnością do 1mm. ( w rurkach drenarskich dokonujemy pomiaru w chwili największego odchylenia dolnej krawędzi rurki od linii pionowej wyznaczonej przez kątownik, maksymalne odchylenie znajdujemy przez obrót rurki wokół własnej osi)
Wzajemne prostopadłości powierzchni i krawędzi - odchylenie mierzymy za linijki z dokładnością do 1 mm. WYNIKI
Próbka I cegła pełna
kształt-prostopadłościan 25 x 12,2 x 6,5 cm
odchylenie powierzchni czołowej od pionu-4 mm
odchylenie powierzchni bocznej od pionu-2 mm
odchylenie powierzchni od kąta prostego-2mm
krawędzie uszczerbione
występowanie bruzd- max 36 mm
zgrubienie na 1mmna stronie czołowej
25 pęknięcia-najdłuższe 70 mm
Próbka II cegła klinkierowa
kształt-prostopadłościan 25,2 x 6,9 x 11,8 cm
odchylenie powierzchni czołowej od pionu-2 mm
3 pęknięcia-najdłuższe 2,4cm
Próbka III cegła dziurawka
kształt-prostopadłościan 25,2 x 11,8 x 6,9 cm
odchylenie powierzchni czołowej od pionu-2 mm
odchylenie powierzchni bocznej od pionu-3 mm


(…)


26,1
7,1
12,3
2,28
2,78
1,22
IV
PD2 -dziurawka 2
25,1
21,5
11,2
6,04
5,75
0,95
Badania wytrzymałości na ściskanie (dziurawka, cegła pełna)
Przygotowujemy cegły zmaczając je wodzie, następnie tworzymy zaprawę cementową 1:1 (mieszamy cement portlandzki 350 i piasek w równych proporcjach, połączeniu ich wodą do uzyskania odpowiedniej konsystencji)
Spajamy 2 całe cegły dziurawki 10 -12 mm warstwą przygotowanej zaprawy
Wyrównujemy powierzchnie próbki tą samą zaprawą-warstwą wynoszącą 10-12mm
Tworzymy połówki z cegły pełnej
Spajamy zaprawą cementową tak, aby powierzchnie powstałe z przecięcia (łamania) były do siebie przeciwległe.
Wyrównujemy powierzchnie przeznaczone do ściskania 10-12mm
Odkładamy próbki na określony czas
Próbki układamy w urządzeniu probierczym na podkładce, obciążenie próbek…
