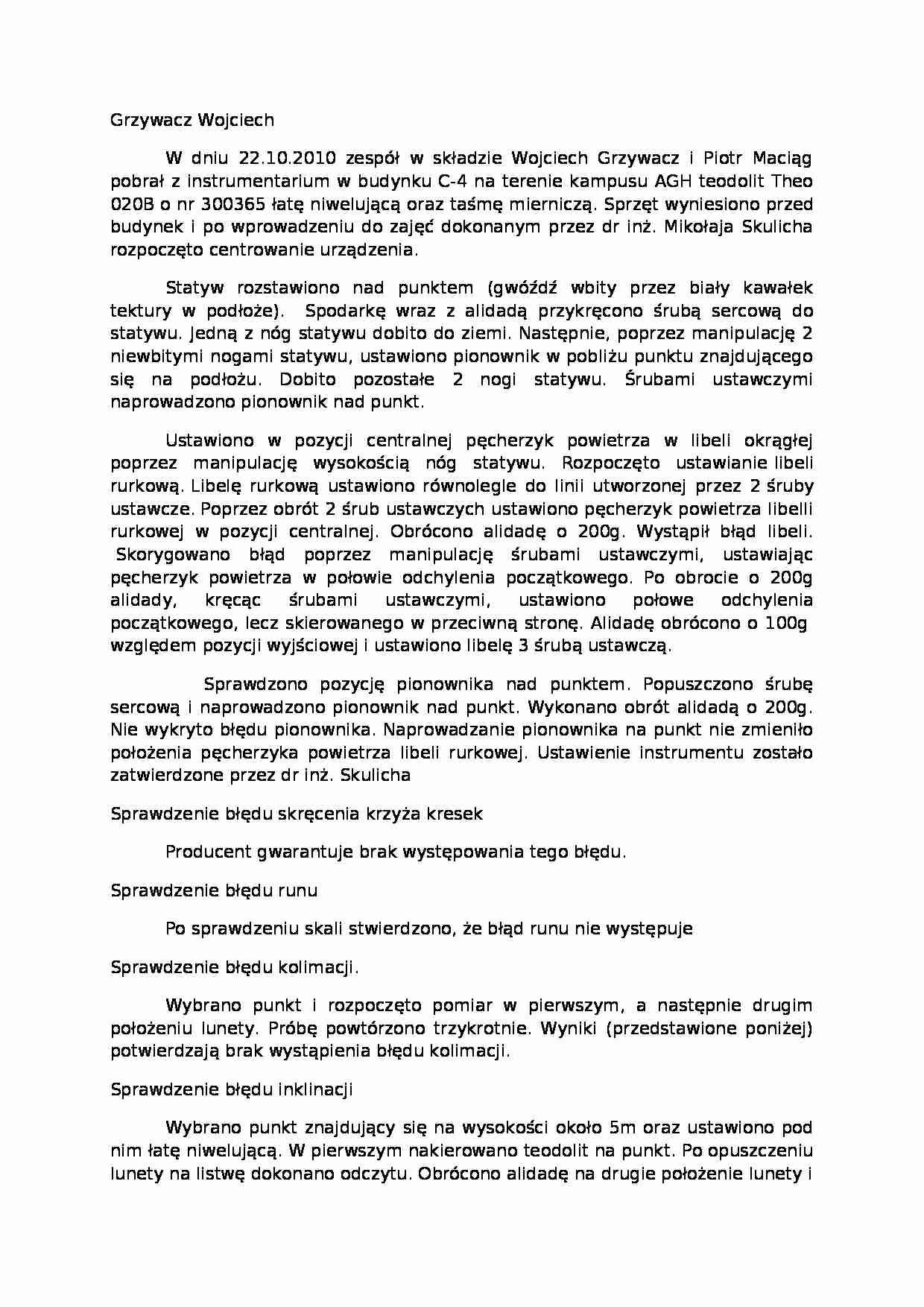

W dniu 22.10.2010 zespół w składzie Wojciech Grzywacz i Piotr Maciąg pobrał z instrumentarium w budynku C-4 na terenie kampusu AGH teodolit Theo 020B o nr 300365 łatę niwelującą oraz taśmę mierniczą . Sprzęt wyniesiono przed budynek i po wprowadzeniu do zajęć dokonanym przez dr inż. Mikołaja Skulicha rozpoczęto centrowanie urządzenia. Statyw rozstawiono nad punktem (gwóźdź wbity przez biały kawałek tektury w podłoże). Spodarkę wraz z alidadą przykręcono śrubą sercową do statywu. Jedną z nóg statywu dobito do ziemi. Następnie, poprzez manipulację 2 niewbitymi nogami statywu, ustawiono pionownik w pobliżu punktu znajdującego się na podłożu. Dobito pozostałe 2 nogi statywu. Śrubami ustawczymi naprowadzono pionownik nad punkt.
Ustawiono w pozycji centralnej pęcherzyk powietrza w libeli okrągłej poprzez manipulację wysokością nóg statywu. Rozpoczęto ustawianie libeli rurkową. Libelę rurkową ustawiono równolegle do linii utworzonej przez 2 śruby ustawcze. Po przez obrót 2 śrub ustawczych ustawiono pęcherzyk powietrza libelli rurkowej w pozycji centralnej. Obrócono alidadę o 200g. Wystąpił błąd libeli. Skorygowano błąd poprzez manipulację śrubami ustawczymi, ustawiając pęcherzyk powietrza w połowie odchylenia początkowego. Po obrocie o 200g alidady, kręcąc śrubami ustawczymi, ustawiono połowe odchylenia początkowego, lecz skierowanego w przeciwną stronę. Alidadę obrócono o 100g względem pozycji wyjściowej i ustawiono libelę 3 śrubą ustawczą. Sprawdzono pozycję pionownika nad punktem. Popuszczono śrubę sercową i naprowadzono pionownik nad punkt. Wykonano obrót alidadą o 200g. Nie wykryto błędu pionownika. Naprowadzanie pionownika na punkt nie zmieniło położenia pęcherzyka powietrza libeli rurkowej. Ustawienie instrumentu zostało zatwierdzone przez dr inż. Skulicha Sprawdzenie błędu skręcenia krzyża kresek
Producent gwarantuje brak występowania tego błędu.
Sprawdzenie błędu runu
Po sprawdzeniu skali stwierdzono, że błąd runu nie występuje
Sprawdzenie błędu kolimacji.
Wybrano punkt i rozpoczęto pomiar w pierwszym, a następnie drugim położeniu lunety. Próbę powtórzono trzykrotnie. Wyniki (przedstawione poniżej) potwierdzają brak wystąpienia błędu kolimacji.
Sprawdzenie błędu inklinacji
Wybrano punkt znajdujący się na wysokości około 5m oraz ustawiono pod nim łatę niwelującą. W pierwszym nakierowano teodolit na punkt. Po opuszczeniu lunety na listwę dokonano odczytu. Obrócono alidadę na drugie położenie lunety i powtórzono powyższe czynności. Próbę powtórzono trzykrotnie. Wyniki (przedstawione poniżej) potwierdzają brak wystąpienia błędu inklinacji. Sprawdzenie błędu indeksu
