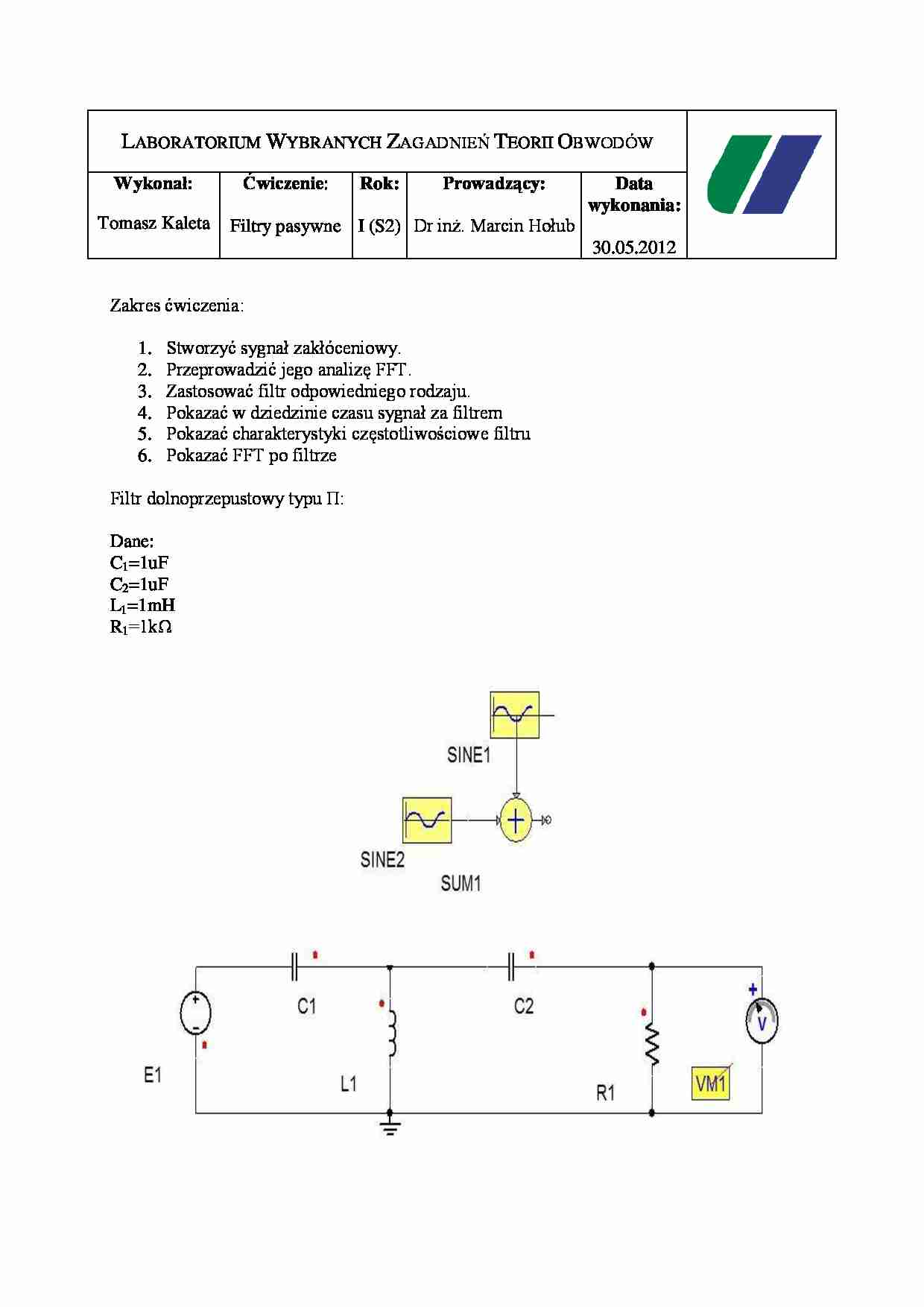

Laboratorium Wybranych Zagadnień Teorii Obwodów Wykonał: Tomasz Kaleta
Ćwiczenie :
Filtry pasywne Rok: I (S2) Prowadzący: Dr inż. Marcin Hołub Data wykonania: 30.05.2012
Zakres ćwiczenia:
Stworzyć sygnał zakłóceniowy.
Przeprowadzić jego analizę FFT.
Zastosować filtr odpowiedniego rodzaju.
Pokazać w dziedzinie czasu sygnał za filtrem
Pokazać charakterystyki częstotliwościowe filtru
Pokazać FFT po filtrze
Filtr dolnoprzepustowy typu П:
Dane:
C 1 =1uF
C 2 =1uF
L 1 =1mH
R 1 =1kΩ
Charakterystyki częstotliwościowe:
FFT po filtrze:
Sygnał za filtrem w dziedzinie czasu:
