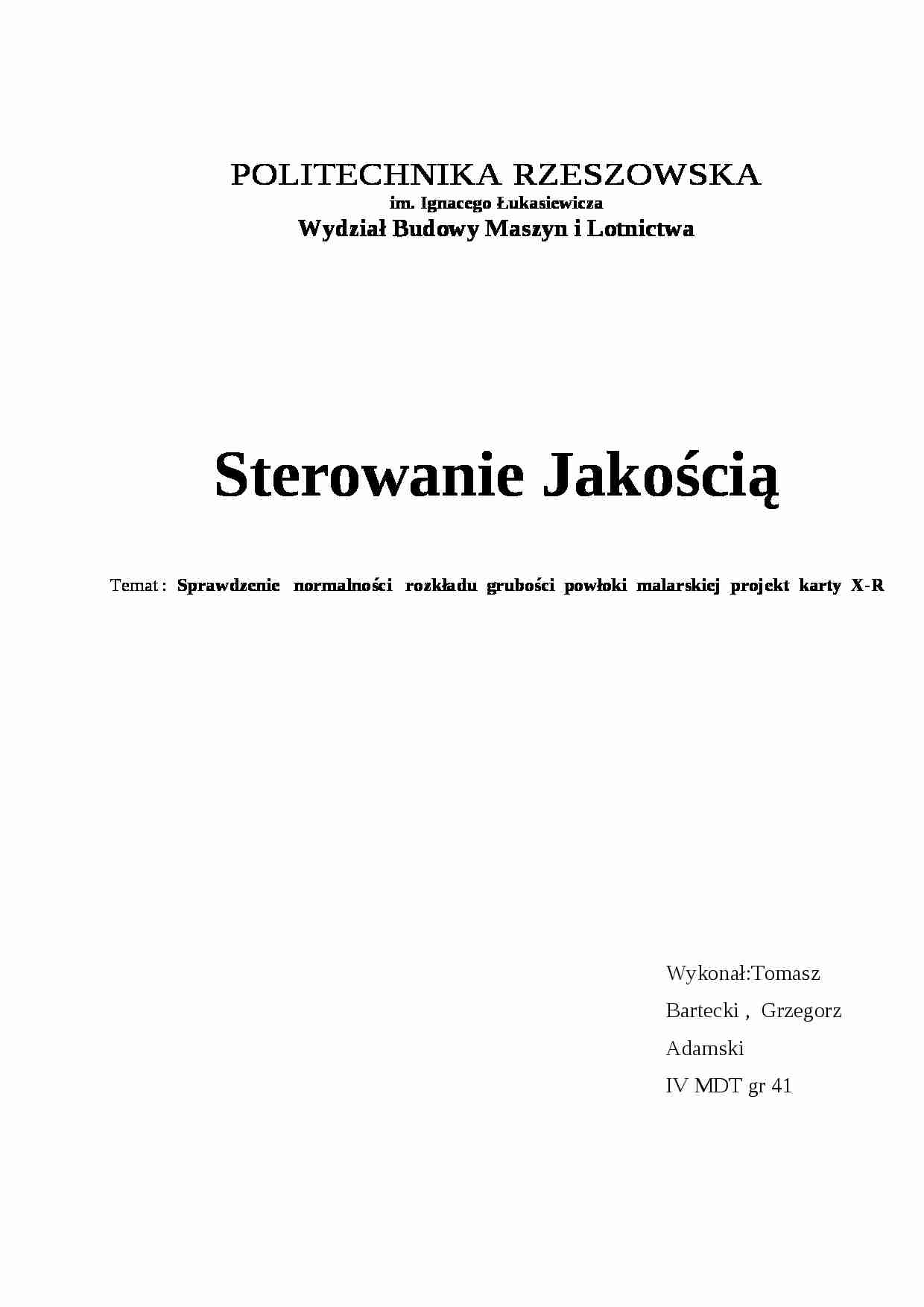

POLITECHNIKA RZESZOWSKA im. Ignacego Łukasiewicza Wydział Budowy Maszyn i Lotnictwa Sterowanie Jakością Temat : Sprawdzenie normalności rozkładu grubości powłoki malarskiej projekt karty X-R Metoda histogramowa (przybliżona)- dla powłoki malarskiej k- liczba przedziałów;
N - ilość wyników (pomiarów);
rozstęp: x min - minimalna grubość(wymiar);
x max - maksymalna grubość(wymiar);
X min = 2,1 X max =15, 1 R=X max -X min =13 wielkość przedziału: b =R/k=13/8=1,6
Wnioski: Rozkład zbliżony do rozkładu normalnego.
wielkość przedziału: b =1,6
Numer przedziału Zakres przedziału Liczba sztuk w danym przedziale Skumulowana liczba sztuk w danym przedziale Wartość dystrybuanty empiryczna 1 1,65 - 3,3 3 3 0,05 2 3,3 - 4,95 4 7 0,12 3 4,95 - 6,6 4 11 0,18 4 6,6 -8,25 4 15 0,25 5 8,25 - 9,9 8 23 0,38 6 9,9 - 11,55 15 38 0,63 7 11,55 - 13,5 16 54 0,90 8 13,5 - 15,1 6 60 1,00 Wartość dystrybuanty empiryczna:
Skumulowana liczba sztuk w przedziale
60 Metoda histogramowa (przybliżona)- dla powłoki galwanicznej k- liczba przedziałów;


(…)

…, a jego rozkład jest zbliżony do rozkładowi Gaussa . Na proces nie wpływają żadne błędy systematyczne . Z interpretacji kart -R wynika iż, proces malowania przebiega prawidłowo jedynie jeden punkt znalazł się w obszarze ostrzegawczym a nawet przekroczył minimalnie dolną zewnętrzna linię kontrolną karty-X co można ostatecznie zgłosić pracownikowi. Procesu nie należy zatrzymywać gdyż, przebiega on jak najbardziej prawidłowo. Obróbka galwaniczna również przebiega prawidłowo z tym że, kilka punktów zbliża się do linii ostrzegawczych i tylko jeden punkt wychodzi poza pole wyznaczone przez te linie , ale i ten nie przekracza zewnętrznych linii kontrolnych.
Ostatecznie można stwierdzić, że oba procesy przebiegają prawidłowo i są pod kontrolą statystyczną.
Wykonał:Tomasz Bartecki , Grzegorz Adamski IV MDT gr 41
