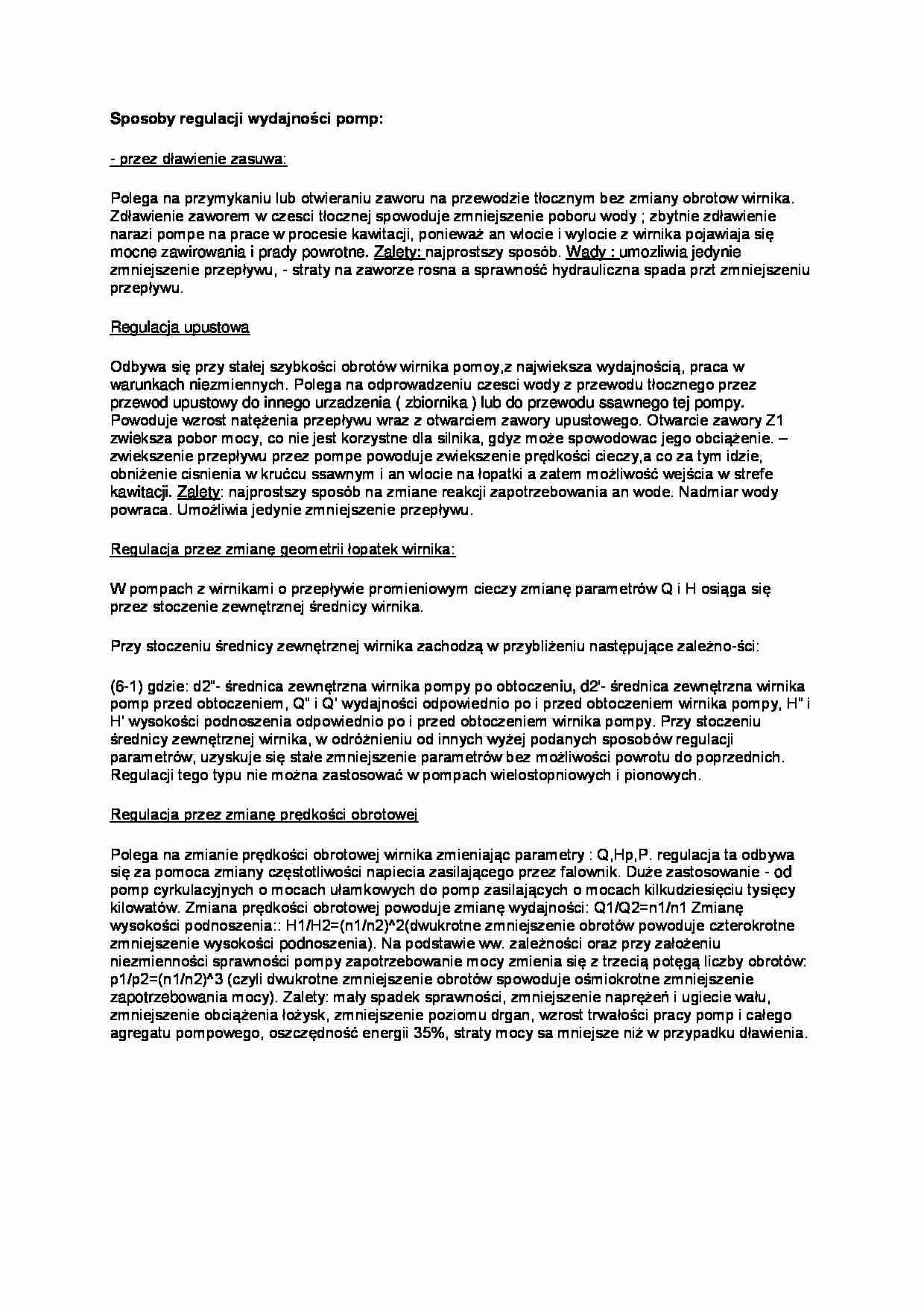

S posoby regulacji wydajności pomp: - przez dławienie zasuwa: Polega na przymykaniu lub otwieraniu zaworu na przewodzie tłocznym bez zmiany obrotow wirnika. Zdławienie zaworem w czesci tłocznej spowoduje zmniejszenie poboru wody ; zbytnie zdławienie narazi pompe na prace w procesie kawitacji, ponieważ an wlocie i wylocie z wirnika pojawiaja się mocne zawirowania i prady powrotne. Zalety: najprostszy sposób. Wady : umozliwia jedynie zmniejszenie przepływu, - straty na zaworze rosna a sprawność hydrauliczna spada przt zmniejszeniu przepływu. Regulacja upustowa Odbywa się przy stałej szybkości obrotów wirnika pomoy,z najwieksza wydajnością, praca w warunkach niez miennych. Polega na odprowadzeniu czesci wody z przewodu tłocznego przez przewod upustowy do innego urzadzenia ( zbiornika ) lub do przewodu ssawnego tej pompy. Powoduje wzrost natężenia przepływu wraz z otwarciem zawory upustowego. Otwarcie zawory Z1 zwie ksza pobor mocy, co nie jest korzystne dla silnika, gdyz może spowodowac jego obciążenie. – zwiekszenie przepływu przez pompe powoduje zwiekszenie prędkości cieczy,a co za tym idzie, obniżenie cisnienia w krućcu ssawnym i an wlocie na łopatki a zatem możliwość wejścia w strefe kawitacji. Zalety : najprostszy sposób na zmiane reakcji zapotrzebowania an wode. Nadmiar wody powraca. Umożliwia jedynie zmniejszenie przepływu. Regulacja przez zmianę geometrii łopatek wirnika: W pompach z wirnikami o przepływie promieniowym cieczy zmianę parametrów Q i H osiąga się przez stoczenie zewnętrznej średnicy wirnika. Przy stoczeniu średnicy zewnętrznej wirnika zachodzą w przybliżeniu następujące zależno-ści: (6- 1) gdzie: d2”- średnica zewnętrzna wirnika pompy po obtoczeniu, d2'- średnica zewnętrzna wirnika pomp przed obtoczeniem, Q” i Q’ wydajności odpowiednio po i przed obtoczeniem wirnika pompy, H” i H’ wysokości podnoszenia odpowiednio po i przed obtoczeniem wirnika pompy. Przy stoczeniu średnicy zewnętrznej wirnika, w odróżnieniu od innych wyżej podanych sposobów regulacji parametrów, uzyskuje się stałe zmniejszenie parametrów bez możliwości powrotu do poprzednich. Regulacji tego typu nie można zastosować w pompach wielostopniowych i pionowych. Regulacja przez zmianę prędkości obrotowej Polega na zmianie prędkości obrotowej wirnika zmieniając parametry : Q,Hp,P. regulacja ta odbywa się za pomoca zmiany częstotliwości napiecia zasilającego przez falownik. Duże zastosowanie - od pomp cyrkulacyjnych o mocach ułamkowych do pomp zasilających o mocach kilkudziesięciu tysięcy
(…)
… się z trzecią potęgą liczby obrotów:
p1/p2=(n1/n2)^3 (czyli dwukrotne zmniejszenie obrotów spowoduje ośmiokrotne zmniejszenie
zapotrzebowania mocy). Zalety: mały spadek sprawności, zmniejszenie naprężeń i ugiecie wału,
zmniejszenie obciążenia łożysk, zmniejszenie poziomu drgan, wzrost trwałości pracy pomp i całego
agregatu pompowego, oszczędność energii 35%, straty mocy sa mniejsze niż w przypadku dławienia…
