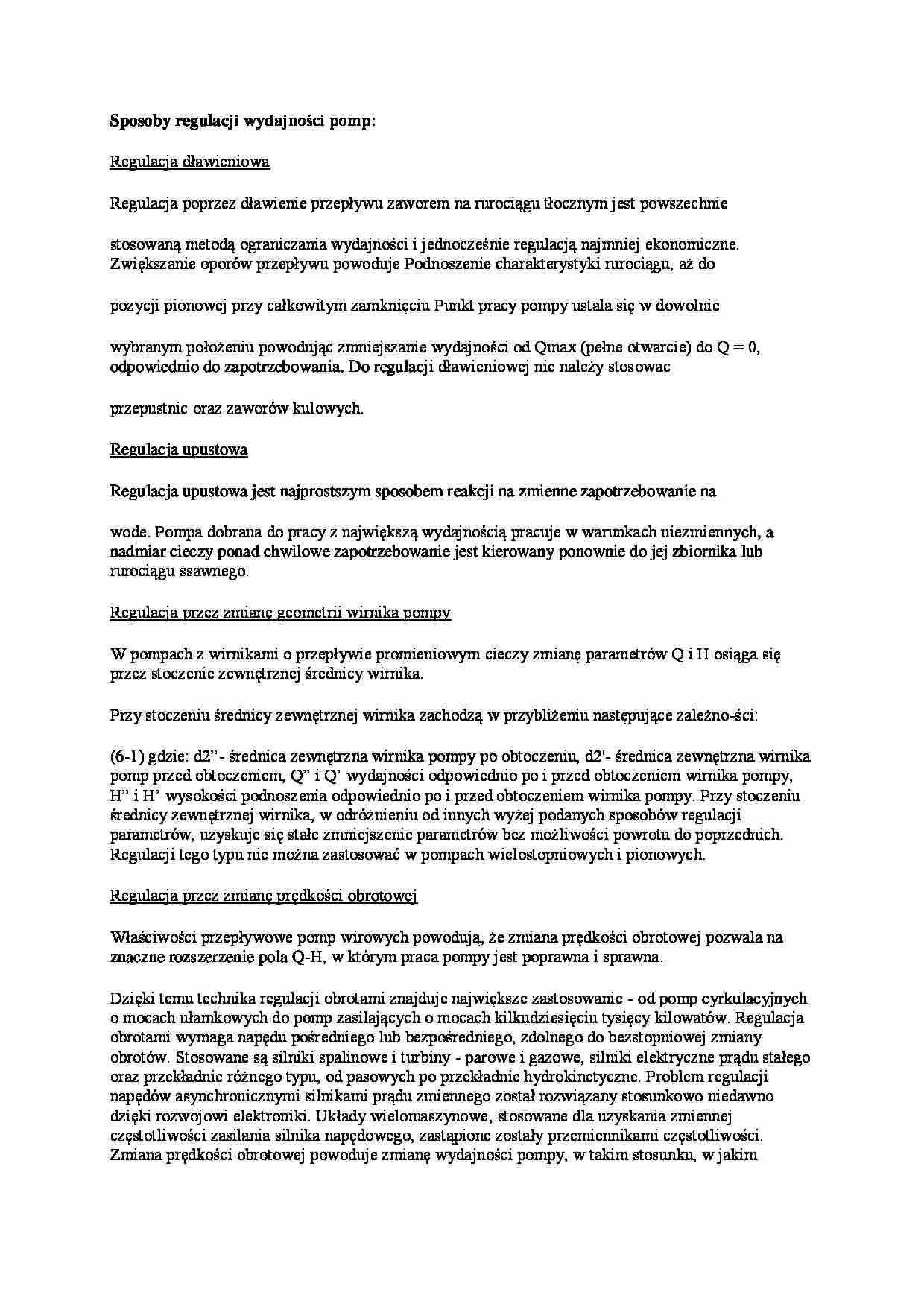

Sposoby regulacji wydajności pomp: Regulacja dławieniowa Regulacja poprzez dławienie przepływu zaworem na rurociągu tłocznym jest powszechnie stosowaną metodą ograniczania wydajności i jednocześnie regulacją najmniej ekonomiczne. Zwiększanie oporów przepływu powoduje Podnoszenie charakterystyki rurociągu, aż do pozycji pionowej przy całkowitym zamknięciu Punkt pracy pompy ustala się w dowolnie wybranym położeniu powodując zmniejszanie wydajności od Qmax (pełne otwarcie) do Q = 0, odpowiednio do zapotrzebowania. Do regulacji dławieniowej nie należy stosowac przepustnic oraz zaworów kulowych. Regulacja upustowa Regulacja upustowa jest najprostszym sposobem reakcji na zmienne zapotrzebowanie na wode. Pompa dobrana do pracy z największą wydajnością pracuje w warunkach niezmiennych, a nadmiar cieczy ponad chwilowe zapotrzebowanie jest kierowany ponownie do jej zbiornika lub rurociągu ssawnego. Regulacja przez zmianę geometrii wirnika pompy W pompach z wirnikami o przepływie promieniowym cieczy zmianę parametrów Q i H osiąga się przez stoczenie zewnętrznej średnicy wirnika. Przy stoczeniu średnicy zewnętrznej wirnika zachodzą w przybliżeniu następujące zależno-ści: (6-1) gdzie: d2”- średnica zewnętrzna wirnika pompy po obtoczeniu, d2'- średnica zewnętrzna wirnika pomp przed obtoczeniem, Q” i Q’ wydajności odpowiednio po i przed obtoczeniem wirnika pompy, H” i H’ wysokości podnoszenia odpowiednio po i przed obtoczeniem wirnika pompy. Przy stoczeniu średnicy zewnętrznej wirnika, w odróżnieniu od innych wyżej podanych sposobów regulacji parametrów, uzyskuje się stałe zmniejszenie parametrów bez możliwości powrotu do poprzednich. Regulacji tego typu nie można zastosować w pompach wielostopniowych i pionowych. Regulacja przez zmianę prędkości obrotowej Właściwości przepływowe pomp wirowych powodują, że zmiana prędkości obrotowej pozwala na znaczne rozszerzenie pola Q-H, w którym praca pompy jest poprawna i sprawna. Dzięki temu technika regulacji obrotami znajduje największe zastosowanie - od pomp cyrkulacyjnych o mocach ułamkowych do pomp zasilających o mocach kilkudziesięciu tysięcy kilowatów. Regulacja obrotami wymaga napędu pośredniego lub bezpośredniego, zdolnego do bezstopniowej zmiany obrotów. Stosowane są silniki spalinowe i turbiny - parowe i gazowe, silniki elektryczne prądu stałego oraz przekładnie różnego typu, od pasowych po przekładnie hydrokinetyczne. Problem regulacji napędów asynchronicznymi silnikami prądu zmiennego został rozwiązany stosunkowo niedawno
... zobacz całą notatkę
