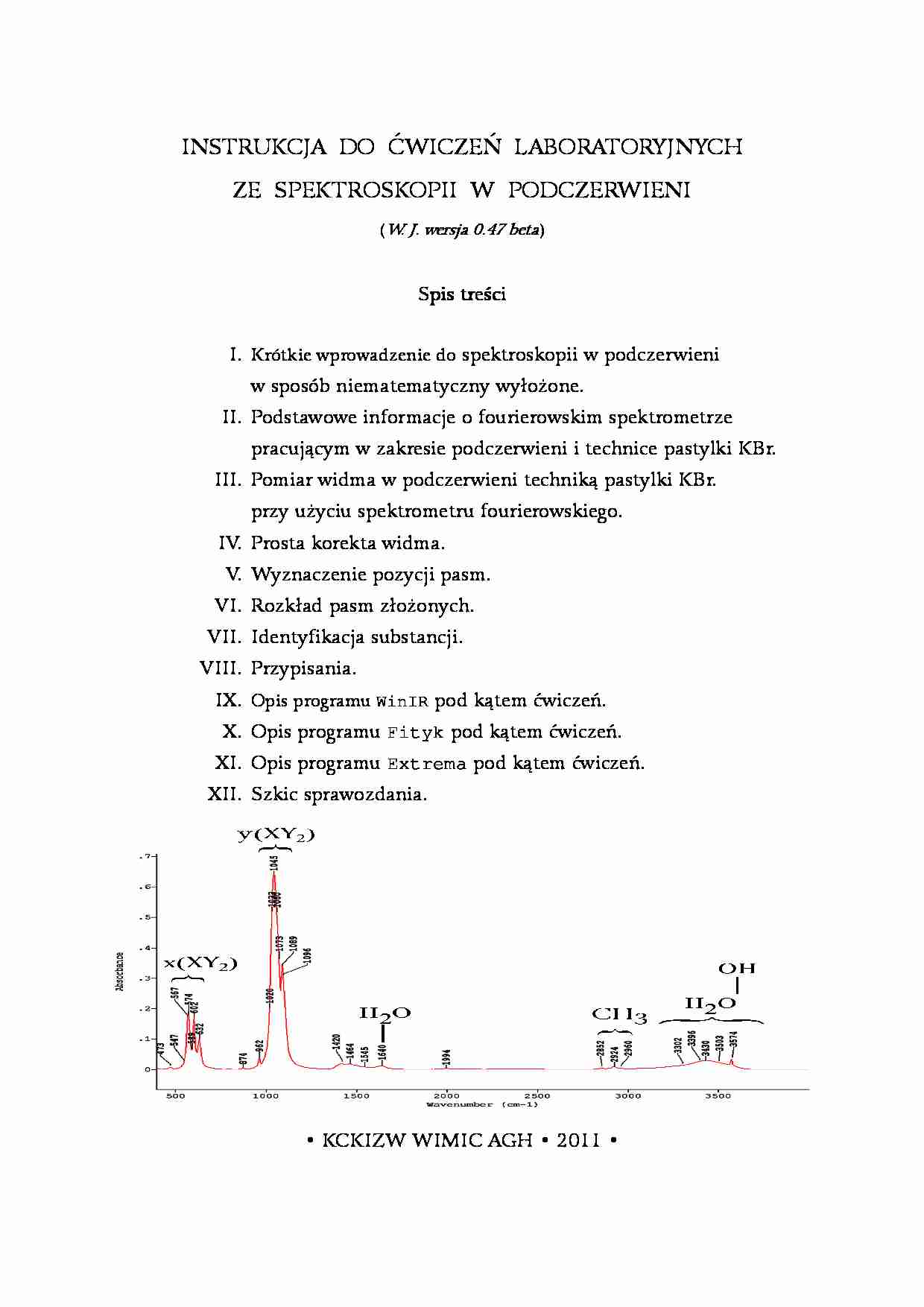

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH ZE SPEKTROSKOPII W PODCZERWIENI ( W. J. wersja 0.47 beta) Spis treści Spis treśc Spis treś Spis tre I. Krótkie wprowadzenie do spektroskopii w podczerwieni w sposób niematematyczny wyłoŜone. II. Podstawowe informacje o fourierowskim spektrometrze pracującym w zakresie podczerwieni i technice pastylki KBr. III. Pomiar widma w podczerwieni techniką pastylki KBr. przy uŜyciu spektrometru fourierowskiego. IV. Prosta korekta widma. V. Wyznaczenie pozycji pasm. VI. Rozkład pasm złoŜonych. VII. Identyfikacja substancji. VIII. Przypisania. IX. Opis programu WinIR pod kątem ćwiczeń. X. Opis programu Fityk pod kątem ćwiczeń. XI. Opis programu Extrema pod kątem ćwiczeń. XII. Szkic sprawozdania. • KCKIZW WIMIC AGH • 2011 • 2 I. Krótkie wprowadzenie do spektroskopii w podczerwieni w sposób niematematyczny wyłoŜone 1. O czym mówimy? Materia absorbuje, rozprasza i emituje w sposób selektywny i nieselektywny promie- niowanie elektromagnetyczne. ZaleŜność tego oddziaływania od energii promieniowa- nia elektromagnetycznego jest tzw. „widmem energetycznym promieniowania” lub w skrócie „widmem”. Spektroskopia jest nauką badającą widma. Spektroskopia w podczerwieni typowo zajmuje się widmami absorpcji selektywnej z podczerwonego zakresu promieniowania. Podczerwień to zakres promieniowania elektromagnetycznego pomiędzy światłem widzialnym a mikrofalami. Przyjęło się, Ŝe środkowa podczerwień to zakres 2,5–25 µm, 12–120 THz i 400–4000 cm -1 (jednost- ką jest tu tzw. liczba falowa (1/λ wyraŜone w centymetrach odwrotnych)). Energię promieniowania elektromagnetycznego moŜna obliczyć znając jego częstość lub długość jego fali. Typowe widmo w podczerwieni przedstawia zaleŜność absorpcji (przedstawio- nej w funkcji absorbancji lub transmitancji) od liczby falowej. Historycznie pierwsze widmo promieniowania otrzymano w zakresie widzialnym za pomocą pryzmatu. Dla niektórych źródeł promieniowania na tle widma występowały poprzeczne cienie lub przejaśnienia („pasma”) (rysunek I.I). Z tego historycznego po- wodu inne sposoby przedstawiania absorpcji i emisji równieŜ nazywamy „pasmami”. Rys. I.1. Widmo emisyjne azotu w zakresie widzialnym (Wikipedia).
(…)
… jest właśnie sygnałem zaleŜnym od czasu a wyświetlany wykres
pokazuje natęŜenie w zaleŜności od częstości dźwięku).
Źródłem promieniowania w zakresie środkowej podczerwieni jest rozgrzany pręt ceramiczny (poniewaŜ akurat maksimum tzw. „promieniowania ciała doskonale czarnego”
dla ciał rozgrzanych do temperatur bezpiecznie osiągalnych w laboratorium wypada w
podczerwieni, np. Ŝarówka). Próbkę umieszcza na drodze wiązki…
… wpływ zasada nieoznaczoności Heisenberga, która
powoduje, Ŝe atomy nie mogą być w stanie spoczynku nigdy (nawet w temperaturze
0 K) i dlatego najniŜsza moŜliwa energia związana z translacją swobodnego atomu lub
oscylacją związanego atomu nie jest zerowa. Układ powiązanych atomów wykonuje
wówczas tzw. drgania zerowe.
Związany atom moŜe pochłonąć energię odpowiadającą częstości jego drgań własnych…
…
Wiadomo było, Ŝe otrzymano do ćwiczeń prostą substancję nieorganiczną. Tabele korelacji i katalog wskazały na rodzaj występującego anionu: fosforanowy. W celu jej zidentyfikowania na podstawie zmierzonego widma IR uŜyto bazy danych zawierającej widma związków nieorganicznych i minerałów firmy Sadtler. Najlepsze dopasowanie było
dla hydroksyapatytu (zasadowy fosforan wapnia). Ponadto przeglądnięto tabele…
