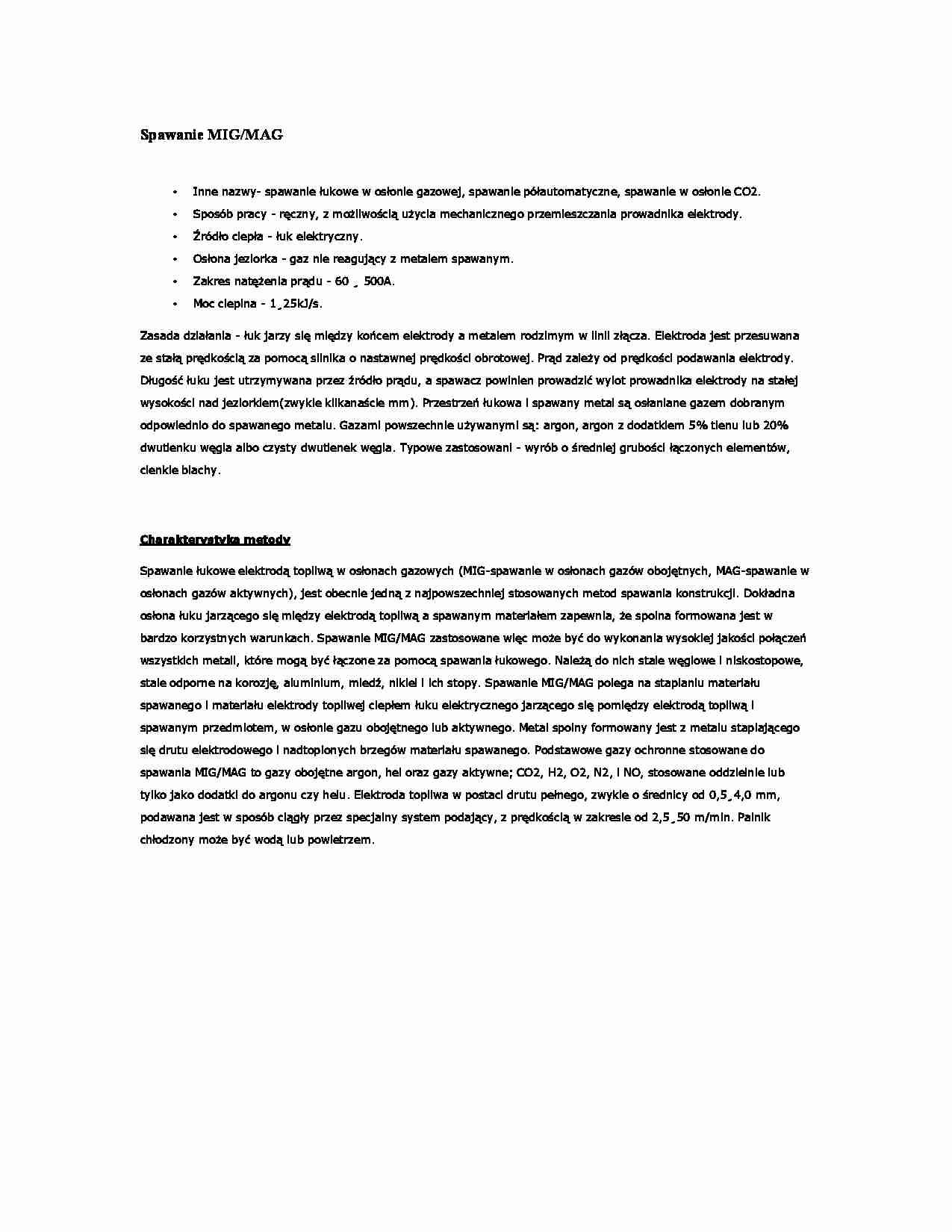

Spawanie MIG/MAG
•
Inne nazwy- spawanie łukowe w osłonie gazowej, spawanie półautomatyczne, spawanie w osłonie CO2.
•
Sposób pracy - ręczny, z możliwością użycia mechanicznego przemieszczania prowadnika elektrody.
•
Źródło ciepła - łuk elektryczny.
•
Osłona jeziorka - gaz nie reagujący z metalem spawanym.
•
Zakres natężenia prądu - 60 ¸ 500A.
•
Moc cieplna - 1¸25kJ/s.
Zasada działania - łuk jarzy się między końcem elektrody a metalem rodzimym w linii złącza. Elektroda jest przesuwana
ze stałą prędkością za pomocą silnika o nastawnej prędkości obrotowej. Prąd zależy od prędkości podawania elektrody.
Długość łuku jest utrzymywana przez źródło prądu, a spawacz powinien prowadzić wylot prowadnika elektrody na stałej
wysokości nad jeziorkiem(zwykle kilkanaście mm). Przestrzeń łukowa i spawany metal są osłaniane gazem dobranym
odpowiednio do spawanego metalu. Gazami powszechnie używanymi są: argon, argon z dodatkiem 5% tlenu lub 20%
dwutlenku węgla albo czysty dwutlenek węgla. Typowe zastosowani - wyrób o średniej grubości łączonych elementów,
cienkie blachy.
Charakterystyka metody
Spawanie łukowe elektrodą topliwą w osłonach gazowych (MIG-spawanie w osłonach gazów obojętnych, MAG-spawanie w
osłonach gazów aktywnych), jest obecnie jedną z najpowszechniej stosowanych metod spawania konstrukcji. Dokładna
osłona łuku jarzącego się między elektrodą topliwą a spawanym materiałem zapewnia, że spoina formowana jest w
bardzo korzystnych warunkach. Spawanie MIG/MAG zastosowane więc może być do wykonania wysokiej jakości połączeń
wszystkich metali, które mogą być łączone za pomocą spawania łukowego. Należą do nich stale węglowe i niskostopowe,
stale odporne na korozję, aluminium, miedź, nikiel i ich stopy. Spawanie MIG/MAG polega na stapianiu materiału
spawanego i materiału elektrody topliwej ciepłem łuku elektrycznego jarzącego się pomiędzy elektrodą topliwą i
spawanym przedmiotem, w osłonie gazu obojętnego lub aktywnego. Metal spoiny formowany jest z metalu stapiającego
się drutu elektrodowego i nadtopionych brzegów materiału spawanego. Podstawowe gazy ochronne stosowane do
spawania MIG/MAG to gazy obojętne argon, hel oraz gazy aktywne; CO2, H2, O2, N2, i NO, stosowane oddzielnie lub
tylko jako dodatki do argonu czy helu. Elektroda topliwa w postaci drutu pełnego, zwykle o średnicy od 0,5¸4,0 mm,
podawana jest w sposób ciągły przez specjalny system podający, z prędkością w zakresie od 2,5¸50 m/min. Palnik
chłodzony może być wodą lub powietrzem.
Spawanie MIG/MAG prowadzone może być prądem stałym lub przemiennym we wszystkich pozycjach. Obecnie prawie
wyłącznie stosuje się spawanie MIG/MAG prądem stałym z biegunowością dodatnią. Spawanie prowadzone jest jako
półautomatyczne zmechanizowane, automatyczne lub w sposób zrobotyzowany. Dzięki dużej uniwersalności procesu,
łatwość regulacji , spawanie MIG/MAG pozwala na wykonywanie różnorodnych konstrukcji z różnych metali i stopów w
warunkach warsztatowych i montażowych, we wszystkich pozycjach.
