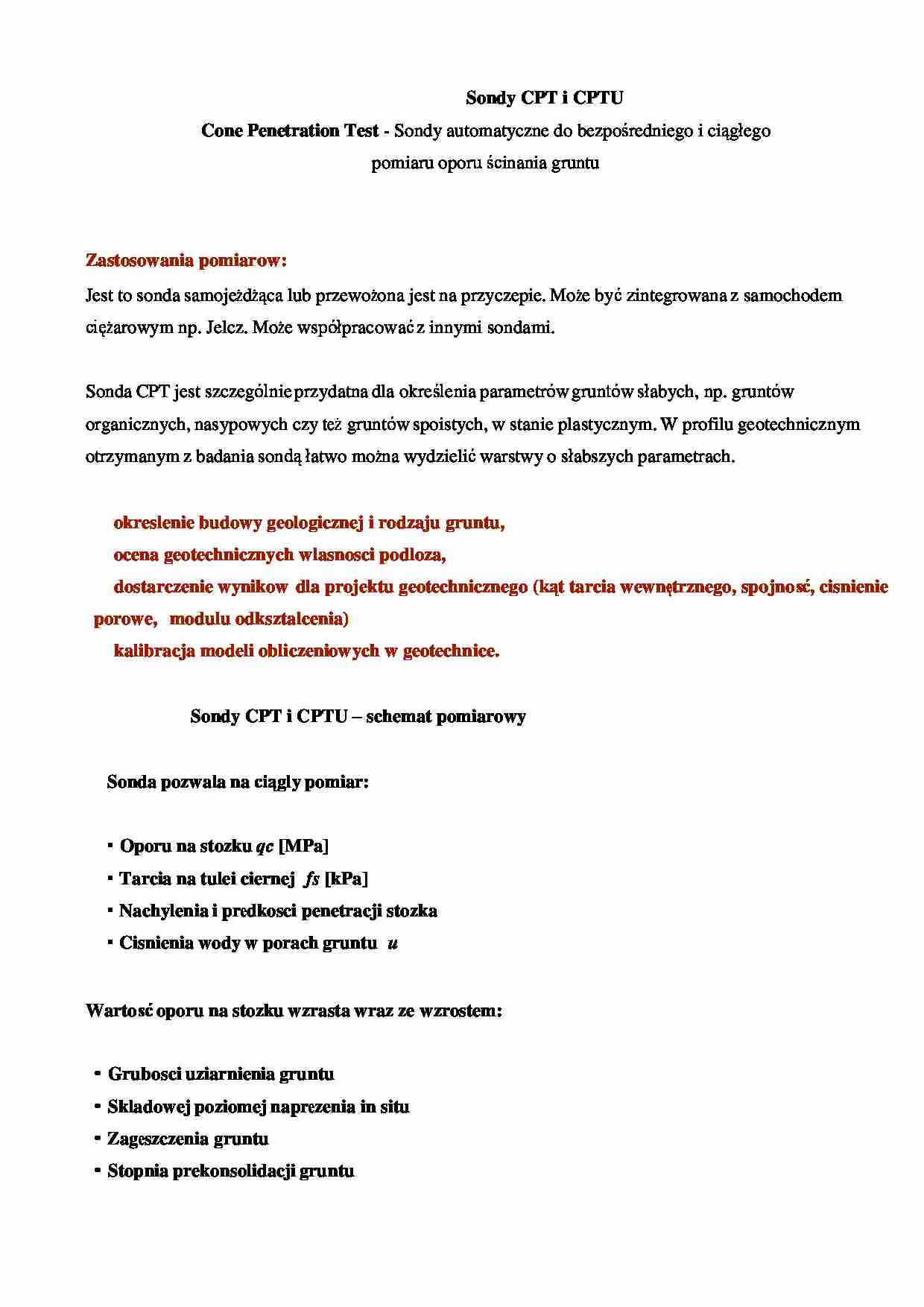

Sondy CPT i CPTU
Cone Penetration Test - Sondy automatyczne do bezpośredniego i ciągłego
pomiaru oporu ścinania gruntu
Zastosowania pomiarow:
Jest to sonda samojeżdżąca lub przewożona jest na przyczepie. Może być zintegrowana z samochodem
ciężarowym np. Jelcz. Może współpracować z innymi sondami.
Sonda CPT jest szczególnie przydatna dla określenia parametrów gruntów słabych, np. gruntów
organicznych, nasypowych czy też gruntów spoistych, w stanie plastycznym. W profilu geotechnicznym
otrzymanym z badania sondą łatwo można wydzielić warstwy o słabszych parametrach.
okreslenie budowy geologicznej i rodzaju gruntu,
ocena geotechnicznych wlasnosci podloza,
dostarczenie wynikow dla projektu geotechnicznego (kąt tarcia wewnętrznego, spojnosć, cisnienie
porowe, modulu odksztalcenia)
kalibracja modeli obliczeniowych w geotechnice.
Sondy CPT i CPTU – schemat pomiarowy
Sonda pozwala na ciągly pomiar:
• Oporu na stozku qc [MPa]
• Tarcia na tulei ciernej fs [kPa]
• Nachylenia i predkosci penetracji stozka
• Cisnienia wody w porach gruntu u
Wartosć oporu na stozku wzrasta wraz ze wzrostem:
• Grubosci uziarnienia gruntu
• Skladowej poziomej naprezenia in situ
• Zageszczenia gruntu
• Stopnia prekonsolidacji gruntu
Sonda statyczna CPT umożliwia określenie wybranych parametrów geotechnicznych przez pomiar
oporu pod podstawą i wzdłuż pobocznicy stożka wciskanego w gruntu. Te dwa parametry mierzone
są za pomocą mechanicznego stożka Begemanna. W przypadku zastosowania stożka elektrycznego
przeprowadza się także pomiar ciśnienia wody porowej (ciśnienie wody znajdującej się w porach
gruntu). Podczas badania sondą ze stożkiem elektrycznym (sonda CPTU) pomiar odbywa się w
sposób ciągły. Przy użyciu stożka Begemanna odczyty wykonane są co 20 cm. Stożek o
kącie rozwarcia 60 stopni wciskany jest w grunt z prędkością 2cm/s, maksymalną siłą
150kN.
Badanie sondą CPT pozwala określić:
• stopień plastyczności lub stopień zagęszczenia gruntu
• wytrzymałość na ścinanie w warunkach bez odpływu.
Za pomocą wzorów obliczyć można spójność i kąt tarcia wewnętrznego, a także moduł
odkształcenia gruntu
Przebieg badania
Po rozstawieniu urządzenia na punkcie badawczym przeprowadza się kotwienie sondy.
Odpowiednie przymocowanie urządzenia do podłoża zapewnia możliwość przeprowadzenia
badania do wymaganej głębokości. Stożek pomiarowy osadzony na żerdzi wciskany jest w
podłoże ze znaczną siłą (50, 100, 150, 200 kN w zależności od rodzaju sondy). Aby możliwe
było przeprowadzenie badania
urządzenie musi być mocno przytwierdzone do podłoża. Należy zwracać uwagę, aby
kotwy wkręcały się w grunt nie naruszając zbytnio jego struktury. Po zakotwieniu sondy i
wypoziomowaniu urządzenia rozpoczyna się badanie. W zależności od potrzeb stożek
wprowadzony jest na głębokość od kilku do trzydziestu metrów.
W przypadku występowania gruntów o dużej nośności (np. półzwarte gliny zwałowe) wciskanie
sondy może okazać się trudne do zrealizowania.
Dla samojeżdżących sond głębokość penetracji wynosi ok. ... zobacz całą notatkę
